Тэн для электродуховки Электра 1200 Вт

1,2 кВт мощность

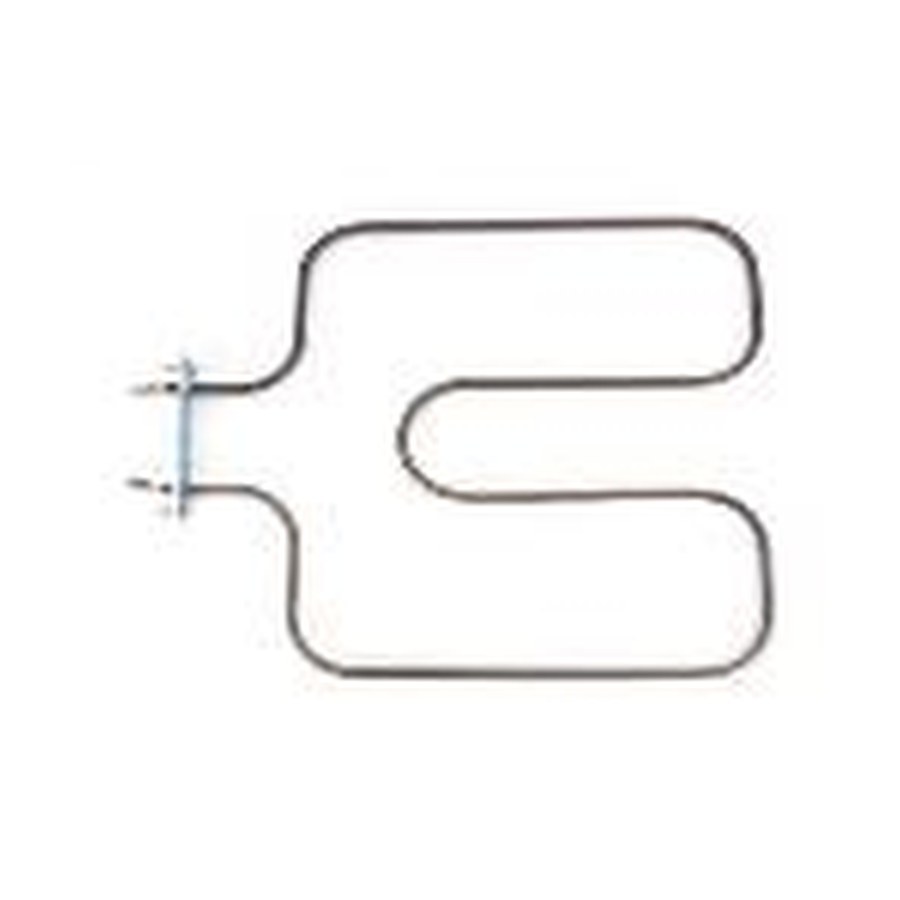

Тэн для электродуховки Электра 1200 Вт, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверить со старой деталью: форма, крепление, длина

  • Сравните изгиб трубки и расстояние между осями крепления.
  • Проверьте тип клемм: у этого ТЭН плоские контакты под винт или обжим, без резьбы.
  • Уточните общую длину трубки и длину выступающей части (от края крепления до глухого конца).
  • Мощность указана 1,2 кВт: если на старой детали написано 1200 Вт, это прямой аналог.
  • Посмотрите на материал оболочки: эта деталь сделана из нержавеющей стали, устойчивой к сухому нагреву.

Что прислать для заказа именно этого ТЭН

  • Фото старой детали с линейкой вдоль трубки (сантиметровой шкалой).
  • Чёткое фото крепёжных ушек или пластины: их ширина, толщина, расстояние между ними.
  • Укажите модель духового шкафа (если есть шильдик или номер).
  • Приложите фото контактной группы: сколько выводов, их расположение и форма.
  • Если есть маркировка на старой детали (кроме бренда) - сфотографируйте её.
  • Для точной замены укажите, как крепится ТЭН: на винты, защёлки или в паз.

Если нужен не точно такой же

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину трубки, расстояние между крепёжными элементами или тип выводов (плоские, круглые, под клемму). Можем уменьшить или увеличить мощность под ваше напряжение, а также изменить материал оболочки, если среда в духовке агрессивная (например, пар или кислотные пары).

Где применяют такие нагреватели

Такие нагреватели ставят в духовых шкафах, где они располагаются на задней или боковых стенках камеры сверху и снизу. Также они используются в настольных мини-печах в качестве отдельных открытых элементов сверху и снизу камеры. В микроволновых печах с грилем такой трубчатый элемент устанавливается в верхней части камеры.

Вопросы

Подойдёт ли этот ТЭН на духовку другого производителя с похожей мощностью?

Сравните форму и крепление по пунктам выше. Если габариты и расположение ушек совпадают - да. Иначе сделаем по вашему образцу.

Можно ли сделать такой же, но на 220 В вместо 380 В?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.

У меня крепление не на винты, а на пружинные защёлки. Вы можете изменить?

Да, сделаем крепёжную пластину под ваш тип фиксации. Приложите фото узла крепления.

Нужен ТЭН из кислотостойкой стали для духовки с частым использованием пара. Вы делаете?

Да, сделаем из нержавейки с повышенной коррозионной стойкостью. Пришлите описание среды и фото образца.
