Тэн для электродуховки НОРД 1200W

1,2 кВт мощность

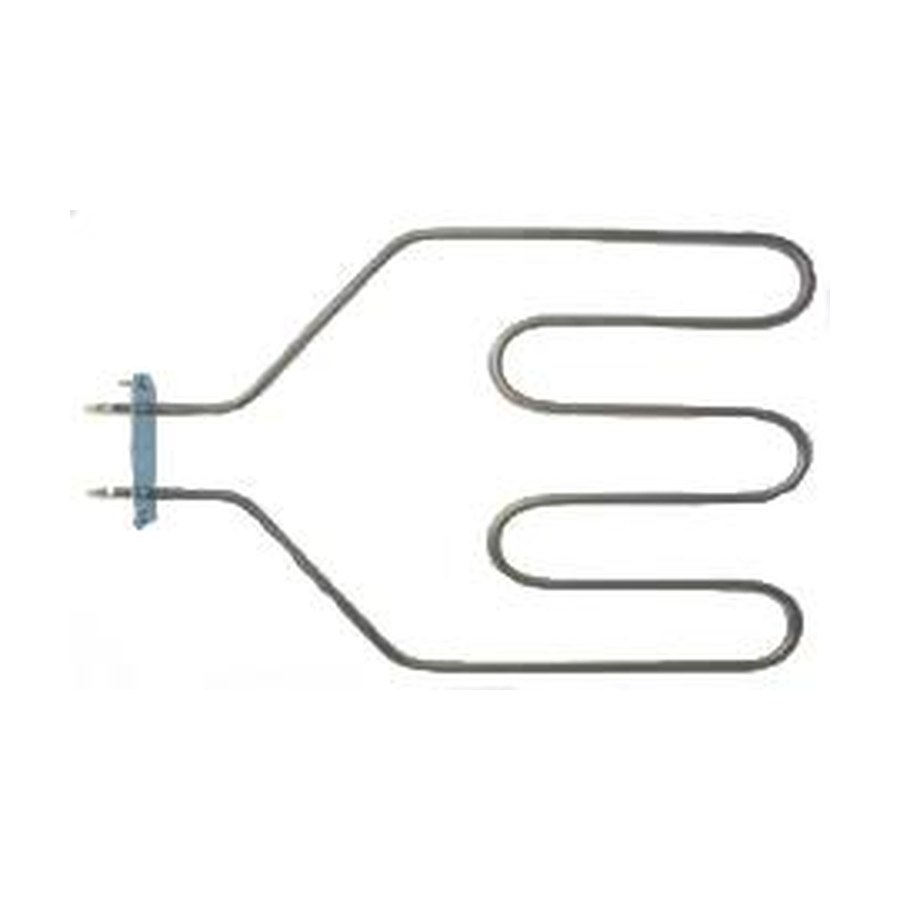

Тэн для электродуховки НОРД 1200W, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для проверки

  • Мощность: 1200 Вт (1,2 кВт).
  • Форма: соответствует конфигурации электродуховки НОРД.
  • Крепление: тип и расположение монтажных элементов под вашу духовку.
  • Выводы: длина, сечение и расположение контактов.
  • Длина трубки: сверьте по старой детали.

Что прислать для изготовления

  • Фото старого ТЭН с двух сторон, чтобы были видны форма, изгибы, расположение выводов.
  • Фото места установки в духовке (общий вид крепления и подводки).
  • Замеры длины трубки, расстояния между выводами и габаритов крепежа.
  • Уточните, на какое напряжение рассчитано оборудование (220 В или другое).
  • Модель духовки НОРД и год выпуска, если сохранилась.

Возможные изменения под заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг крепления, материал трубки для агрессивной среды или другую мощность и напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в духовые шкафы, мини-печи и микроволновые печи с грилем. В духовом шкафу открытый трубчатый ТЭН располагается на задней или боковых стенках камеры сверху и снизу. В настольной мини-печи отдельные элементы монтируются сверху и снизу камеры. В микроволновой печи трубчатый гриль-элемент находится в верхней части камеры.

Вопросы

Мне нужно другое напряжение, 380 В вместо 220 В. Вы сделаете?

Да, сделаем. Пришлите фото старой детали и укажите требуемое напряжение.

Крепление не совпадает с моей духовкой, можно сместить монтажные отверстия?

Да, сделаем с другим расположением крепежа. Приложите чертеж или фото посадочного места.

Трубка длиннее на 2 см, чем в вашем описании. Вы изготовите под мой замер?

Да, сделаем по вашему образцу. Пришлите точную длину старой детали.

Нужен ТЭН из нержавейки вместо обычной стали, среда влажная.

Да, сделаем из нержавеющей трубки. Укажите это в заказе и приложите фото среды эксплуатации.
