Трубчатый ТЭН · повтор по образцу

Тэн ТУРБО для электродуховки Ø190мм / 1,8 КВт

1,8 кВт мощность
190 мм длина

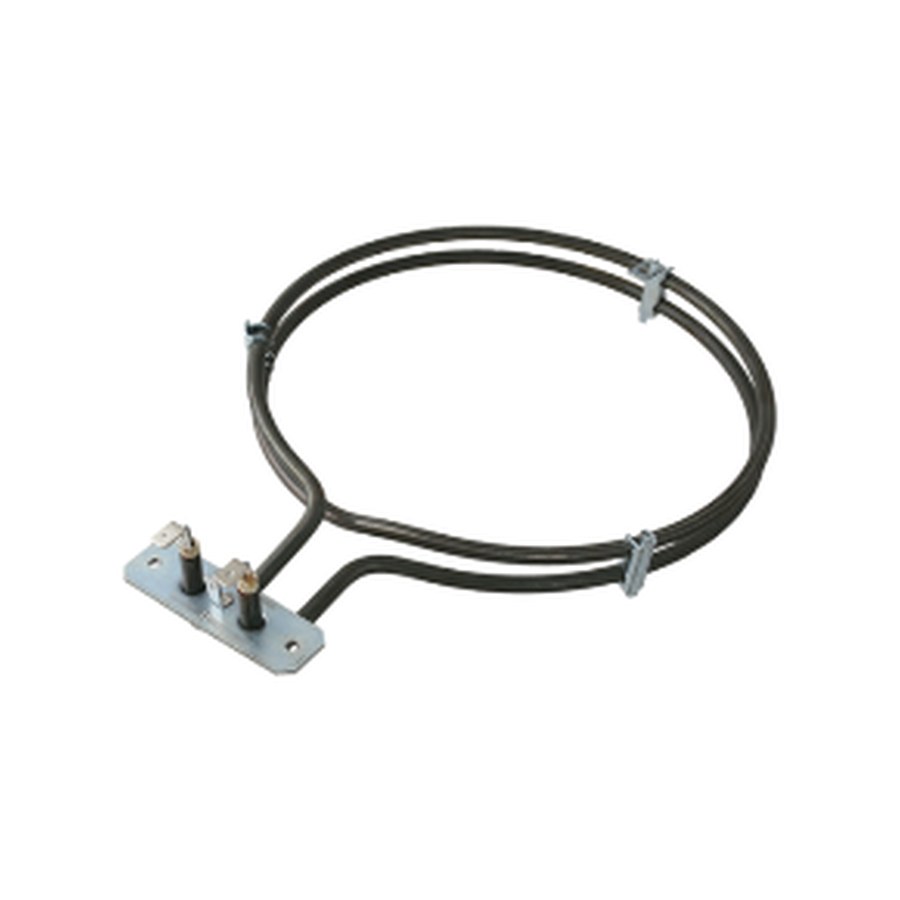

Тэн ТУРБО для электродуховки Ø190мм / 1,8 КВт, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 190 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,8 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для сверки с вашей деталью

  • Форма и размер: круглая деталь диаметром 190 мм, как у штатной детали для электродуховки.
  • Тип крепления: плоская прижимная рамка (как у стандартного ТЭН ТУРБО), сравните посадочное место и способ фиксации.
  • Выводы контактов: два штыревых вывода, расположение и расстояние между ними сверьте со старой деталью.
  • Мощность: 1,8 кВт, уточните, совпадает ли с вашей деталью.
  • Длина корпуса (глубина): измерьте длину вашей трубки, чтобы убедиться в соответствии.

Что прислать для точного изготовления

  • Фото старой детали с разных сторон (вид сверху, сбоку, на контакты).
  • Замер диаметра (190 мм) и общей длины корпуса вашей детали.
  • Укажите, есть ли на старой детали буквенно-цифровая маркировка или наклейка (если сохранилась).
  • Сообщите тип оборудования: модель электродуховки, если известна.
  • Если деталь была с изменённой геометрией (например, нестандартный вырез под крепление), приложите эскиз или чертёж от руки.
  • Уточните, нужна ли оригинальная форма рамки или можно повторить по вашему образцу.

Если требуется изменить параметры

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, форму крепления, материал оболочки под вашу среду или условия эксплуатации. Изменения согласовываются после получения ваших данных.

Где применяют такие нагреватели

Такие нагреватели ставят в духовых шкафах, мини-печах настольных и микроволновых печах с грилем. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН устанавливаются сверху и снизу камеры. В микроволновой печи трубчатый гриль-элемент находится в верхней части камеры.

Вопросы

Мне нужно напряжение 220 В, а не 380 В, вы сделаете?

Да, сделаем по заказу с другим напряжением. Пришлите фото вашей детали и укажите нужное напряжение.

У меня крепление не на рамке, а на резьбе, можно изменить?

Да, сделаем с другим типом крепления. Для этого приложите эскиз или фото посадочного места.

Длина трубки больше, чем 190 мм, вы сможете изготовить?

Да, изготовим с другой длиной. Укажите точный размер и пришлите фото детали.

Нужен такой же размер, но для работы в агрессивной среде, вы меняете материал?

Да, по заказу меняем материал оболочки. Сообщите среду и приложите фото старой детали.
