ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн прямой для электродуховки Saturn, Efba 275 W / напряжение 110 V / длина L=340мм

275 Вт мощность
110 В напряжение
340 мм длина
44 Ом сопротивление в работе

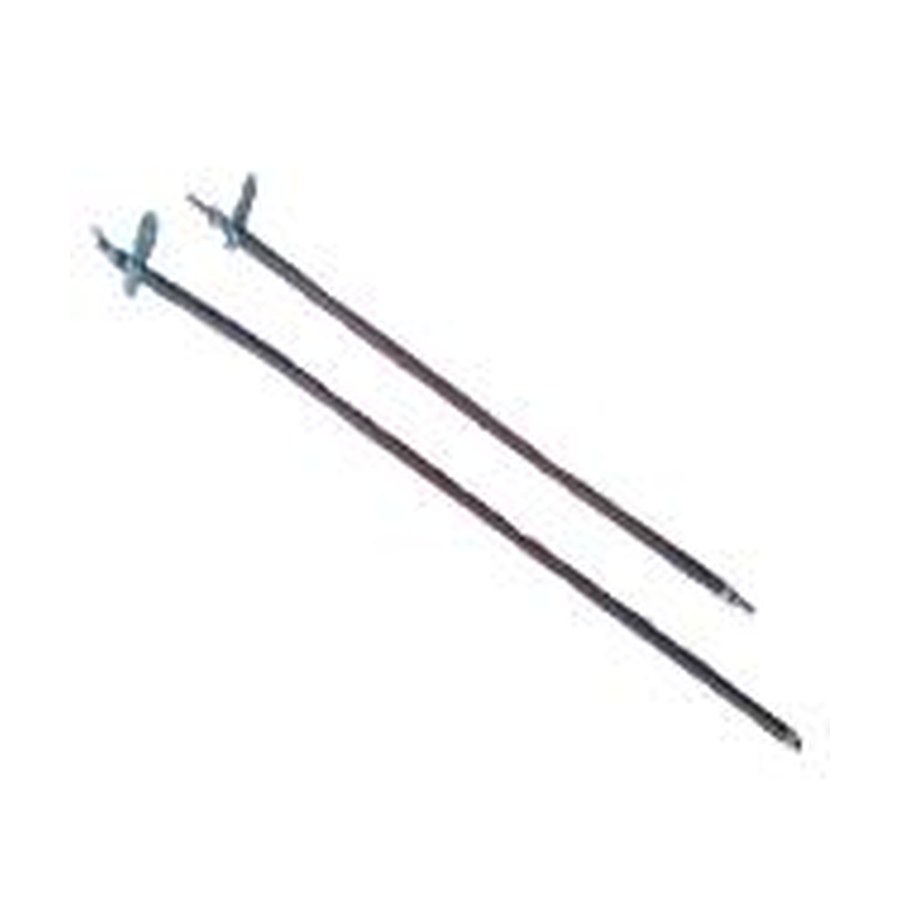

Тэн прямой для электродуховки Saturn, Efba 275 W / напряжение 110 V / длина L=340мм, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 340 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 275 Вт; можно меньше или больше, примерно от 165 Вт до 385 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка формы и вывода ТЭНа Saturn Efba 275W 110V 340мм

  • Форма: прямой ТЭН, без изгибов и петель.
  • Крепление: на фото вашей детали должна быть металлическая пластина или скоба; в данном исполнении используется пластина под винт.
  • Выводы: два гладких штыря с одной стороны трубки.
  • Длина по трубке (L): 340 мм.
  • Мощность: 0,28 кВт (расчётная), напряжение 110 В (расчётный ток 2,5 А, сопротивление 44 Ом).

Для заказа пришлите фото торца старого ТЭНа Saturn Efba

  • Фото старого ТЭНа с торца, чтобы была видна форма и расположение выводов.
  • Фото крепёжной пластины (скобы) с размерами отверстий.
  • Замер длины трубки (L) от края до края, включая завальцовку.
  • Для проверки совместимости с духовкой: модель оборудования Saturn, Efba 275.
  • Если есть маркировка на старой детали, сфотографируйте её или продиктуйте буквенно-цифровой код.

Изменим мощность, напряжение или длину 340 мм под ваш образец

Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип крепления и материал оболочки под вашу среду. Для изменений пришлите эскиз или укажите новые параметры вместе с фото оригинальной детали.

Где применяют ТЭН для электродуховки Saturn

Такие нагреватели ставят в духовых шкафах, мини-печах настольного типа и микроволновых печах с грилем. В духовом шкафу нагреватель располагается в камере сверху или снизу. В мини-печи открытые элементы находятся сверху и снизу камеры. В микроволновой печи трубчатый гриль-элемент устанавливается в верхней части камеры.

Вопросы

Можно ли заказать этот ТЭН на напряжение 220 В?

Да, сделаем под ваше напряжение. Пришлите фото старой детали и укажите желаемую мощность.

Подойдёт ли другой тип крепления, не пластина, а резьбовая гайка?

Да, изменим крепление по вашему образцу или чертежу. Приложите фото крепежа.

Нужна длина не 340 мм, а другая. Вы делаете?

Да, делаем любую длину по вашему заказу. Пришлите точный размер и фото старого ТЭНа для согласования.

ТЭН будет работать в агрессивной среде. Вы можете сделать из другого материала?

Да, подбираем материал оболочки под вашу среду. Для этого нужно описание среды и фото места установки.
