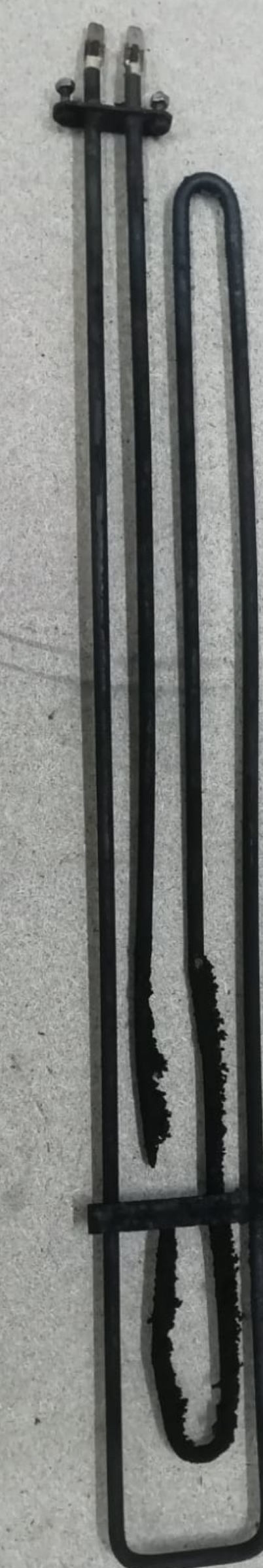

тэн 230В 2000Вт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что скрывается за маркировкой «ТЭН 230В 2000Вт»

Из названия этого нагревателя вы получаете две главные цифры: 230 В - рабочее напряжение, 2000 Вт (2 кВт) - потребляемая мощность. Для изготовления по чертежу, эскизу или образцу этих данных недостаточно. Чтобы запустить заказ, нужна ещё полная геометрия: диаметр оболочки (в каталогах производителей он обычно лежит в диапазоне 6 - 25 мм), активная и холодная длина, форма изгиба, тип и размер крепления, среда нагрева (воздух, вода, масло и т.д.) и материал оболочки - это определяется средой и условиями работы.

Инженерная заметка

Главное: без чертежа или образца с указанием всех размеров и среды мы не соберём узел под вашу задачу.

Проверка мультиметром - ждите 26,4 Ом

Сопротивление в рабочем режиме, полученное расчётом, - 26,4 Ом. Если вы измеряете новый ТЭН мультиметром в холодном состоянии, показание будет чуть ниже расчётного (спираль из нихрома или фехраля при нагреве увеличивает сопротивление примерно на 5 - 10%). При косвенном измерении силы тока в сети мультиметром с токовыми клещами вы получите около 8,7 А - это расчётный ток для данного нагревателя при 230 В.

Нормальное показание: 20 - 27 Ом в холодном состоянии.
Показание близко к нулю - короткое замыкание спирали.
«Бесконечность» или обрыв цепи - спираль перегорела.

Важно

Проверка на пробой: поставьте мультиметр в режим мегаомметра (или используйте мегаомметр на 500 В). Сопротивление между любым контактным стержнем и металлической оболочкой должно быть не менее 0,5 МОм, а на новом заводском ТЭН - от 50 МОм.

Крепление - штуцер, гайка, фланец, межосевое

Крепёжный узел заказывается отдельно. В вашем чертеже или образце должны быть указаны:

Тип крепления: резьбовой штуцер (бывает внешняя или внутренняя резьба, стандартный шаг - метрический или дюймовый), прижимная гайка, фланец под болты.
Межосевое расстояние - для фланца с двумя отверстиями или для штуцера с ответной пластиной.
Размер резьбы и длина штуцера.

По заказу меняем тип крепления и размер резьбы - главное, чтобы геометрия позволяла установить ТЭН в ваше оборудование.

Форма и гибка - как передать конфигурацию

ТЭН может быть прямым или изогнутым. Любой изгиб задаётся через: радиус гиба, угол, положение изгиба относительно контактных стержней. У производителей в каталогах встречаются U-образные, W-образные, кольцевые и прочие конфигурации - вы не ограничены стандартной формой.

Как передать геометрию:

Чертеж с проставленными размерами (длина прямых участков, радиусы, углы, положение холодных зон и контактных стержней).
Эскиз от руки с подписанными цифрами - принимаем.
Образец (старый или эталонный ТЭН) - снимаем все мерки.

Важно: конец контактного стержня должен находиться на прямом участке - не ближе 20 мм от начала изгиба для диаметров оболочки 10 - 16 мм, не ближе 10 мм для тонких трубок (6,5 - 9,5 мм). Это правило ГОСТ для всех производителей.

Что прислать для запуска заказа

Чтобы мы сделали ТЭН 230 В 2000 Вт под вашу задачу, подготовьте:

Чертеж, эскиз или образец с полной геометрией (длина, форма, крепление).
Укажите среду нагрева (вода, масло, воздух и т.д.) - от этого зависит материал оболочки и удельная мощность.
Если среда агрессивная (кислота, щёлочь) или температура выше 450°C - сообщите отдельно.

При заказе по образцу достаточно старого ТЭН и данных о среде. По заказу меняем материал оболочки, диаметр и тип крепления.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе ТЭН устанавливается в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать ТЭН 230В на другое напряжение, например 220В или 380В?

Да, можно. Если у вас другое напряжение, мы пересчитаем спираль под него - главное, чтобы геометрия и среда остались теми же или были заданы заново. По заказу меняем номинал напряжения.

Как измерить развёрнутую длину ТЭН, если он изогнутый?

Разверните контур на бумаге (прямые участки + дуги по радиусу) и измерьте гибкой рулеткой или шнуром вдоль оси трубки. Допуск по длине до 1000 мм составляет ±2% (но не более 12 мм), свыше 1000 мм - ±1%.

Можно ли поставить другую резьбу на штуцер, например метрическую вместо дюймовой?

Да, по заказу меняем резьбу штуцера на любую стандартную - метрическую, дюймовую, трубную. Укажите в заказе тип резьбы и длину штуцера.

Подходит ли один и тот же ТЭН на 230В 2000Вт для воды и для масла?

Нет. Среда определяет материал оболочки и предельную удельную мощность на поверхности ТЭН. Для воды нужна медь, латунь или нержавейка (удельная мощность до 9 - 15 Вт/см² в зависимости от pH), для масла - углеродистая сталь (до 3 Вт/см²). Одна и та же конструкция под разные среды не ставится - меняется начинка и оболочка.
