ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн для электродуховки ASEL / 650W / 220V ("груша без планки с проводом") Ø11мм

650 Вт мощность
220 В напряжение
74,5 Ом сопротивление в работе

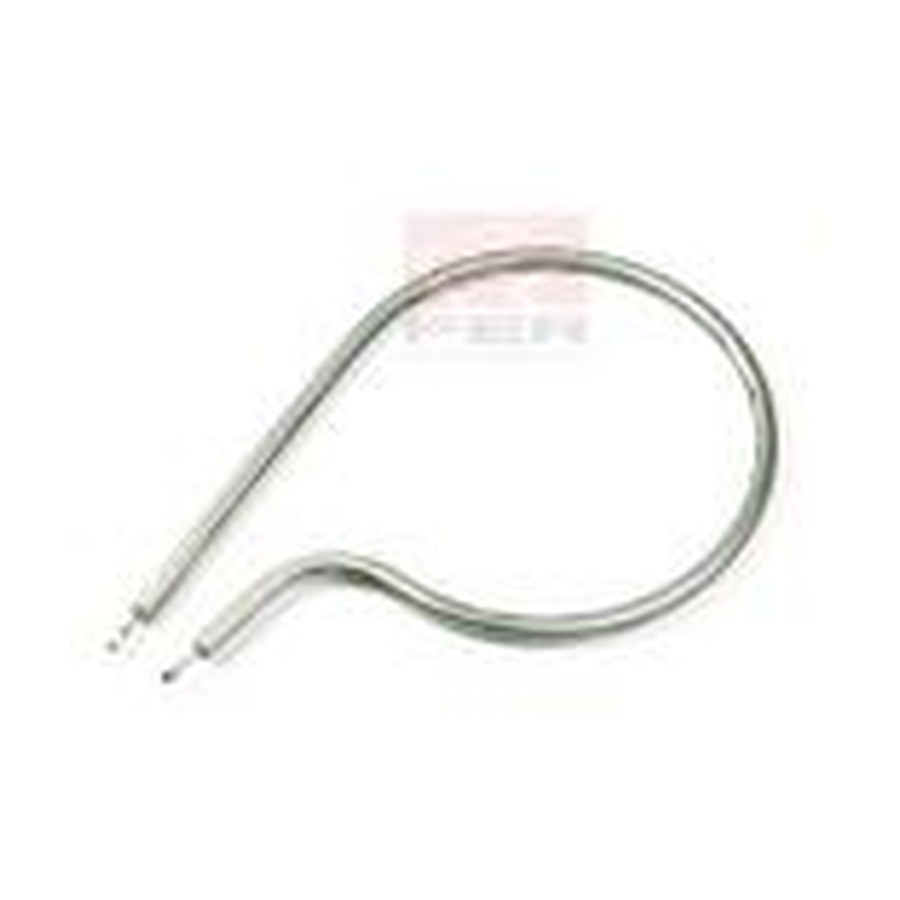

Тэн для электродуховки ASEL / 650W / 220V ("груша без планки с проводом") Ø11мм, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 650 Вт; можно меньше или больше, примерно от 390 Вт до 910 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: форма, крепление, выводы, длина, мощность

  • Сравните форму нагревателя: данный ТЭН выполнен в виде «груши без планки с проводом». Убедитесь, что ваша старая деталь имеет такую же конфигурацию, без монтажной планки, с выведенным проводом.
  • Проверьте диаметр трубки: 11 мм. Измерьте наружный диаметр вашего ТЭНа штангенциркулем.
  • Оцените длину активной части и общую длину нагревателя. Сопоставьте с вашим образцом визуально или по чертежу.
  • Уточните мощность: 0,65 кВт (650 Вт) при напряжении 220 В. Сравните с номиналом на старой детали или рассчитайте сопротивление (74,5 Ом) для проверки.
  • Проверьте тип выводов: у данной детали вывод выполнен проводом. Убедитесь, что у вашего ТЭНа такой же способ подключения.

Что прислать именно для этого товара

  • Фото вашей старой детали с двух сторон, чтобы мы видели форму «груши» и место выхода провода.
  • Измеренную длину трубки (активной части) и общую длину нагревателя в миллиметрах.
  • Диаметр трубки, если он отличается от 11 мм, или подтверждение, что он совпадает.
  • Маркировку на старой детали (если есть, даже частично) или её фото.
  • Уточнение, для какой модели электродуховки вы ищете замену (например, ASEL или другая). Если модель неизвестна, достаточно фото и размеров.

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и длину вывода, а также напряжение и мощность в пределах конструктивных возможностей. Для изменений пришлите эскиз или фото с указанием нужных параметров.

Где применяют такие нагреватели

Такие нагреватели ставят в духовые шкафы и настольные мини-печи. В духовом шкафу элемент располагается в верхней или нижней части камеры. В мини-печи открытые ТЭНы находятся сверху и снизу рабочей камеры.

Вопросы

Можно ли заказать этот ТЭН на другое напряжение, например 380 В?

Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото вашей детали.

Подойдет ли эта деталь, если у меня крепление с планкой, а не с проводом?

Нет, данный ТЭН без планки. Мы можем изготовить аналогичный с планкой по вашему образцу или чертежу.

Возможно ли увеличить длину трубки на 20 мм?

Да, сделаем. Укажите нужную длину в заказе или приложите эскиз.

Нужен нагреватель из нержавеющей стали для агрессивной среды. Вы можете изменить материал?

Да, сделаем из другого материала по вашему запросу. Пришлите фото и описание среды.
