Трубчатый ТЭН · повтор по образцу

Тэн для электродуховки ASEL / 650W / 220V ("груша без планки") Ø11мм

650 Вт мощность
220 В напряжение
74,5 Ом сопротивление в работе

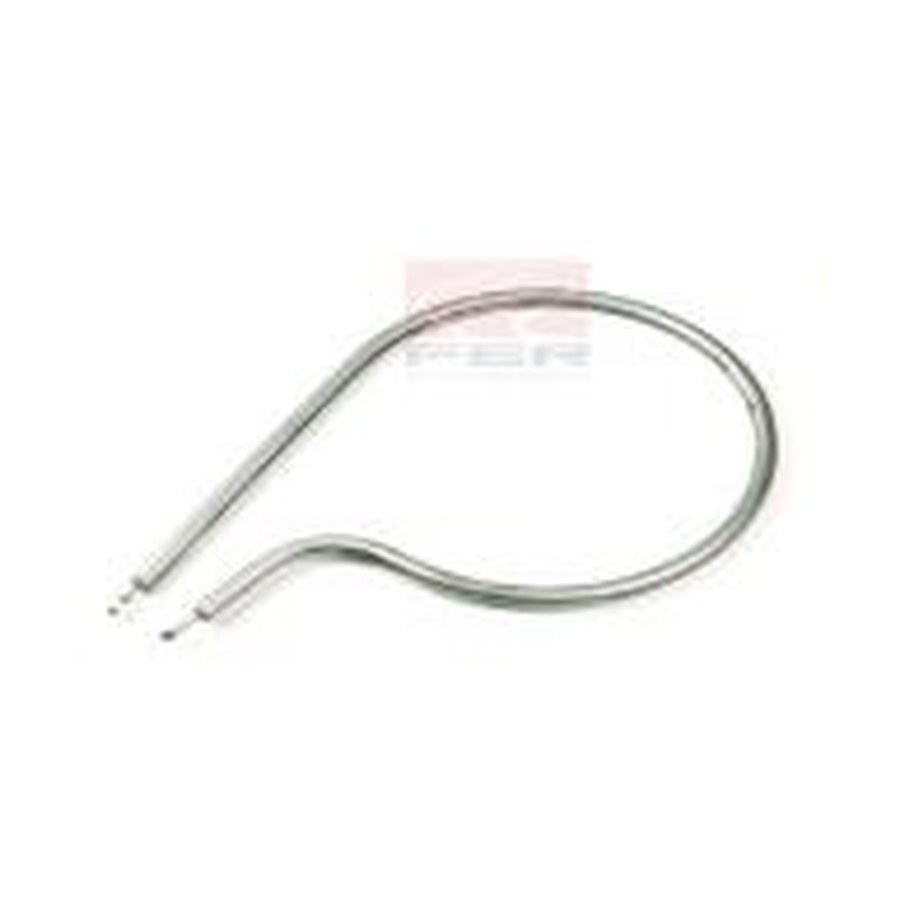

Тэн для электродуховки ASEL / 650W / 220V ("груша без планки") Ø11мм, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 650 Вт; можно меньше или больше, примерно от 390 Вт до 910 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие: форма, крепление, габариты

  • Сравните конфигурацию трубки: это ТЭН типа «груша без планки» Ø11 мм. Убедитесь, что у вашей старой детали такая же изогнутая форма без крепёжной планки.
  • Проверьте способ крепления: у этого ТЭН нет резьбы, фланца или планки. Он фиксируется в пазу или зажиме духовки.
  • Измерьте расстояние между осями выводов и общую длину трубки. Размеры должны совпадать с вашим образцом.
  • Уточните мощность 0,65 кВт (650 Вт) при напряжении 220 В. Сопротивление в рабочем режиме 74,5 Ом, ток 2,95 А.
  • Посмотрите на контактные выводы: их тип, длину и сечение должны быть идентичны.

Что прислать для запуска в производство

  • Фото старого ТЭН в нескольких ракурсах: общий вид, изгибы, место крепления.
  • Фото места установки в электродуховке: паз, зажим или проушины.
  • Размеры по образцу: длина трубки, расстояние между выводами, диаметр 11 мм.
  • Уточните, что вам нужен именно гладкий ТЭН без оребрения, мощность 0,65 кВт, напряжение 220 В.
  • Если на старой детали есть маркировка, сообщите её полностью.
  • Для точной копии достаточно образца, фото и чертежа.

Если нужен не точно такой же

Мы делаем по вашему образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и длину выводов, материал оболочки под агрессивную среду. Форма «груша без планки» и диаметр 11 мм сохраняются, если не оговорено иное.

Где применяют такие нагреватели

Такие нагреватели ставят в духовых шкафах. Встраиваемые электрические модели оснащаются открытыми трубчатыми ТЭНами на задней или боковых стенках камеры сверху и снизу. Также элемент может использоваться в мини-печах настольного типа, где нагреватели располагаются отдельно сверху и снизу камеры и включаются раздельно или вместе.

Вопросы

Нужен ТЭН на 380 В, а не на 220 В. Сделаете?

Да, сделаем под ваше напряжение. Пришлите фото и размеры старого образца, укажите нужное напряжение.

У меня другая длина выводов и другой тип контактов. Это возможно?

Да, изменим длину и тип выводов по вашему образцу или чертежу.

ТЭН будет работать в среде с высокой влажностью. Материал оболочки можно заменить?

Да, по заказу меняем материал трубки под вашу среду. Приложите описание условий эксплуатации.

Нужна такая же форма, но мощность 1 кВт. Выпускаете?

Да, сделаем с другой мощностью. Пришлите фото и размеры старой детали, укажите требуемую мощность.
