Тэн для электродуховки ASEL 33л / 630W / 220V ("груша")

630 Вт мощность
220 В напряжение
76,8 Ом сопротивление в работе

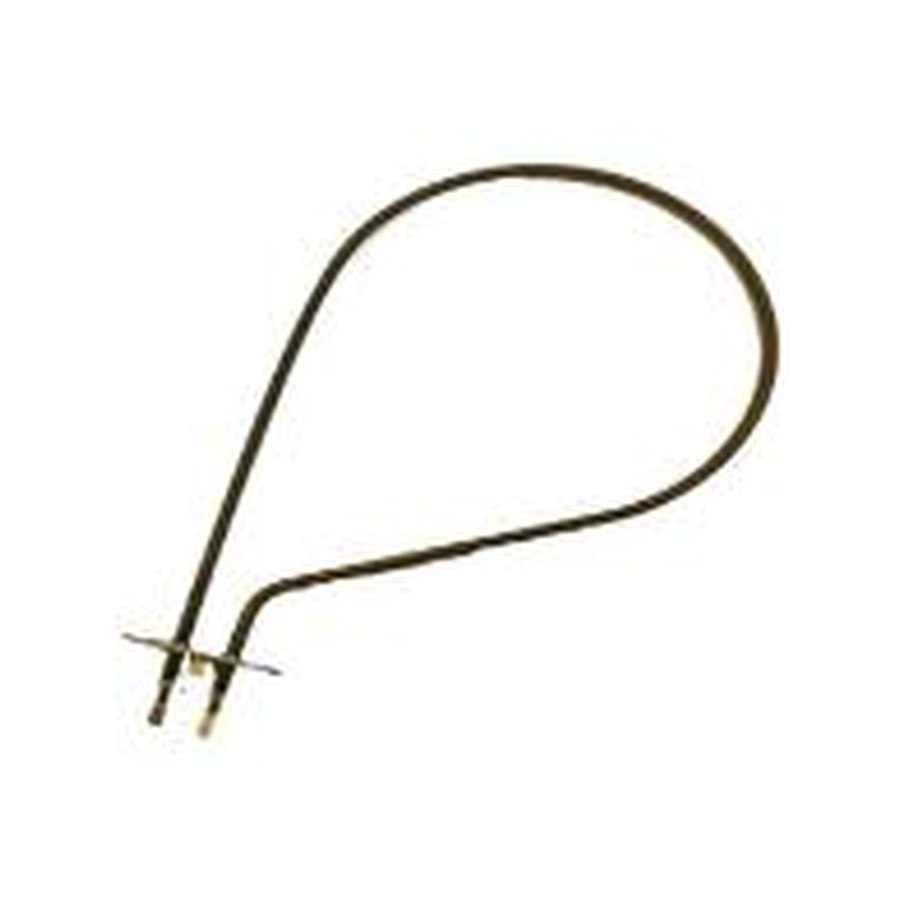

Тэн для электродуховки ASEL 33л / 630W / 220V ("груша"), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 630 Вт; можно меньше или больше, примерно от 378 Вт до 882 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Форма трубки: убедитесь, что старая деталь имеет изгиб «груша» (расширение в одной плоскости).
  • Крепление: проверьте наличие монтажной пластины или отверстий на корпусе, аналогичных вашему образцу.
  • Выводы: контактные штыри должны быть расположены с одной стороны, как на этой детали.
  • Длина: измерьте общую длину трубки от края до края по внешней стороне.
  • Мощность и напряжение: ваша старая деталь должна быть на 630 Вт и 220 В (расчётный ток 2,86 А, сопротивление в работе 76,8 Ом).

Что прислать именно для этого товара

  • Фото старой детали с трёх ракурсов (вид сверху, сбоку, торец с выводами).
  • Укажите марку и модель оборудования (электродуховка ASEL 33 л).
  • Приложите фото места установки (крепежные отверстия, зона монтажа).
  • Уточните длину трубки и расстояние между центрами крепления, если есть пластина.
  • Сообщите тип контактов (штыри, клеммы, длина выводов).

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность под ваше напряжение или шаг изгиба, если деталь устанавливается в другую камеру. Материал оболочки и сечение выводов подбираем под среду эксплуатации.

Где применяют такие нагреватели

Такие нагреватели ставят в мини-печах настольных, где открытые ТЭН расположены сверху и снизу камеры, а также в хлебопечках, где нагревательный элемент находится вокруг или под съёмным ведром для выпечки.

Вопросы

Можно ли сделать такой ТЭН на другое напряжение, например 230 В?

Да, сделаем. Пришлите фото старой детали и укажите требуемое напряжение.

Подойдёт ли эта форма для духовки с другим объёмом?

Возможно, если совпадает крепление. Приложите фото места установки и размеры посадочных отверстий.

У меня выводы другой длины, вы можете их изменить?

Да, сделаем по вашим размерам. Укажите нужную длину штырей и тип наконечников.

Нужен такой же, но из нержавейки для влажной среды.

Да, сделаем. Приложите фото детали и уточните среду (температура, наличие пара).
