Трубчатый ТЭН · вода · повтор по образцу

Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 3000W / штуцер латунь Ø14мм / L= 100см из нержавейки

3 кВт мощность
1000 мм длина

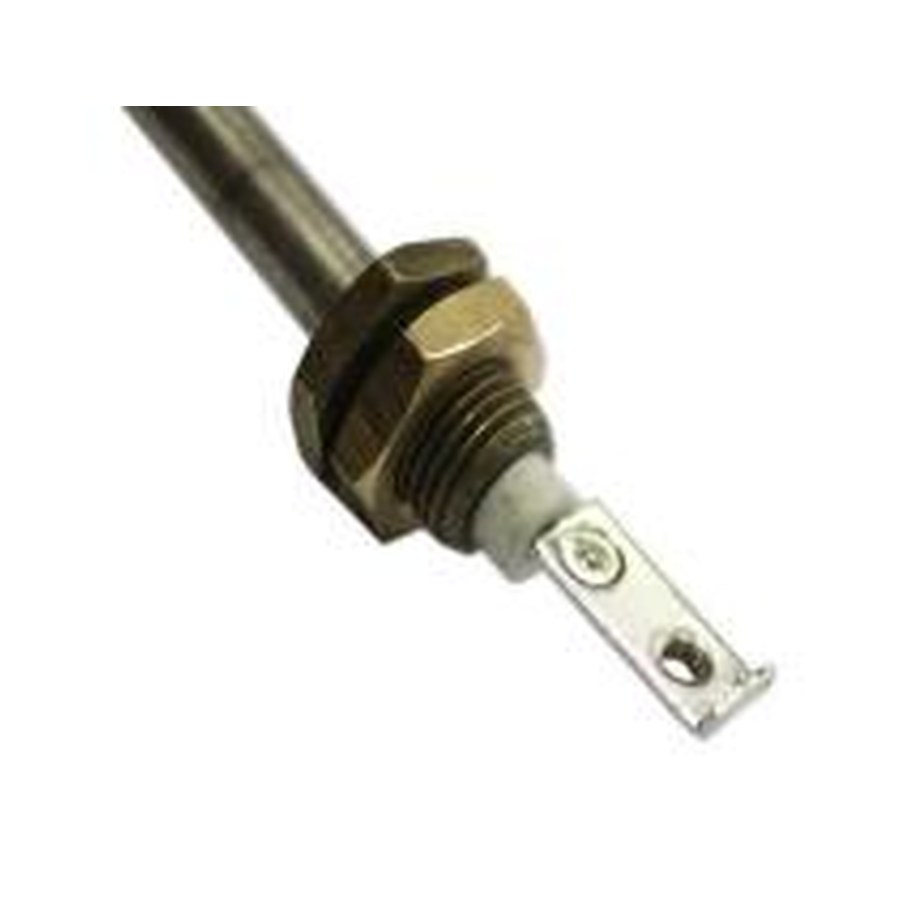

Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 3000W / штуцер латунь Ø14мм / L= 100см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим старым ТЭНом

  • Форма и тип: сверьте, что деталь прямая, трубка гладкая, без ребер. Один конец заглушен с утолщением, второй - под штуцер.
  • Крепление: на вашем старом должен быть латунный штуцер с резьбой. Уточните, что он подходит под посадочное место в оборудовании.
  • Выводы: стандартные штекерные контакты под клеммы. Проверьте, что их количество и расположение совпадают.
  • Длина по трубке: замерьте от начала штуцера до заглушки. У этого товара L = 100 см.
  • Мощность: 3000 Вт (3 кВт). Сверьте с маркировкой старого или расчетом под вашу задачу.

Что прислать для заказа этой детали

  • Четкое фото старого ТЭНа с торцов: чтобы было видно штуцер, заглушку и выводы.
  • Длину трубки в сантиметрах (от начала резьбы до конца заглушки).
  • Фото места установки (бака, фланца, гильзы) с приложенным штангенциркулем к посадочному отверстию.
  • Диаметр штуцера и шаг резьбы (если есть резьба), либо просто укажите, что нужен штуцер латунь Ø14 мм.
  • Если меняете мощность или длину - напишите желаемые параметры. Делаем по образцу, фото, чертежу.

Если нужен не точно такой же

По заказу меняем длину трубки, мощность, напряжение, тип и размер крепления (штуцер, фланец, гайка). Также можем подобрать другой материал трубки для агрессивной среды. Присылайте образец или чертеж - изготовим под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры) - в баке, через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.

Вопросы

Подойдет ли этот ТЭН для напряжения 220 В, если у меня сеть 380 В?

Да, сделаем на другое напряжение. Пришлите желаемое напряжение и мощность, а также фото старого ТЭНа и места установки.

Можно ли заменить штуцер на фланец или другую резьбу?

Да, по заказу меняем тип крепления. Приложите фото посадочного места и укажите нужный диаметр и шаг резьбы.

Нужна длина 80 см, а не 100. Вы сможете сделать короче?

Да, сделаем любую длину по вашему образцу или чертежу. Пришлите размеры и фото старой детали.

У меня среда с агрессивными примесями. Подойдет ли нержавейка?

По заказу изготовим из другого материала. Уточните среду (состав жидкости, температуру) и пришлите фото старого ТЭНа.
