Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 700 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: форма, крепление, длина, мощность

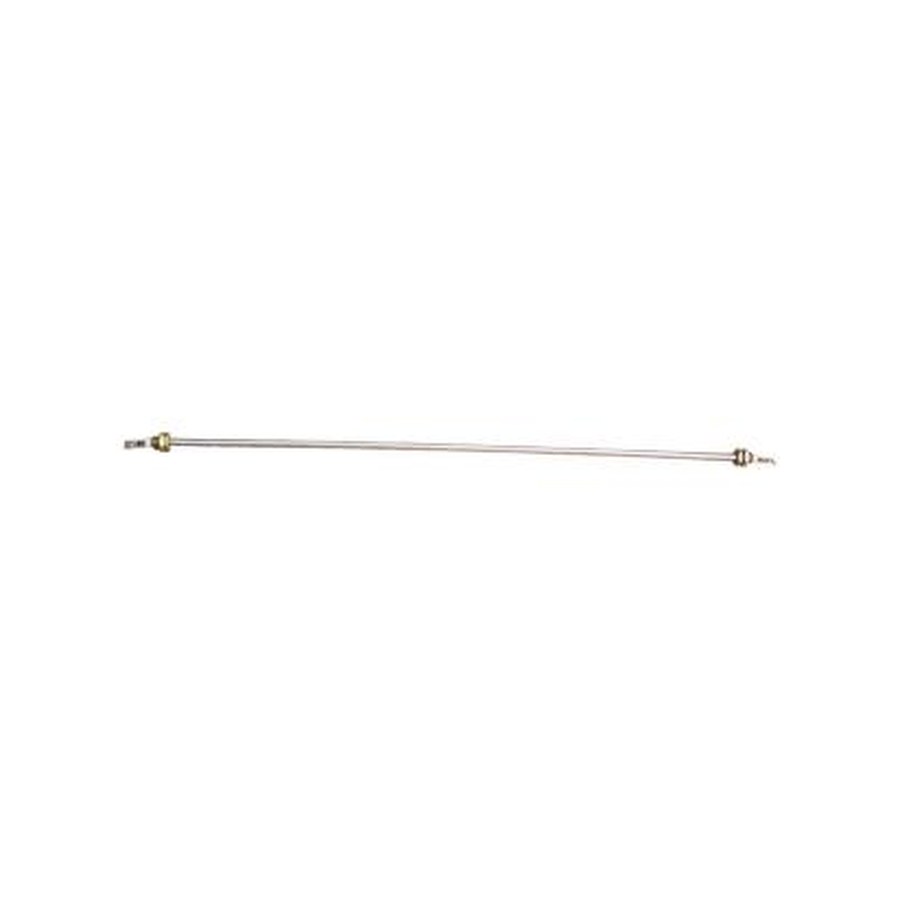

- Сравните форму корпуса: это прямой гладкий ТЭН без изгибов и рёбер.
- Проверьте крепление: у детали штуцер из латуни Ø14мм для установки в отверстие.
- Измерьте длину трубки: 70 см (от корпуса до края, без выводов).
- Уточните мощность: 2 кВт (2000W) при напряжении сети, на которое рассчитан ваш аппарат.
- Посмотрите на выводы: стандартные контакты для подключения проводов. Диаметр трубки 8,5 мм.
Что прислать именно для этого товара
- Фото старой детали с линейкой или штангенциркулем у штуцера и трубки.
- Укажите длину трубки (70 см) и диаметр штуцера (14 мм) по вашим замерам.
- Сообщите рабочее напряжение оборудования (например, 220 В или 380 В).
- Приложите фото места установки, чтобы мы видели резьбу или посадочное отверстие.
- Если есть маркировка на старой детали, сфотографируйте её крупным планом.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, диаметр штуцера или материал корпуса под вашу среду. Пришлите фото старой детали и параметры, которые хотите изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они могут располагаться в нижней части бака с контактом с водой или в защитной колбе. Также их устанавливают в стиральных машинах - элемент закреплён снизу бака через резиновую манжету. В проточных водонагревателях нагреватель находится в небольшой цилиндрической камере на пути воды, а в посудомоечных машинах он встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали.
Подойдёт ли этот ТЭН, если у меня отверстие в баке меньше 14 мм?
Мы можем изготовить штуцер другого диаметра под ваше отверстие. Пришлите чертёж или замер посадочного места.
Нужен такой же, но длиннее 70 см. Это возможно?
Да, сделаем по вашим размерам. Укажите желаемую длину трубки и приложите фото старого нагревателя.
Можно ли заменить нержавейку на другой металл, если среда агрессивная?
Да, подберём материал под вашу среду. Сообщите, что за жидкость или газ контактирует с ТЭНом.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
