Трубчатый ТЭН · вода · повтор по образцу

Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 1500W / штуцер латунь Ø14мм / L= 60см из нержавейки

1,5 кВт мощность
600 мм длина

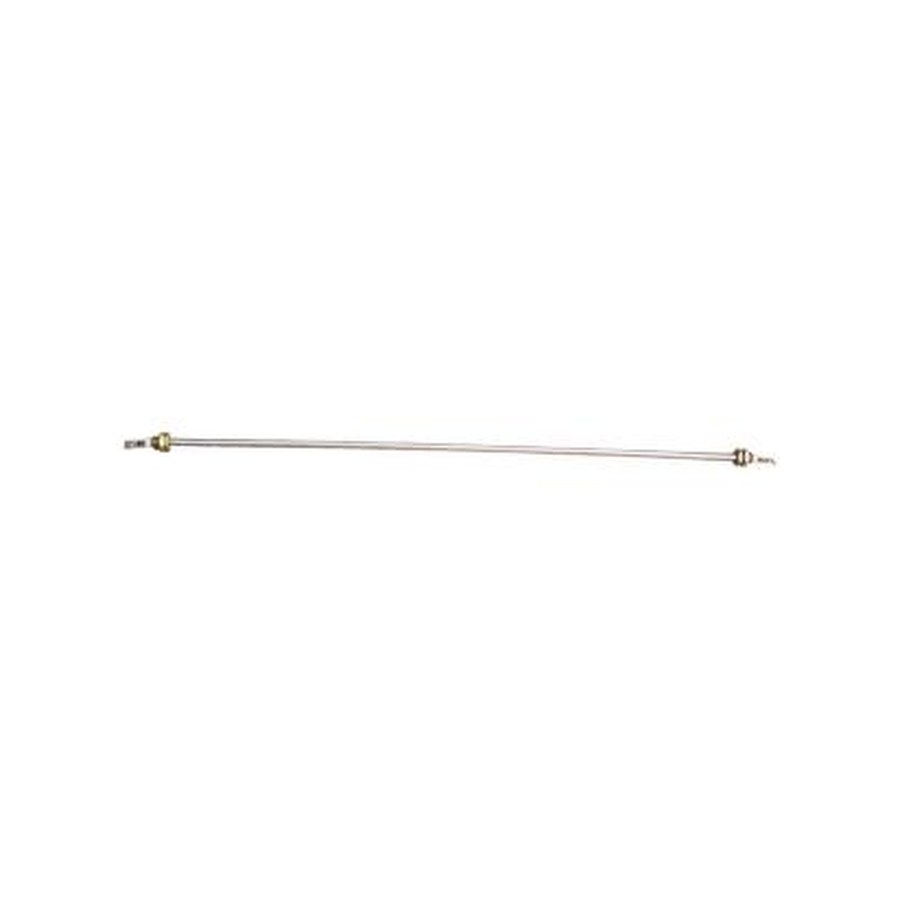

Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 1500W / штуцер латунь Ø14мм / L= 60см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните форму: это гибкий прямой ТЭН, без ребер и изгибов. Убедитесь, что старая деталь тоже прямая и не имеет угловых изгибов.
  • Проверьте крепление: у этого ТЭНа штуцер латунь Ø14мм. Уточните, что у вашей детали такой же диаметр штуцера и он выполнен из латуни.
  • Сверьте длину: рабочая часть L= 60см. Измерьте длину вашего старого ТЭНа без учета штуцера и выводов.
  • Сравните диаметр: Ø8.5мм. Проверьте, что ваша деталь имеет такой же внешний диаметр трубки.
  • Уточните мощность: 1500W (1,5 кВт). Если на старой детали есть маркировка, сверьте ее с этим значением.

Что прислать именно для этого товара

  • Фото старого ТЭНа в сборе: общий вид, чтобы мы видели форму, длину и состояние.
  • Фото маркировки на детали (если она сохранилась) или на корпусе оборудования.
  • Уточните среду: в данном случае вода. Если есть сомнения, укажите, что греется именно вода, без примесей.
  • Если ТЭН крепился в бак или резервуар, пришлите фото места установки и размер отверстия под штуцер.
  • Для точного повторения пришлите чертеж или эскиз с указанием расстояния от штуцера до выводов.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину рабочей части, мощность, тип и диаметр штуцера, а также материал трубки под другую агрессивную среду. Если требуется другое напряжение, мы рассчитаем новую намотку под ваш ввод.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в баке через боковой или нижний фланец либо через резьбовую втулку. Также их используют в стиральных машинах, где нагреватель закреплён снизу бака через резиновую манжету, и в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева на пути воды.

Вопросы

Можно ли сделать такой же ТЭН, но на 220В, если у меня сеть 380В?

Да, сделаем. Для этого пришлите фото старой детали и укажите, какое напряжение нужно.

У меня штуцер не 14мм, а 10мм. Вы сможете сделать под мое крепление?

Да, сделаем штуцер другого диаметра. Пришлите фото вашего штуцера и размер отверстия в оборудовании.

Нужна длина не 60см, а 50см. Это возможно?

Да, сделаем нужную длину. Пришлите чертеж или точный замер от штуцера до конца рабочей части.

Я грею не воду, а масло. Подойдет ли этот ТЭН?

Для масла нужна другая удельная мощность. Пришлите маркировку старого ТЭНа и уточните рабочую температуру среды, мы подберем материал и намотку.
