Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 1000W / штуцер латунь Ø14мм / L= 50см из нержавейки

1 кВт мощность
500 мм длина

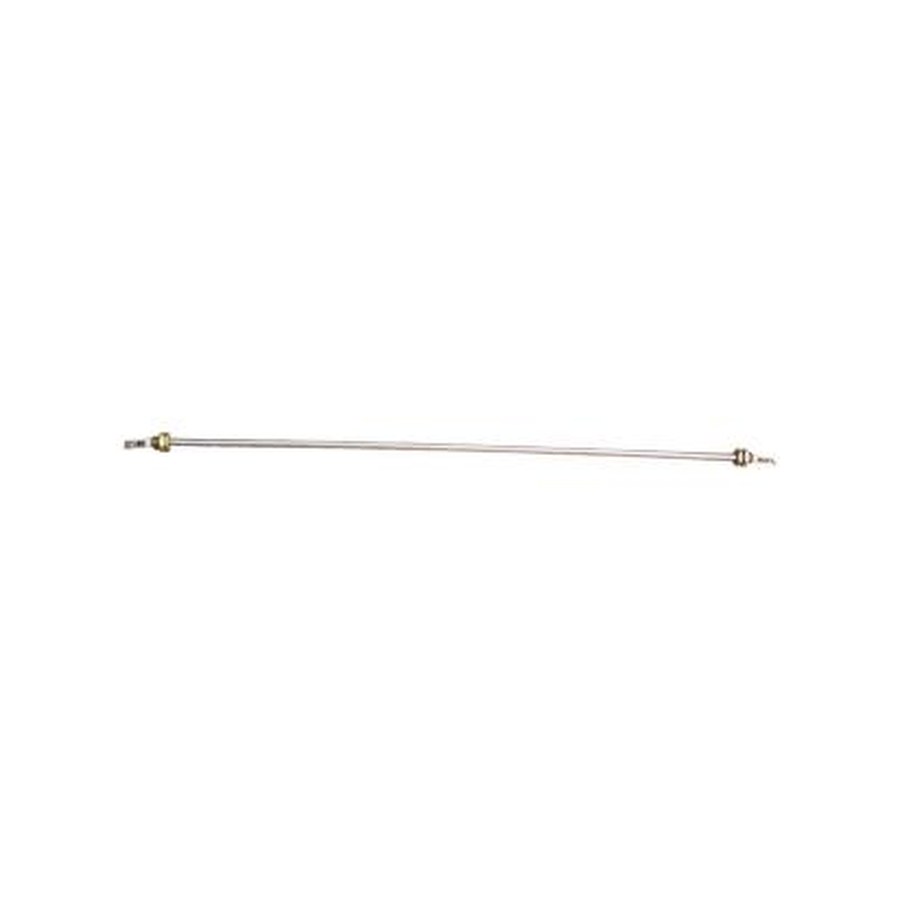

Тэн гибкий ВОДЯНОЙ (прямой) Ø8.5мм / 1000W / штуцер латунь Ø14мм / L= 50см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 500 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить совместимость с вашей деталью

  • Форма: прямой цилиндр, без изгибов, без ребер.
  • Крепление: латунный штуцер Ø14 мм с резьбой под гайку (как на фото).
  • Длина трубки: 50 см от торца до торца (без учета штуцера).
  • Мощность: 1000 Вт (1 кВт).
  • Материал оболочки: нержавейка, внешний диаметр 8,5 мм.

Что прислать для заказа этой детали

  • Фото старого нагревателя в сборе, особенно места крепления и выводов.
  • Замер общей длины, диаметра трубки и диаметра штуцера (штангенциркулем).
  • Уточнить, есть ли на старом ТЭНе маркировка по мощности и напряжению (если сохранилась).
  • Указать среду: вода (для водяного ТЭНа).
  • Если меняется только нагреватель в готовом узле, прислать фото узла с установленной деталью.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и размер крепления, материал оболочки (нержавейка, сталь, медь) под вашу среду.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке, через боковой или нижний фланец либо через резьбовую втулку, рядом крепится магниевый анод. Также их используют в проточных водонагревателях, где нагреватель находится в небольшой цилиндрической камере внутри корпуса. Кроме того, они подходят для стиральных машин, где элемент закреплён снизу бака через резиновую манжету.

Вопросы

Можно ли сделать такой же ТЭН, но на 220 В?

Да, сделаем. Пришлите требуемое напряжение и мощность.

У меня крепление не штуцер, а фланец. Вы можете переделать?

Да, сделаем под ваш тип крепления. Пришлите фото и размеры посадочного места.

Нужна длина не 50 см, а 60 см. Это возможно?

Да, сделаем нужную длину. Укажите её в заказе или приложите чертёж.

Работаю не с водой, а с маслом. Подойдёт нержавейка?

Для масла обычно используем сталь или медь. Пришлите состав среды и температуру - подберём материал.
