ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 3000W / длина L=250см из нержавейки

3 кВт мощность
2500 мм длина

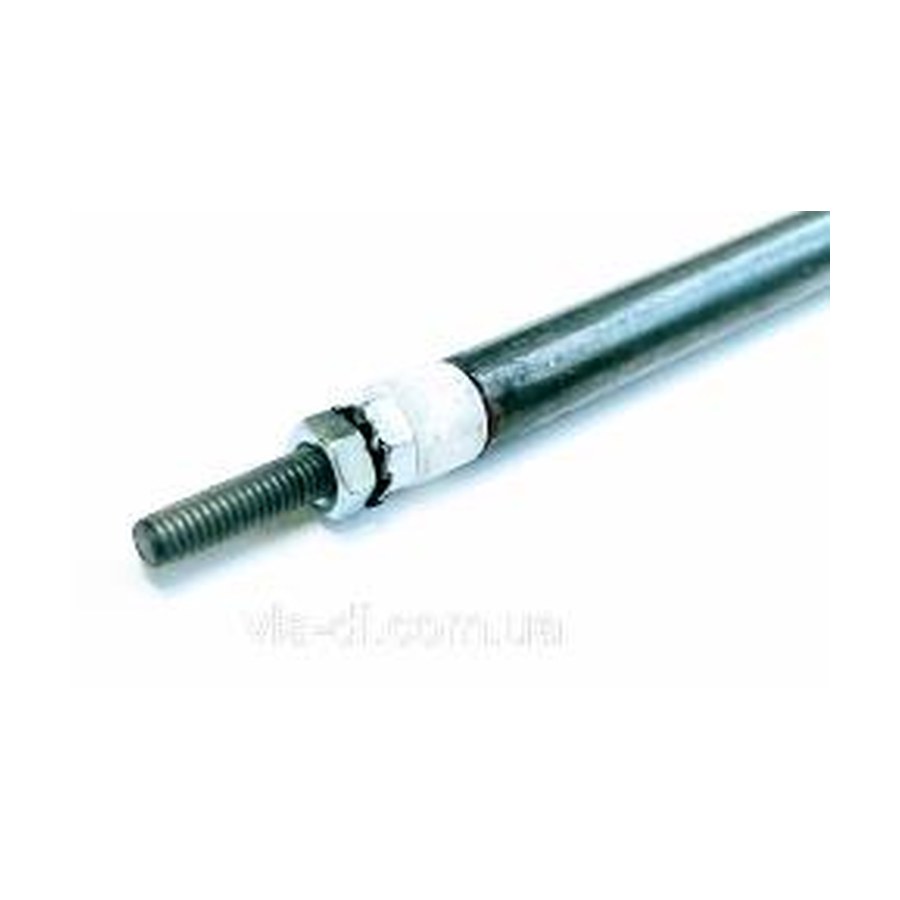

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 3000W / длина L=250см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2500 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с вашей деталью

  • Форма и диаметр: прямой гладкий корпус 8,5 мм, без рёбер и изгибов.
  • Тип и сечение выводов: два вывода (контактных стержня) с одной стороны, форма и сечение должны совпадать с образцом.
  • Длина по корпусу: 250 см (общая длина трубки без учёта выводов).
  • Мощность: 3 кВт (3000 Вт) при напряжении, указанном на старой детали.
  • Крепление: отсутствует резьба, фланец или пластина, крепление не предусмотрено.

Что прислать для заказа

  • Фото старого ТЭН с двух сторон, включая зону выводов и контактов.
  • Замер длины корпуса (общей) и длины выводов от корпуса до концов.
  • Диаметр выводов и расстояние между ними.
  • Напряжение и мощность, указанные на маркировке старой детали.
  • Эскиз или чертёж с размерами, если деталь нестандартная или имеет особенности.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность и напряжение, а также форму и сечение выводов. Материал корпуса подбираем под вашу среду.

Где применяют такие нагреватели

Такие нагреватели ставят в духовые шкафы, мини-печи и аэрогрили. В духовом шкафу элемент располагается на задней или боковых стенках камеры, часто совмещаясь с функцией гриля. В мини-печи нагреватели находятся отдельно сверху и снизу камеры. В аэрогриле элемент выполняется в виде кольца вокруг вентилятора в съёмной крышке.

Вопросы

Можно ли сделать этот ТЭН на другое напряжение, например 380 В?

Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото или чертёж.

У меня другое крепление, нужна резьба или фланец. Вы можете изменить?

Да, сделаем. Пришлите образец крепления или его фото с размерами.

Нужен такой же, но короче, длина 200 см. Это возможно?

Да, сделаем. Пришлите желаемую длину корпуса и фото старой детали.

Мне нужен ТЭН из другого материала, для агрессивной среды. Вы изготовите?

Да, сделаем. Пришлите описание среды и образец старого нагревателя.
