ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2000W / длина L=220см из нержавейки

2 кВт мощность
2200 мм длина

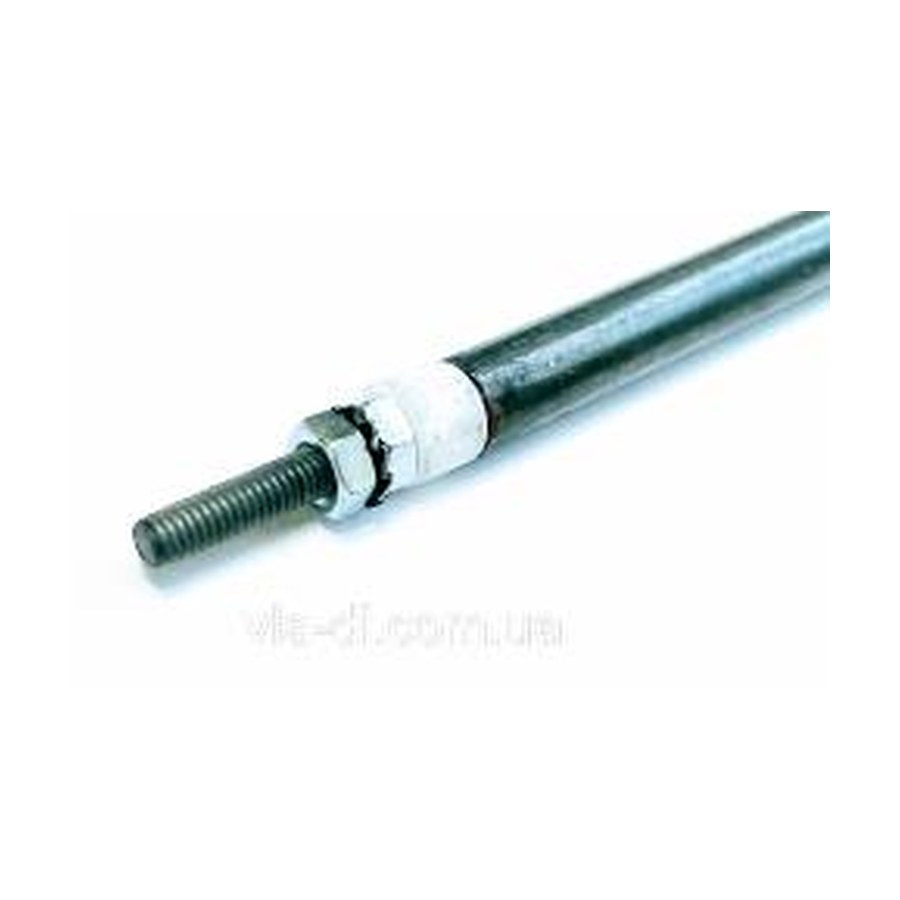

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2000W / длина L=220см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2200 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте параметры для замены

  • Проверьте внешний диаметр трубки: у данного ТЭН он 8,5 мм.
  • Сравните общую длину: здесь 220 см (развёрнутая длина трубки, без учёта концов под контакт).
  • Уточните мощность: 2000 Вт (2 кВт) для напряжения сети, на котором работает оборудование.
  • Посмотрите на форму: это гибкий прямой ТЭН, без рёбер, без изгибов, с гладкой трубкой из нержавейки.
  • Сверьте тип контактных выводов и способ крепления рабочей части в корпусе оборудования (наличие/отсутствие резьбы, штуцера, фланца).

Что прислать для точного заказа

  • Фото старого ТЭН целиком: общий вид, длина, расположение выводов.
  • Фото маркировки или шильдика оборудования, где он стоял.
  • Фото места крепления (если есть фланец, резьба, скоба) и посадочного отверстия.
  • Уточните длину холодной зоны (гладкого участка без нагрева у вывода), если это важно для посадки.
  • Для этого нагревателя уточните: мощность и напряжение вашей сети, если отличаются от стандартных 220 В, 2000 Вт.

Если нужна другая версия

Мы делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, тип выводов и материал трубки под среду вашего оборудования. Присылайте старую деталь или её размеры, подберём исполнение.

Где применяют такие нагреватели

Такие нагреватели ставят в парогенераторах и гладильных системах, где трубчатый элемент находится в бойлере - отдельной ёмкости для воды. Также их используют в аэрогрилях, где кольцевой нагреватель располагается вокруг вентилятора в съёмной крышке, и в хлебопечках, где элемент устанавливается открытым вокруг или под съёмным ведром для выпечки.

Вопросы

Этот ТЭН подойдёт на 380 В?

Да, сделаем такое же под ваше напряжение. Приложите к заказу фото шильдика или укажите точное напряжение и мощность.

Можно сделать короче, на 150 см?

Да, меняем длину по вашему образцу или чертежу. Пришлите размер старого нагревателя или точную длину, которая нужна.

У меня крепление с резьбой, а тут её нет.

Да, сделаем с резьбой под ваше посадочное место. Приложите фото резьбового узла и её размеры.

Нужен не для воздуха, а для другой среды.

Да, подберём материал трубки под вашу среду. Пришлите описание среды и фото старого ТЭН.
