Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2200W / длина L=200см из нержавейки

2,2 кВт мощность
2000 мм длина

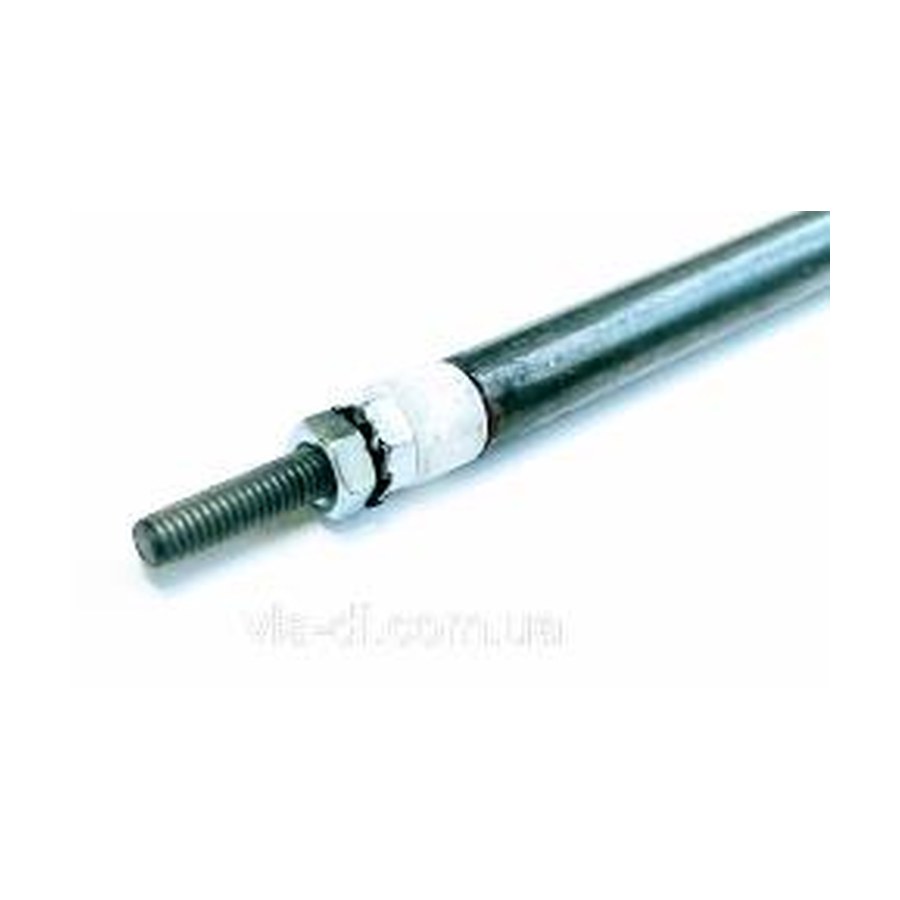

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2200W / длина L=200см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните внешний диаметр трубки: в этой детали он 8,5 мм
  • Уточните рабочую длину без контактных стержней: здесь 200 см
  • Проверьте мощность: 2200 Вт (2,2 кВт), напряжение уточните в маркировке старого
  • Посмотрите форму: это прямой гладкий ТЭН, без изгибов, рёбер или резьб
  • Оцените материал трубки и выводов: указана нержавейка, контакты идут с двух сторон, тип крепления отсутствует (на гладкой трубке)

Что прислать именно для этого товара

  • Фото старого ТЭН с торцов и в полный рост на ровной поверхности с линейкой
  • Замер рабочей длины (от места выхода контактного стержня до противоположного конца)
  • Диаметр трубки штангенциркулем (должен совпасть с 8,5 мм или укажите свой)
  • Если есть маркировка на трубке или на бирке оборудования (напряжение, мощность, производитель аппарата)
  • Уточните среду, в которой работал нагреватель (воздух, но бывает контакт с влагой или агрессивной средой)

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал трубки, добавляем крепёжные элементы (резьбу, фланец, скобу) или меняем форму (изгибы, угол выводов). Пришлите старую деталь или её подробные размеры, чтобы мы подогнали параметры под ваше оборудование.

Где применяют такие нагреватели

Такие нагреватели ставят в аэрогрилях, хлебопечках и мини-печах. В аэрогриле нагреватель расположен кольцом вокруг вентилятора в съёмной крышке. В хлебопечке он находится открытым вокруг или под съёмным ведром для выпечки. В мини-печи такие элементы устанавливают отдельно сверху и снизу камеры.

Вопросы

У моего старого ТЭН другое напряжение, вы сделаете под 380 В?

Да, сделаем под ваше напряжение. Пришлите фото шильда аппарата и замеры старой детали.

Мне нужно, чтобы длина была не 200 см, а 180 см, это возможно?

Да, изменим рабочую длину. Укажите нужный размер и приложите фото места установки.

Трубка у меня тоже 8,5 мм, но крепление нужно с резьбой с одной стороны, вы сможете?

Да, добавим резьбу по вашему образцу или чертежу. Пришлите фото резьбовой части с размерами.

Нагреватель будет работать не в воздухе, а в масле, нержавейка подойдёт?

Уточните марку среды, если нужен другой материал трубки - сделаем из подходящей стали по вашему заказу.
