Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2000W / длина L=200см из нержавейки

2 кВт мощность
2000 мм длина

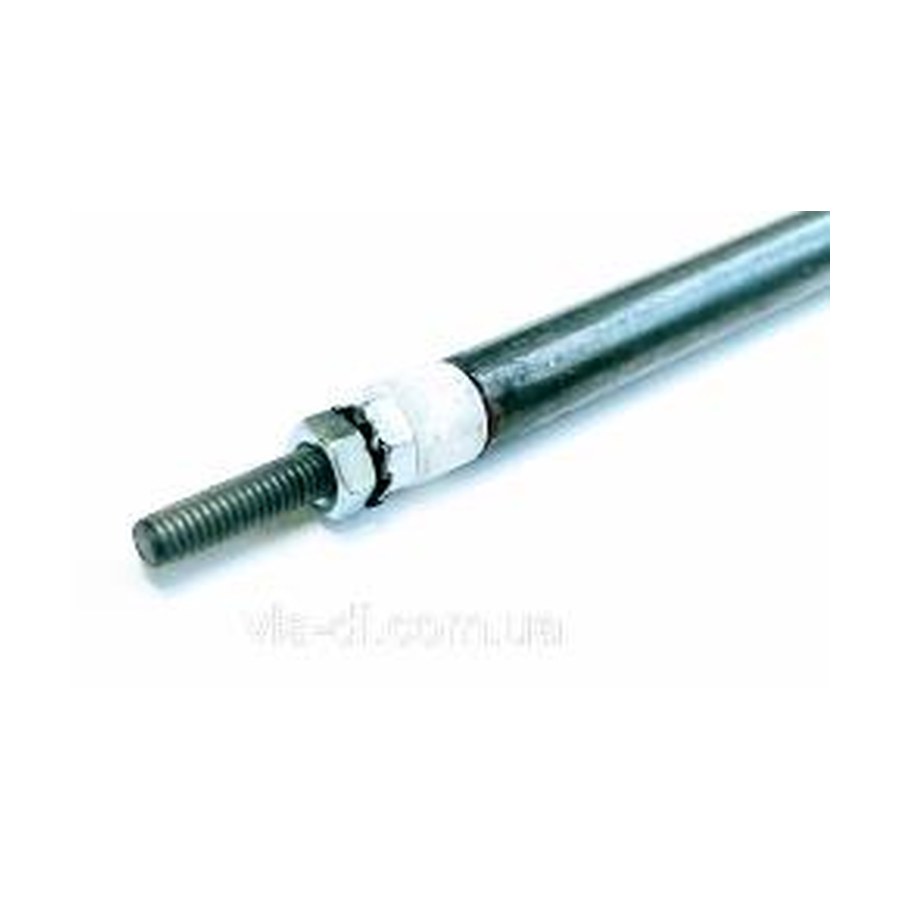

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 2000W / длина L=200см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте посадочный диаметр 8,5 мм с вашим ТЭНом

  • Сравните посадочный диаметр: 8,5 мм. Ваша старая деталь должна иметь такой же.
  • Проверьте рабочую длину (L): 200 см. Измерьте длину трубки от начала до конца греющей части.
  • Уточните мощность: 2 кВт (2000 Вт). Сверьте с маркировкой или паспортом старого нагревателя.
  • Оцените форму: это прямой, гладкий, без ребер и изгибов ТЭН.
  • Посмотрите на выводы: расположение и тип контактов (шпильки, лепестки) должны совпадать.

Пришлите фото старого нагревателя 2000W с линейкой вдоль трубки

  • Фото старого нагревателя с линейкой или рулеткой вдоль трубки.
  • Четкое фото крепления (резьба, фланец, штуцер) и выходных контактов.
  • Уточните среду эксплуатации: воздух, газ. Если есть агрессивные примеси, укажите их.
  • Сообщите напряжение питания: по умолчанию делаем под стандартные значения, по заказу меняем.
  • Приложите эскиз с размерами A (полная длина), B (длина греющей зоны), C (длина холодных концов), если они отличаются от базовых.

Изменим мощность, длину 200 см или напряжение по вашему образцу

Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки и холодных концов, тип и расположение крепления, а также материал оболочки под конкретную среду. Уточните задачу, и подберем исполнение.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в оборудование для сушки и нагрева воздуха. В аэрогриле кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке над чашей. В духовом шкафу открытые трубчатые ТЭН размещаются на задней и боковых стенках камеры сверху и снизу. В хлебопечке открытый спиральный элемент находится вокруг или под съёмным ведром для выпечки.

Вопросы

Мне нужно напряжение 380 В, а не 220. Вы сделаете?

Да, сделаем. Пришлите фото старого нагревателя и укажите требуемое напряжение.

Крепление не совпадает с моим оборудованием. Можно изменить?

Да, изменим крепление под ваше устройство. Приложите фото или чертеж посадочного места.

Длина 200 см не подходит, нужно 180 см. Возможно?

Да, изменим длину. Сообщите точный размер и пришлите фото старой детали для сверки.

Нагреватель будет работать во влажной среде. Нужен другой материал?

Да, подберем материал под вашу среду. Укажите условия эксплуатации и пришлите фото.
