ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 1600W / длина L=160см из нержавейки

1,6 кВт мощность
1600 мм длина

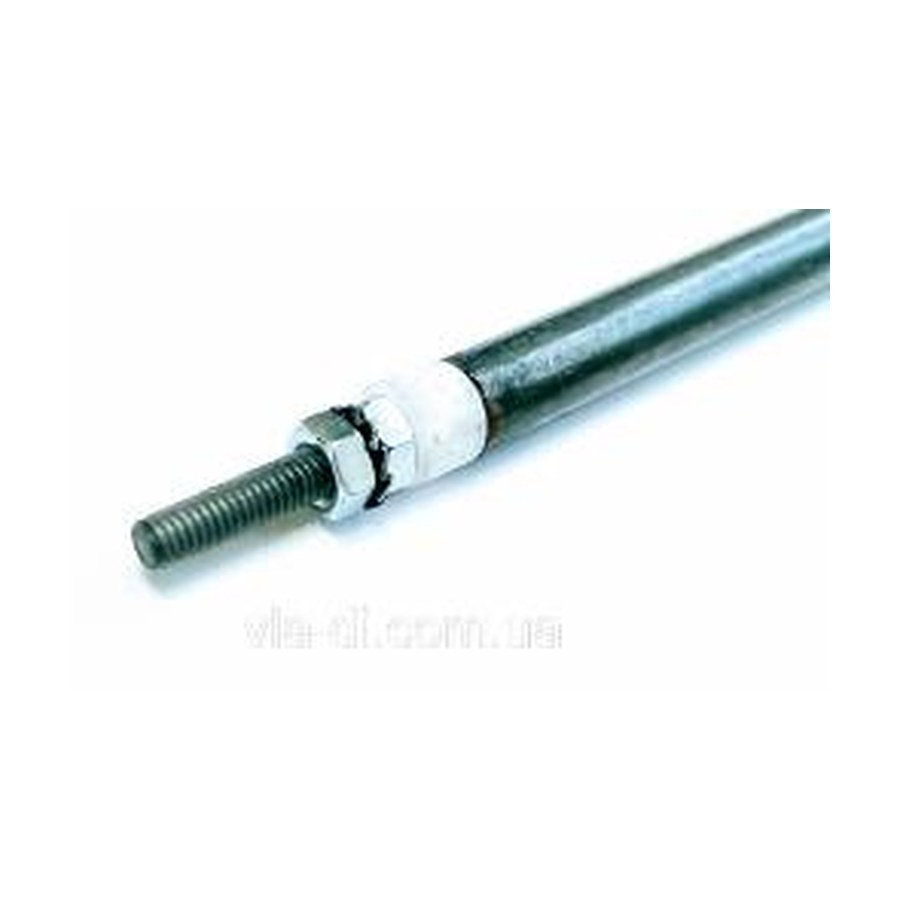

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 1600W / длина L=160см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 1600 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для проверки совместимости

  • Сравните внешний диаметр трубки. У данного товара он 8,5 мм.
  • Убедитесь, что длина по прямой части (без учёта концов) вашей старой детали равна 160 см.
  • Проверьте мощность. В этом ТЭНе она составляет 1,6 кВт.
  • Оцените материал трубки. Здесь используется нержавейка. Сверьте визуально или магнитом.
  • Посмотрите на выводы. Это прямой воздушный ТЭН, без изгибов и резьбы. Контактные стержни выходят с одной стороны.

Что прислать для изготовления такой детали

  • Фото старого ТЭНа целиком с линейкой или рулеткой вдоль трубки.
  • Чёткий снимок маркировки на трубке, даже если она стёрта.
  • Фото выводов и места их выхода из трубки.
  • Измеренную длину трубки от торца до торца.
  • Если сохранился, приложите чертёж с указанием расстояния от края трубки до контактных стержней.
  • Для воздушного ТЭНа важно указать, есть ли на старом образце обдув (вентилятор) и какое было напряжение питания.

Если нужен не точно такой же

По заказу меняем выходные стержни, длину трубки и мощность в пределах работоспособности. Делаем по вашему образцу, фото или чертежу. Изменяем материал трубки под агрессивную среду.

Где применяют такие нагреватели

Такие нагреватели ставят в аэрогрилях (кольцевой элемент вокруг вентилятора в съёмной крышке), в хлебопечках (открытый спиральный элемент вокруг или под съёмным ведром), а также в мини-печах настольных (отдельные открытые ТЭН сверху и снизу камеры).

Вопросы

Деталь будет работать на 220 В, а мне нужно под напряжение 380 В. Вы можете сделать?

Да, сделаем. Пришлите фото старого ТЭНа и укажите желаемое напряжение и мощность.

У меня ТЭН с креплением на резьбе, а этот прямой. Вы можете приварить резьбу?

Да, сделаем. Приложите к заказу фото резьбовой части старой детали и укажите размер резьбы.

Мне нужно, чтобы длина была не 160 см, а 120 см. Это возможно?

Да, сделаем. Укажите в заказе нужную длину и пришлите фото старого ТЭНа для сверки диаметра и выводов.

Деталь будет работать в среде с химическими парами. Нержавейка подойдёт?

Нет, для агрессивных сред используем другой материал. Уточните состав среды, мы подберём подходящий вариант.
