ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 1500W / длина L=90см из нержавейки

1,5 кВт мощность
900 мм длина

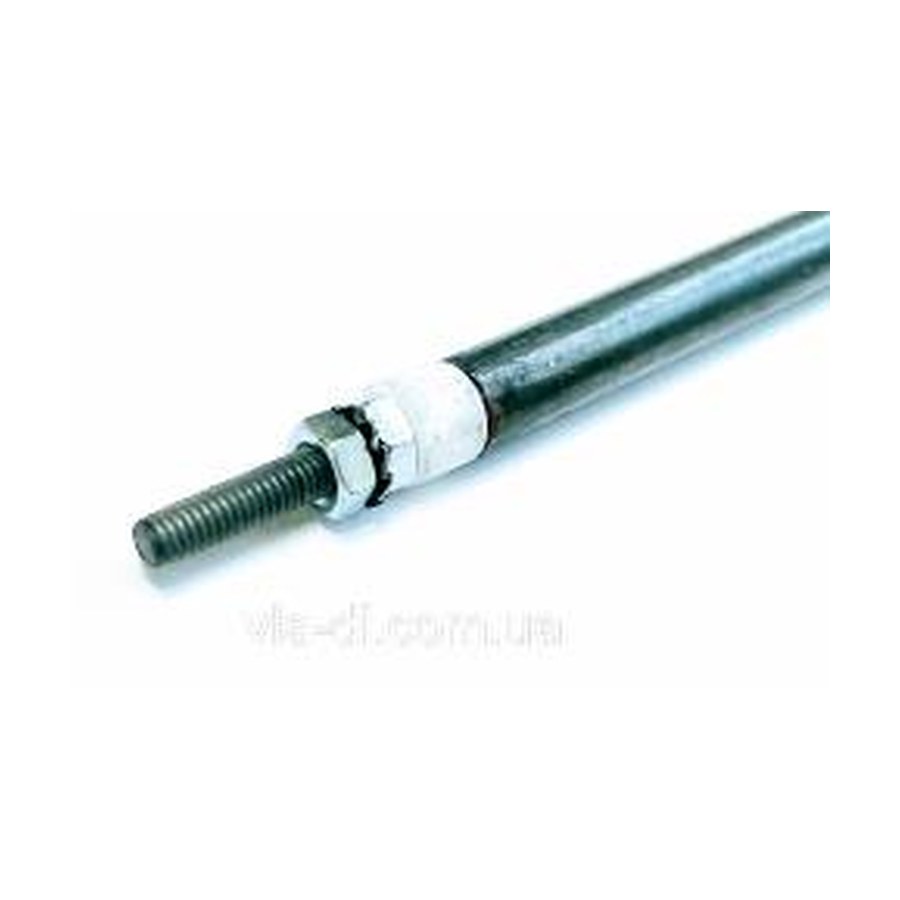

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 1500W / длина L=90см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 900 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для сверки с вашей деталью

  • Форма и тип: прямой гладкий ТЭН, без ребер и изгибов.
  • Диаметр трубки: 8,5 мм. Сверьте внешний диаметр вашей старой детали.
  • Длина по трубке (L): 90 см. Измерьте длину нагревателя от края до края трубки.
  • Мощность: 1500 Вт (1,5 кВт).
  • Выводы: контактные стержни. Оцените их расположение и длину для подключения.

Что прислать для заказа этой детали

  • Фото старого ТЭНа с линейкой или рулеткой рядом для масштаба.
  • Фото места установки: крепежные отверстия, способ фиксации (скоба, приварка, винт).
  • Размеры от контактных стержней до корпуса оборудования, где стоит нагреватель.
  • Фото шильдика оборудования или его названия, если есть.
  • Фото контактов и клемм подключения, чтобы оценить тип и сечение выводов.
  • Уточните, есть ли на старом ТЭНе маркировка с цифрами или буквами, сфотографируйте её.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, длину и диаметр контактных стержней, а также материал оболочки под вашу среду (например, для агрессивной среды другой сплав).

Где применяют такие нагреватели

Такие нагреватели ставят в оборудование для нагрева воздуха. В духовых шкафах элемент располагается на задней или боковых стенках камеры. В мини-печах нагреватель находится сверху и снизу камеры, элементы включаются раздельно или вместе. В аэрогрилях кольцевой элемент устанавливается вокруг вентилятора в съёмной крышке.

Вопросы

Мне нужно напряжение 380 В, а не 220 В. Вы сделаете такой ТЭН на 1500 Вт?

Да, сделаем. Пришлите фото старой детали и укажите напряжение 380 В, мы пересчитаем мощность под новое напряжение.

У меня отверстие под крепление шире, чем 8,5 мм. Можно сделать ТЭН с утолщением на конце под гайку или приварную пластину?

Да, сделаем. Приложите фото и размеры места установки, а также тип крепления, который нужен (резьба, фланец, пластина).

Нужна длина трубки 100 см вместо 90 см. Это возможно?

Да, сделаем. Укажите желаемую длину L, остальные параметры (диаметр, мощность, выводы) оставьте как в образце.

Нагреватель будет работать в жидкой среде, а не в воздухе. Вы сделаете такой же из нержавейки?

Да, сделаем. Уточните тип жидкости (вода, масло, кислота), и мы подберем подходящий материал оболочки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
