Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

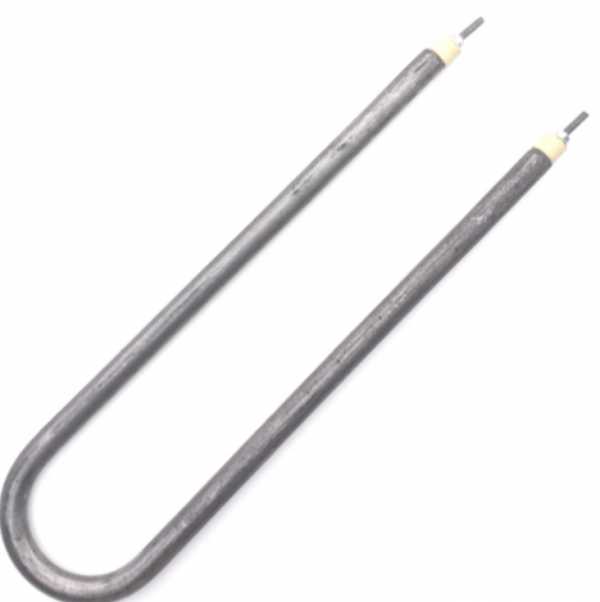

| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Совпадение U-образного изгиба и расстояния между осями трубки
- Сравните форму изгиба и расстояние между осями трубки. U образный ТЭН должен совпадать по габаритам вашего посадочного места.
- Проверьте тип и размер крепления. Это может быть резьба, пластина, фланец или свободный монтаж. Уточните, есть ли у вас прижимной хомут или приварной элемент.
- Посмотрите на выводы контактов. Длина выступающих шпилек (или гибкого кабеля) должна подходить под вашу схему подключения.
- Измерьте развернутую длину трубки (от одного конца до другого по всей геометрии) и длину активной зоны нагрева. Это влияет на мощность и равномерность нагрева.
- Сверьте мощность (Вт) и напряжение (В). Эти параметры указаны на маркировке старого ТЭНа или в документации оборудования.
Фото старого ТЭНа с линейкой для замера общей длины и изгибов
- Фото старого ТЭНа с линейкой (или рулеткой) рядом. Важно показать общий вид, изгибы и место крепления.
- Четкие фото крепления (фланец, резьба, пластина, хомут) и выводов контактов.
- Развернутый чертеж или эскиз с размерами: расстояние между осями, длина прямых участков, радиусы изгибов, общая длина трубки.
- Маркировку на старом нагревателе (если сохранилась): мощность, напряжение, любые буквенные коды.
- Название и модель оборудования, в котором стоял ТЭН. Это помогает проверить геометрию и среду.
- Условия работы: что греет (вода, масло, воздух, другая жидкость), рабочая температура, есть ли открытое пламя.
Изготовим U-образный нагреватель с вашим напряжением и мощностью
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, материал оболочки, тип и размер крепления, длину выводов. Для этого пришлите ваши новые требования вместе с фото старой детали.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также они используются в проточных водонагревателях, устанавливаясь в небольшую цилиндрическую камеру нагрева внутри корпуса. Ещё одна область применения - стиральные машины, где нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение (например, с 220В на 380В)?
Да, сделаем. Пришлите фото вашей старой детали с размерами и укажите новое напряжение. Мощность пересчитаем под вашу задачу.
Если у меня другое крепление (не резьба, а пластина), вы сможете изготовить?
Да, сделаем под ваш тип крепления. Приложите фото и чертеж крепежного элемента с размерами.
Нужна другая длина трубки или расстояние между осями. Это возможно?
Да, изменим геометрию по вашему эскизу. Пришлите старый образец и новые размеры.
Моя среда агрессивная (например, масло или щелочь). Вы сделаете ТЭН из другого материала?
Да, подберем материал оболочки под вашу среду. Укажите состав рабочей жидкости и температуру, приложите фото старой детали.
