Трубчатый ТЭН · повтор по образцу

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 600W / длина L=60см из нержавейки

600 Вт мощность
600 мм длина

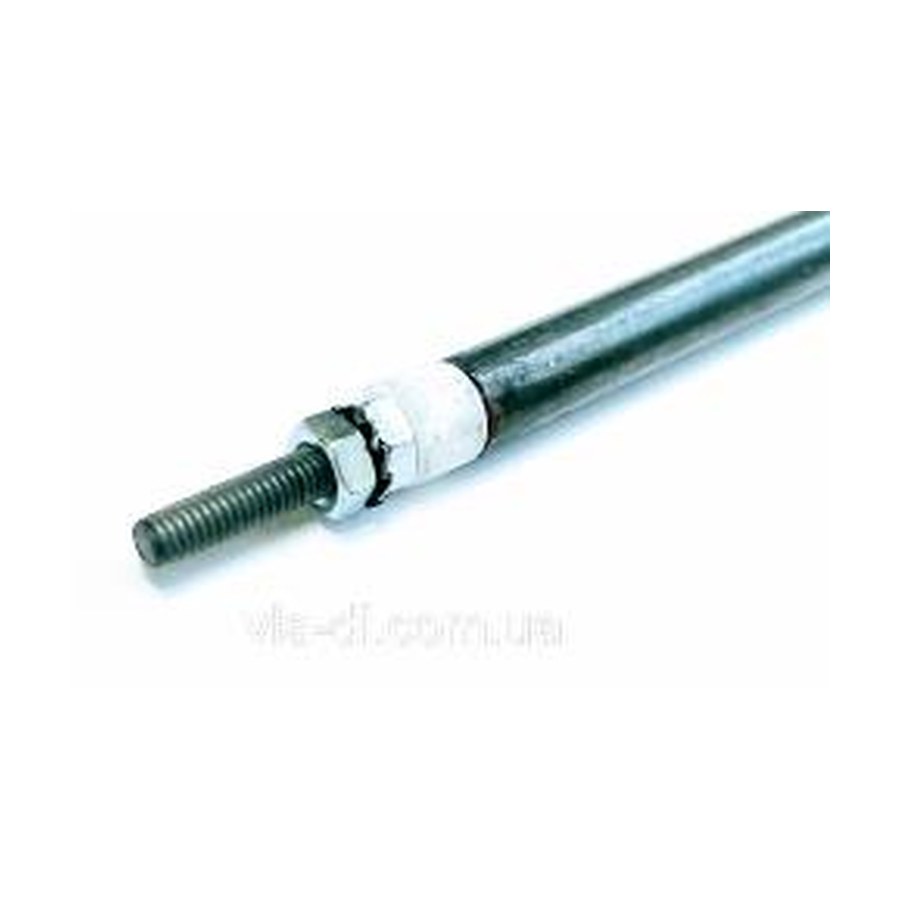

Тэн ГИБКИЙ прямой воздушный Ø8,5мм / 600W / длина L=60см из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните внешний диаметр трубки: 8,5 мм.
  • Проверьте полную длину нагревателя (по трубке, без учёта выводов): 60 см.
  • Убедитесь, что корпус прямой (не изогнут), поверхность гладкая, без рёбер.
  • Посчитайте мощность по старой детали: если она совпадает с 0,6 кВт (600 Вт), параметр подходит.
  • Осмотрите выводы: контактные стержни должны быть расположены с одной стороны (тип «прямой»), материал корпуса - нержавейка.

Что прислать именно для этого товара

  • Фото старого нагревателя целиком с линейкой рядом.
  • Замер полной длины L (по трубке) и диаметра корпуса.
  • Уточните, есть ли на старом ТЭНе маркировка мощности, напряжения или длины.
  • Сообщите, для какого оборудования (тип, модель, марка) применялась деталь.
  • Если есть, приложите фото места установки (посадочное отверстие, способ фиксации).

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем материал корпуса, длину трубки или выводов, мощность и напряжение. Конфигурация крепления (резьба, фланец, скоба) подбирается отдельно.

Где применяют такие нагреватели

Такие нагреватели ставят в парогенераторах и гладильных системах, где трубчатый элемент находится внутри бойлера - отдельной ёмкости для воды. Также они используются в хлебопечках: элемент расположен вокруг или под съёмным ведром для выпечки. В аэрогрилях подобный нагреватель устанавливают как кольцевой элемент вокруг вентилятора в съёмной крышке.

Вопросы

Можно ли сделать такой же ТЭН, но с мощностью 1 кВт?

Да, сделаем. Пришлите рабочее напряжение вашей сети и фото места установки.

Подойдёт ли эта деталь, если у меня другое крепление, не на фланце?

Мы делаем по заказу крепление под ваш узел (резьба, скоба, фланец). Приложите фото посадочного места и размеры.

Из какого материала корпус, если нагреватель будет работать не в воздухе?

По умолчанию корпус из нержавейки. Если среда агрессивная (вода, масло, кислота), уточните тип среды - подберём материал.

Можно ли уменьшить длину трубки до 50 см?

Да, сделаем. Укажите новую длину и подтвердите, что мощность 0,6 кВт остаётся или меняется.
