ТЭН оттайки испарителя Ø8,5мм 1000 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) ,

1 кВт мощность
220 В напряжение
2000 мм длина
48,4 Ом сопротивление в работе

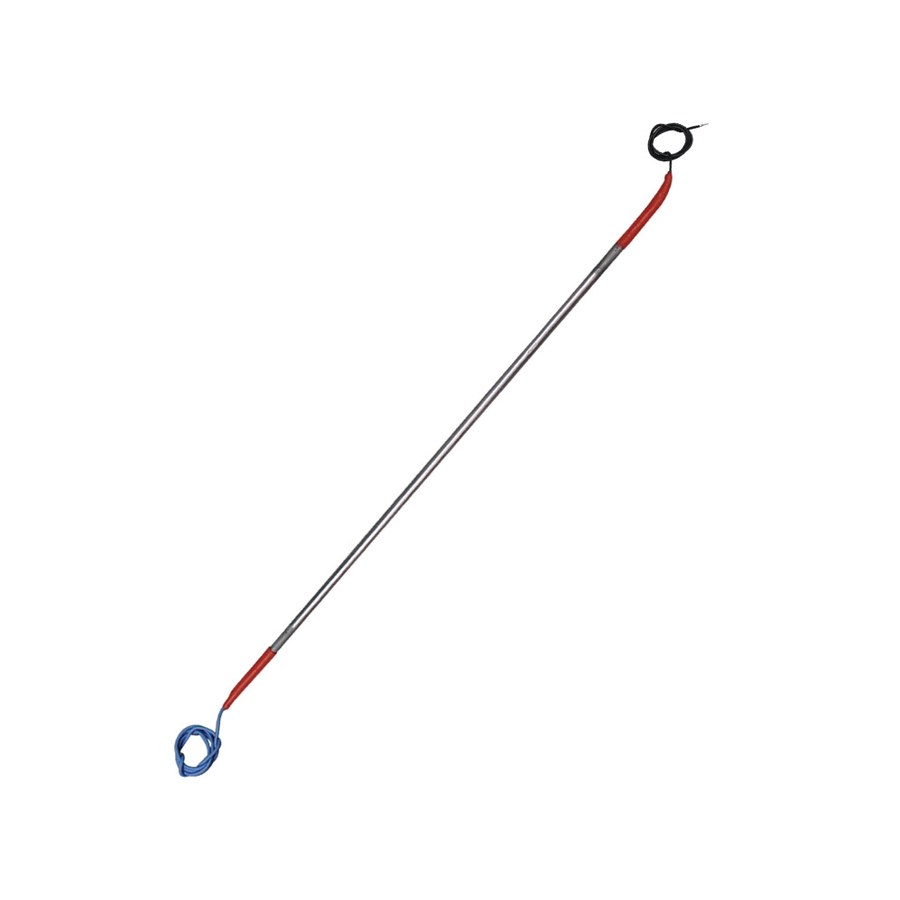

ТЭН оттайки испарителя Ø8,5мм 1000 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) , , фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Нагреватель прямой 8,5 мм 1000 Вт 220 В для оттайки испарителя

  • Сравните наружный диаметр: 8,5 мм. Ваша старая деталь должна быть такого же диаметра.
  • Проверьте общую длину трубки: 200 см (без учёта выводов).
  • Контактное подключение: два гибких провода по 500 мм. Убедитесь, что у вас такое же крепление, а не клеммы или резьба.
  • Мощность 1 кВт (ток 4,55 А, сопротивление 48,4 Ом) при напряжении 220 В. Сверьте с маркировкой на старой детали.
  • Материал оболочки: нержавеющая сталь. Подходит для сред, где нужна коррозионная стойкость.

Нержавеющий ТЭН 200 см с гибкими выводами 500 мм под заказ

  • Приложите фото старого нагревателя: общий вид, место подключения, маркировку (если сохранилась).
  • Укажите полную длину трубки (200 см) и диаметр (8,5 мм). Если размеры отличаются, сообщите точные.
  • Напишите напряжение (220 В) и требуемую мощность (1 кВт). Если параметры другие, укажите.
  • Для контактного подключения: длину гибких проводов (500 мм) и есть ли необходимость в термостойких наконечниках.
  • Название или тип оборудования, куда ставится нагреватель (испаритель, модель). Это уточнит среду и условия крепления.

Изменение длины трубки и выводов по образцу для ТЭНа оттайки

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки и выводов, напряжение, мощность, материал оболочки (например, на углеродистую или кислотостойкую сталь), тип контактного подключения. Для изменений пришлите эскиз с требуемыми размерами и параметрами.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в стиральные машины, посудомоечные машины и накопительные водонагреватели. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель располагается в баке, через боковой или нижний фланец либо через резьбовую втулку.

Вопросы

Можно ли сделать такой же нагреватель, но на 380 В?

Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото или чертёж старого ТЭНа.

Подойдёт ли этот нагреватель, если у меня крепление не на проводах, а на клеммах?

Мы можем изменить тип контактов на клеммы или резьбу. Для заказа укажите нужный вариант и приложите фото узла подключения.

Нужна длина 180 см, а не 200 см. Возможно?

Да, сделаем по вашей длине. Пришлите точный размер и сохраните остальные параметры из описания.

Работает в агрессивной среде. Подойдёт ли нержавеющая сталь?

Нержавейка устойчива к большинству сред. Если среда специфическая (например, кислоты высокой концентрации), уточните её состав - подберём другой материал.
