ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

ТЭН оттайки испарителя Ø8,5мм 800 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) , н

800 Вт мощность
220 В напряжение
2000 мм длина
60,5 Ом сопротивление в работе

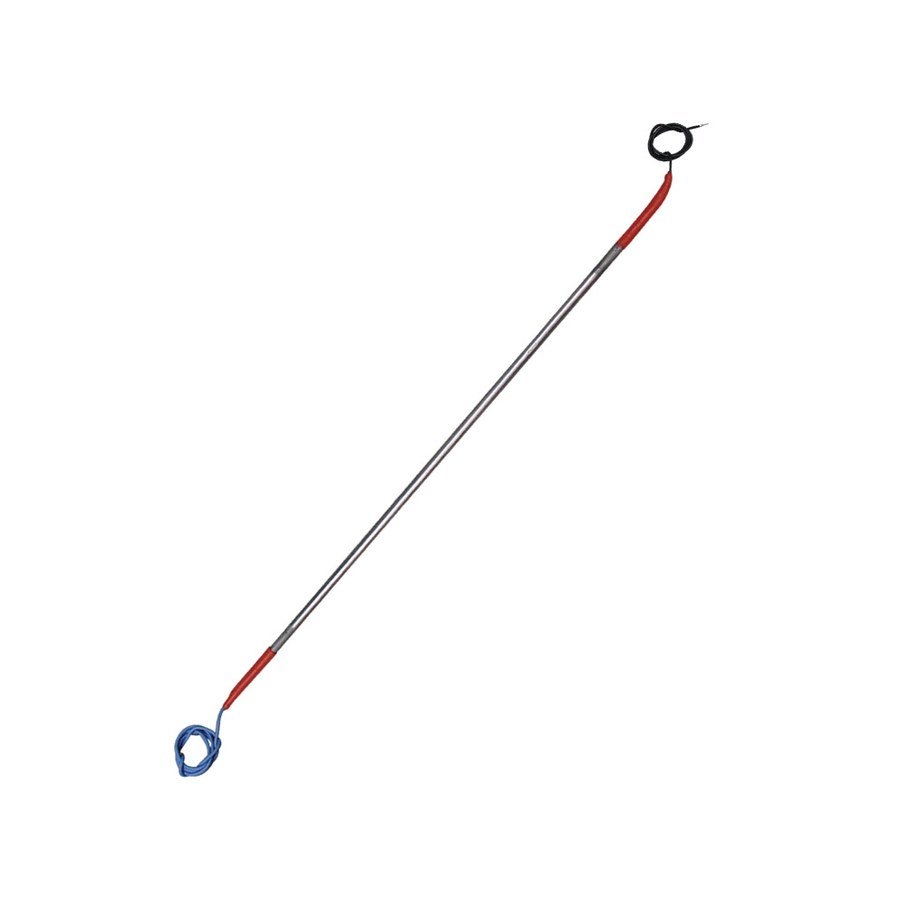

ТЭН оттайки испарителя Ø8,5мм 800 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) , н, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте форму, длину 200 см и гибкие провода 500 мм

  • Форма и длина: прямой стержень, общая длина 200 см. Изогнутые или более короткие варианты не подходят.
  • Диаметр и материал: 8,5 мм, оболочка из нержавеющей стали. Другой диаметр или материал требует отдельного согласования.
  • Крепление и выводы: контактное подключение, гибкие провода длиной по 500 мм. Если у вас клеммы, резьба или другая длина проводов - это другой тип.
  • Мощность и напряжение: 800 Вт, 220 В. Сверьте по шильдику или расчёту: ток 3,64 А, сопротивление 60,5 Ом.
  • Назначение: ТЭН оттайки испарителя. Если деталь стояла в другой среде (вода, масло, агрессивная жидкость), уточните условия.

Что прислать: фото выводов и концов ТЭН оттайки 800 Вт

  • Фото старого ТЭН с двух сторон, чтобы мы видели форму, концы и состояние выводов.
  • Фото места установки (испаритель, крепёжные элементы) или схему расположения.
  • Фото шильдика оборудования, если он сохранился.
  • Укажите марку и модель агрегата, где стоял нагреватель.
  • Если деталь нестандартная, приложите чертёж с размерами или образец для копирования.

Изменим длину, мощность или напряжение по вашему образцу

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, длину проводов или материал оболочки под вашу среду и крепление.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и парогенераторах. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В парогенераторе нагреватель находится в бойлере - отдельной ёмкости для воды.

Вопросы

Можно сделать такой же, но на 380 В?

Да, сделаем. Пришлите фото старой детали и укажите напряжение.

Подойдёт ли этот ТЭН, если у меня крепление не на проводах, а на клеммах?

Нет, у этого варианта контактное подключение с гибкими проводами. Если нужно другое крепление, пришлите фото вашего узла.

Сделаете такой же, но из нержавейки для агрессивной среды?

Да, сделаем. Уточните состав среды и приложите фото места установки.

Можно уменьшить длину до 150 см?

Да, сделаем. При заказе укажите нужную длину и пришлите чертёж или образец.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
