Трубчатый ТЭН · вода · повтор по образцу

ТЭН оттайки испарителя Ø8,5мм 900 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) , н

900 Вт мощность
220 В напряжение
1800 мм длина
53,8 Ом сопротивление в работе

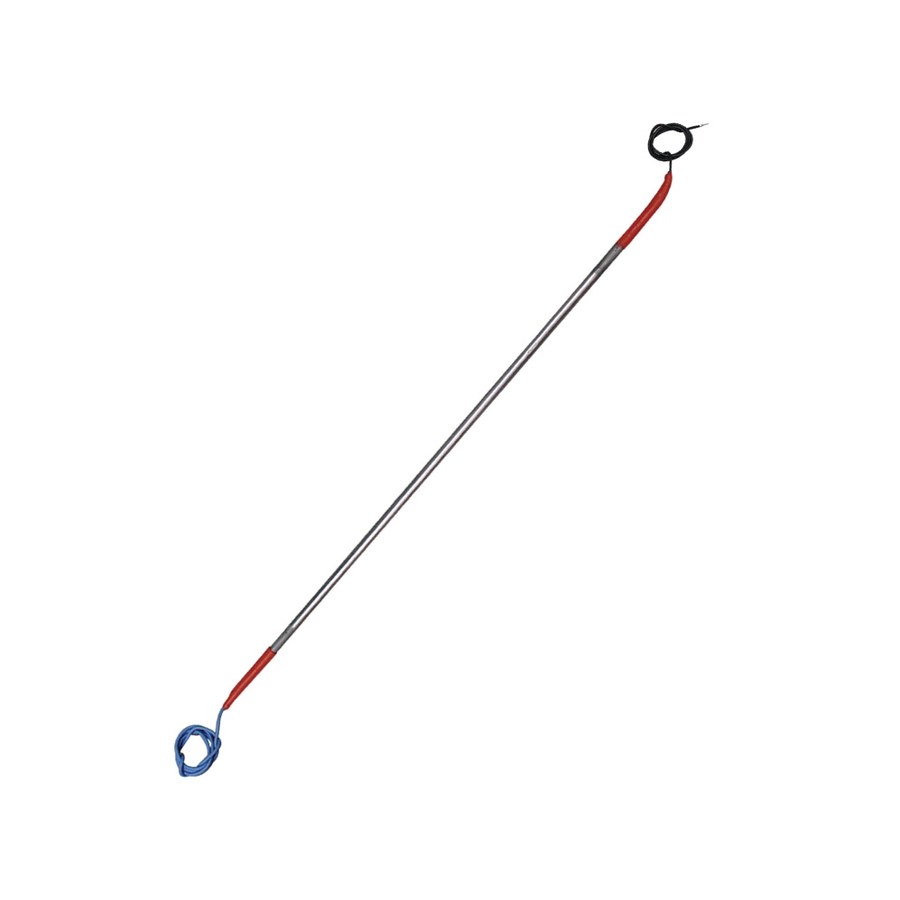

ТЭН оттайки испарителя Ø8,5мм 900 Вт 220 В, прямой,( Контактное подключение, А – гибкие провода по 500 мм) , н, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 1800 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 900 Вт; можно меньше или больше, примерно от 540 Вт до 1,3 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте диаметр 8,5 мм и длину 180 см с вашим ТЭНом

  • Сверьте диаметр трубки: Ø8,5 мм. Измерьте штангенциркулем старый ТЭН.
  • Проверьте общую длину по прямой L = 180 см. Уточните, совпадает ли активная зона.
  • Убедитесь, что тип подключения контактное, с гибкими проводами по 500 мм. Осмотрите клеммы или концы проводов.
  • Сравните мощность 900 Вт при напряжении 220 В. Расчётный ток 4,09 А, сопротивление 53,8 Ом.
  • Материал оболочки нержавейка. Визуально и магнитом проверьте, что у вас.

Пришлите фото старого нагревателя с линейкой для копирования 900 Вт

  • Фото старого ТЭНа с линейкой или рулеткой рядом для масштаба.
  • Уточните длину гибких проводов и тип наконечников (кольцо, вилка, обжимка). Если проводов нет, укажите.
  • Если есть маркировка на детали или упаковке, приложите фото или перепишите обозначения.
  • Сообщите, для какого испарителя или оборудования предназначен ТЭН. Название модели или марки агрегата.
  • Укажите, нужна ли защита от влаги на контактах или дополнительная изоляция выводов.

Изменим мощность 900 Вт, напряжение 220 В или длину под заказ

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, длину и сечение выводов. Подбираем материал оболочки под среду в испарителе, например для агрессивных сред.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и парогенераторах. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В парогенераторе нагреватель находится в бойлере - отдельной ёмкости для воды.

Вопросы

Можно ли сделать такой ТЭН на 380 В?

Да, сделаем. Пришлите желаемую мощность и напряжение, а также фото крепления.

Подойдёт ли этот ТЭН, если крепление не штуцер, а фланец?

Для фланцевого крепления делаем отдельно. Пришлите чертёж фланца или фото старого узла.

Сделаете длину не 180 см, а 150 см?

Да, сделаем нужную длину. Укажите общую или активную длину, приложите фото.

Этот ТЭН для оттайки в морской воде? Нержавейка выдержит?

Для морской воды подбираем специальную марку нержавейки. Пришлите состав среды или условия эксплуатации.
