ТЭН-Миасс

Оребрённый ТЭН · движущийся воздух

Тэн Прямой оребренный воздушный 2500W / 220V / L длина боковая =1000мм / "с двумя штуцерами М16".Диаметр трубы

2,5 кВт мощность
220 В напряжение

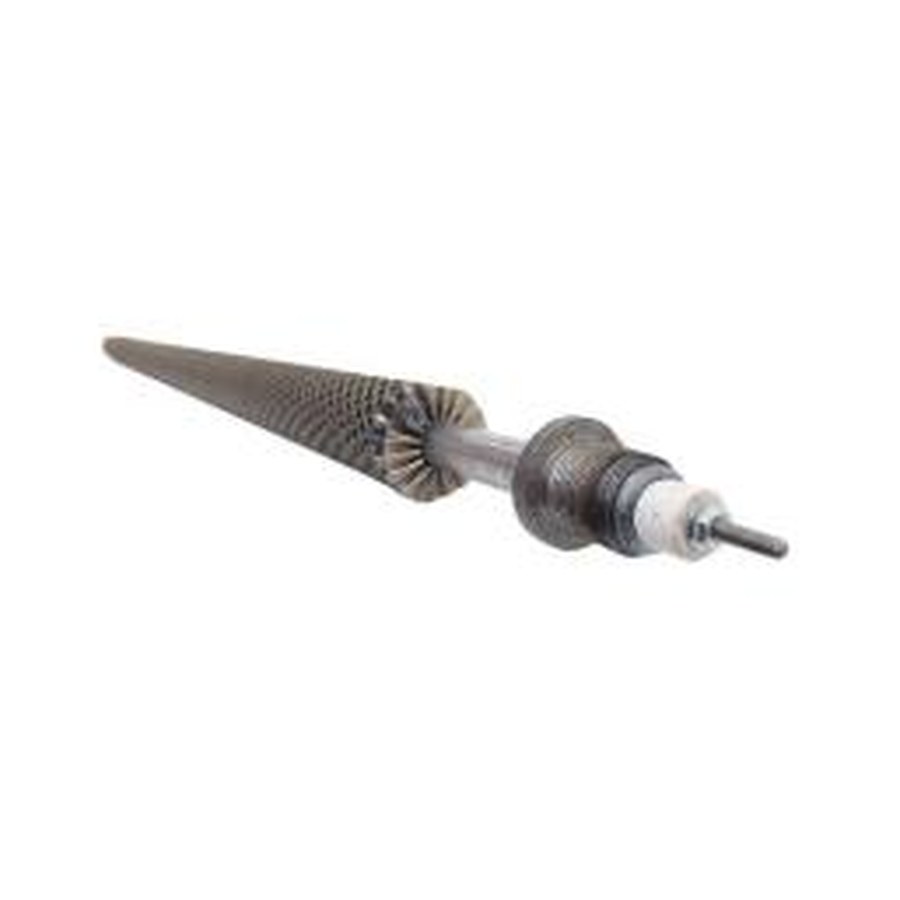

Тэн Прямой оребренный воздушный 2500W / 220V / L длина боковая =1000мм / "с двумя штуцерами М16".Диаметр трубы, фото из каталога

Оребрённый ТЭН: повтор или изменения

Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:

Длинапо вашему калориферу, снимаем со старого ТЭН
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U или W
Оболочкачёрная сталь или нержавеющая
Работатолько в воздухе при обдуве вентилятором

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните длину корпуса: боковая длина 1000 мм.
  • Проверьте крепление и выводы: два штуцера М16 по бокам.
  • Уточните диаметр трубы: Ø11,5 мм.
  • Сверьте мощность и напряжение: 2,5 кВт, 220 В.
  • Убедитесь, что форма прямая, оребренная, без изгибов.

Что прислать для изготовления

  • Фото старого ТЭНа с торцов, чтобы были видны штуцеры и их расположение.
  • Замер длины корпуса (боковой) и диаметра трубы.
  • Укажите количество штуцеров и их резьбу: М16.
  • Название модели или тип оборудования, куда ставится нагреватель.
  • Если есть, приложите чертёж или эскиз с размерами.
  • Для точного повторения: образец детали (вышлем вам готовый по нему).

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, тип крепления, материал корпуса.

Где применяют такие нагреватели

Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также их используют в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры и отдельного нагревателя воды в ванночке для поддержания влажности. В сушильных камерах для пиломатериала такой нагреватель в электрических моделях вмонтирован в воздуховод или корпус теплогенератора.

Вопросы

Можно сделать такой же ТЭН, но на 380 В?

Да, сделаем. Пришлите фото старого и укажите нужное напряжение.

У меня штуцеры не М16, а другой размер. Вы сможете повторить?

Да, сделаем с вашим типом крепления. Приложите фото резьбы и её замер.

Нужна другая длина, не 1000 мм. Это возможно?

Да, изготовим под вашу длину. Пришлите точный размер и фото детали.

Мне нужен такой же, но из нержавейки для агрессивной среды.

Да, сделаем из нержавеющей стали. Приложите фото и укажите среду.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
