Оребрённый ТЭН · движущийся воздух

Тэн Прямой оребренный воздушный 1500W / 220V / L длина боковая =600мм / "с двумя штуцерами М16".Диаметр трубы

1,5 кВт мощность
220 В напряжение

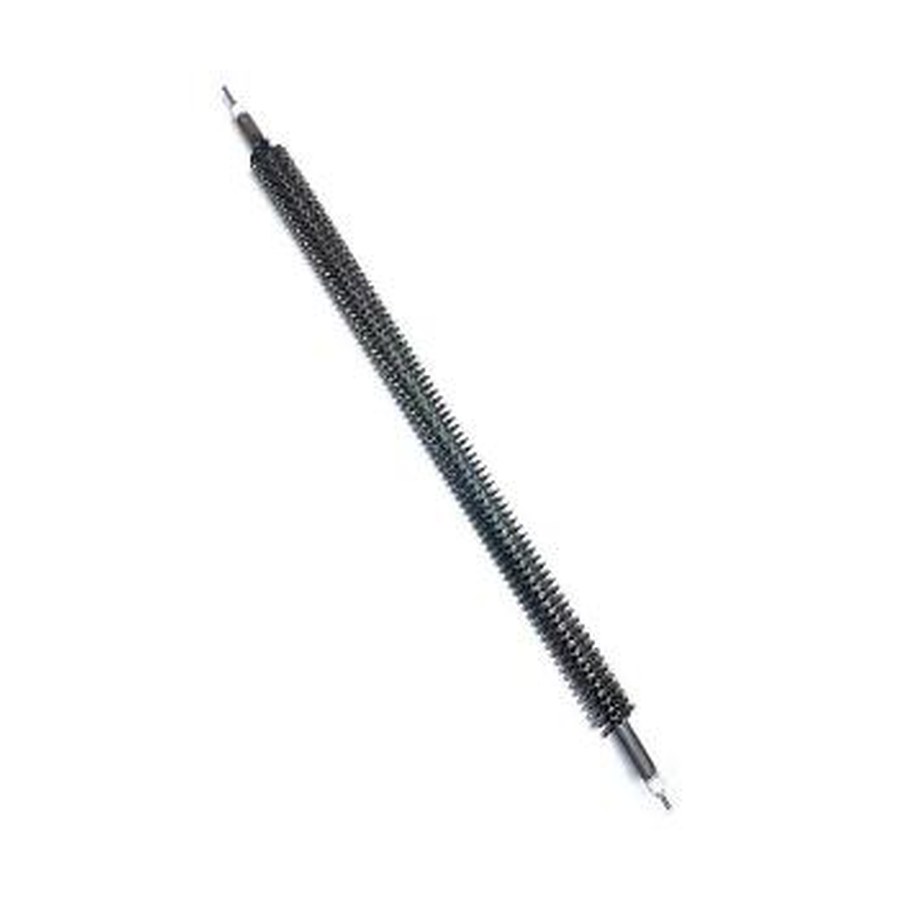

Тэн Прямой оребренный воздушный 1500W / 220V / L длина боковая =600мм / "с двумя штуцерами М16".Диаметр трубы , фото из каталога

Оребрённый ТЭН: повтор или изменения

Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:

Длинапо вашему калориферу, снимаем со старого ТЭН
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U или W
Оболочкачёрная сталь или нержавеющая
Работатолько в воздухе при обдуве вентилятором

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Оребрённый ТЭН 1500W 220V с длиной 600 мм

  • Сравните общую длину с вашей деталью: длина боковая 600 мм.
  • Проверьте диаметр трубы: 11,5 мм.
  • Убедитесь, что крепление совпадает: два штуцера М16 на концах.
  • Мощность и напряжение: 1500 Вт, 220 В.
  • Форма: прямой оребренный нагреватель, рёбра по всей длине, кроме концов.

Сверьте боковую длину 600 мм и штуцеры М16

  • Фото вашей старой детали с двух сторон, чтобы видеть расположение штуцеров и рёбер.
  • Длину боковую (расстояние между центрами штуцеров) и общую длину с выводами.
  • Если есть маркировка на корпусе или упаковке, сфотографируйте её.
  • Укажите, в каком оборудовании стоял этот нагреватель (модель, тип установки).
  • При необходимости приложите эскиз с размерами, которые важны для посадки.

Изготовим по образцу с мощностью 1500W и напряжением 220V

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, тип крепления или материал трубки под вашу среду. Для изменений пришлите размеры и условия работы.

Где ставят оребрённые ТЭН

Такие нагреватели ставят в оборудовании, где требуется нагрев проходящего воздушного потока. В бытовой технике это конвекторы, где нагреватель располагается на пути воздуха между нижним воздухозаборником и верхней решёткой. В системах вентиляции и отопления их используют в электрокалориферах приточных установок, где оребрённый трубчатый нагреватель монтируется в воздуховоде или корпусе калорифера и обдувается вентилятором. На пищевых производствах и в общепите такие нагреватели встречаются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.

Вопросы

Можно ли заказать такой же нагреватель на 380 В?

Да, сделаем на любое напряжение. Пришлите мощность, которая вам нужна, и длину.

Подойдёт ли он для установки в агрегат с другой длиной крепления?

Да, изменим длину боковую под ваш размер. Приложите чертёж или фото с замером.

Возможна ли замена материала трубы для агрессивной среды?

Да, сделаем из другого сплава. Укажите среду и температуру эксплуатации.

Можно ли заказать с другим типом штуцеров или без них?

Да, сделаем под ваше крепление. Пришлите образец или размеры резьбы.
