Оребрённый ТЭН · движущийся воздух

Тэн оребренный воздушный 2250W / 220V (ДУГА) / L длина боковая =700мм / "с двумя штуцерами М16".Диаметр трубы

2,25 кВт мощность
220 В напряжение

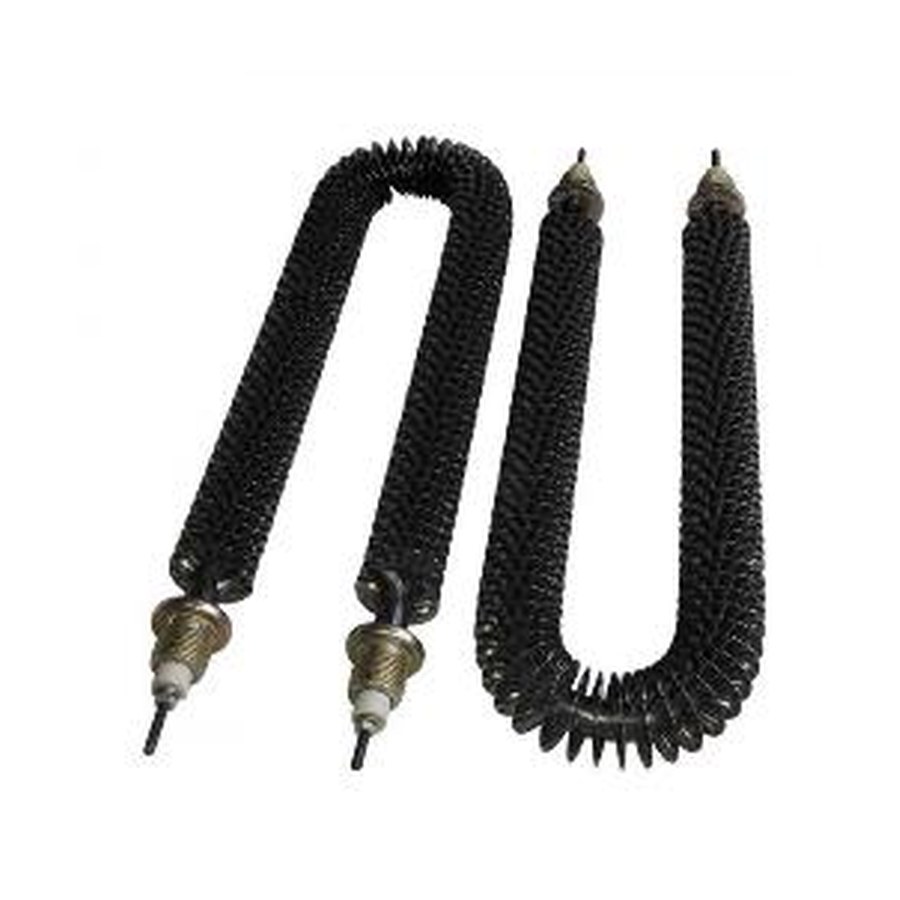

Тэн оребренный воздушный 2250W / 220V (ДУГА) / L длина боковая =700мм / "с двумя штуцерами М16".Диаметр трубы , фото из каталога

Оребрённый ТЭН: повтор или изменения

Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:

Длинапо вашему калориферу, снимаем со старого ТЭН
Мощностьв этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U или W
Оболочкачёрная сталь или нержавеющая
Работатолько в воздухе при обдуве вентилятором

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните форму: этот ТЭН изогнут дугой, а не прямой или П-образный.
  • Проверьте крепление: на концах два штуцера М16 для фиксации.
  • Уточните длину боковой стороны: 700 мм (расстояние вдоль оси трубки от изгиба до штуцера).
  • Сверьте мощность и напряжение: 2250 Вт, 220 В.
  • Диаметр трубки: 11,5 мм, тип оребрения воздушный (рёбра по всей длине).

Что прислать именно для этого товара

  • Фото старой детали с указанием изгиба и расположения штуцеров.
  • Чертеж или эскиз с размерами: общая длина, шаг рёбер, расстояние между осями крепления.
  • Маркировку на корпусе (если есть) и информацию о производителе оборудования.
  • Условия работы: открытый воздух или закрытый канал, наличие обдува.
  • Если ТЭН был частью узла - фото места установки и способа фиксации.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг оребрения, тип резьбы штуцеров или мощность. Изменение формы изгиба возможно при предоставлении шаблона.

Где применяют такие нагреватели

Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также они используются в сушильных камерах для пиломатериала, где в электрических моделях теплогенератор монтируется в воздуховод или корпус. Кроме того, нагреватели этого типа применяются в зерносушилках, в тракте подачи сушильного агента, и в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.

Вопросы

Можно ли заказать этот ТЭН на 380 В?

Да, сделаем под ваше напряжение. Пришлите текущий образец и укажите желаемую мощность.

Подойдёт ли он, если у меня расстояние между креплениями 650 мм?

Да, изменим длину боковой стороны под ваш размер. Приложите чертёж с точными расстояниями.

Штуцеры М16 не совпадают с моими гайками. Вы сделаете другую резьбу?

Да, меняем резьбу по вашему образцу. Пришлите фото старого крепления.

Нужен такой же, но из нержавейки для агрессивной среды.

Да, изготовим из нержавеющей стали. Приложите описание среды и фото места установки.
