Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим старым нагревателем

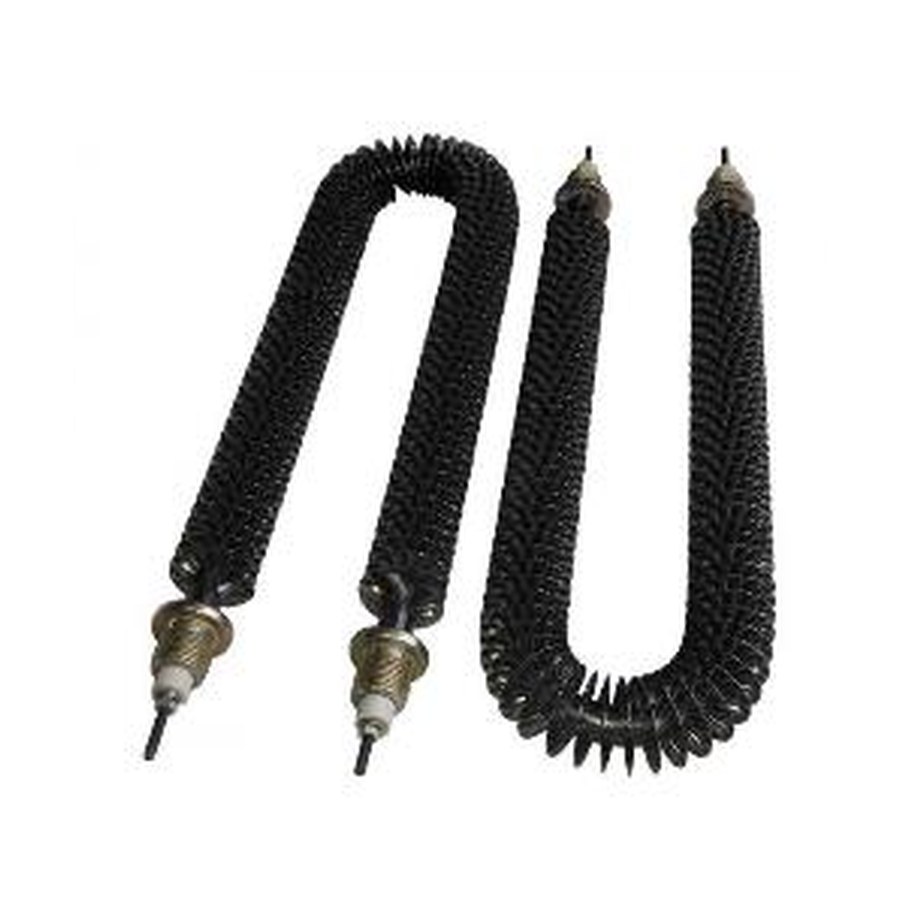

- Форма: ваша деталь должна иметь изгиб в виде дуги (полукруг), а не быть прямой или U-образной.
- Крепление: на обоих концах должны быть штуцеры М16 (один с внутренней резьбой, другой с наружной). Проверьте, что они совпадают с вашими.
- Длина боковая: измерьте расстояние от одного штуцера до другого по прямой (не по дуге) - должно быть 400 мм.
- Мощность и напряжение: на корпусе старого ТЭНа указано 1500 Вт и 220 В. Если нет - уточните по паспорту оборудования.
- Диаметр трубки: основная трубка должна быть Ø 11,5 мм. Сравните штангенциркулем.
Что прислать для заказа этой детали
- Фото старого нагревателя с двух сторон (чётко видна дуга и штуцеры).
- Размер L (боковая длина) - 400 мм, если он не указан на детали, измерьте сами.
- Уточните, какие штуцеры М16 вам нужны: оба с наружной резьбой, оба с внутренней или комбинированные как в описании.
- Маркировку старого ТЭНа (если сохранилась) или название оборудования, в котором он стоял.
- Если деталь нестандартная - приложите чертёж с углом изгиба (в градусах) или радиусом дуги.
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем длину боковую, мощность, напряжение, тип штуцеров или шаг оребрения. Для изменений пришлите старую деталь или эскиз с нужными параметрами.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель размещается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также нагреватели используются в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.
Вопросы
Мне нужно напряжение 380 В, а не 220. Вы сделаете?
Да, сделаем под 380 В. Для этого укажите в заказе новое напряжение и мощность (она может измениться).
У меня крепление не М16, а М14. Можно заменить штуцеры?
Да, заменим штуцеры на М14 или другой размер. Приложите фото старого крепления и укажите нужную резьбу.
Длина боковая 400 мм не подходит, нужно 500 мм. Это возможно?
Да, изменим длину под ваш размер. Укажите новую длину L и приложите чертёж, если дуга должна сохранить тот же радиус.
Нагреватель будет работать в агрессивной среде. Материал трубки тот же?
Нет, стандартный материал не рассчитан на агрессивную среду. Для таких условий меняем материал - уточните среду при заказе, подберём подходящий.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
