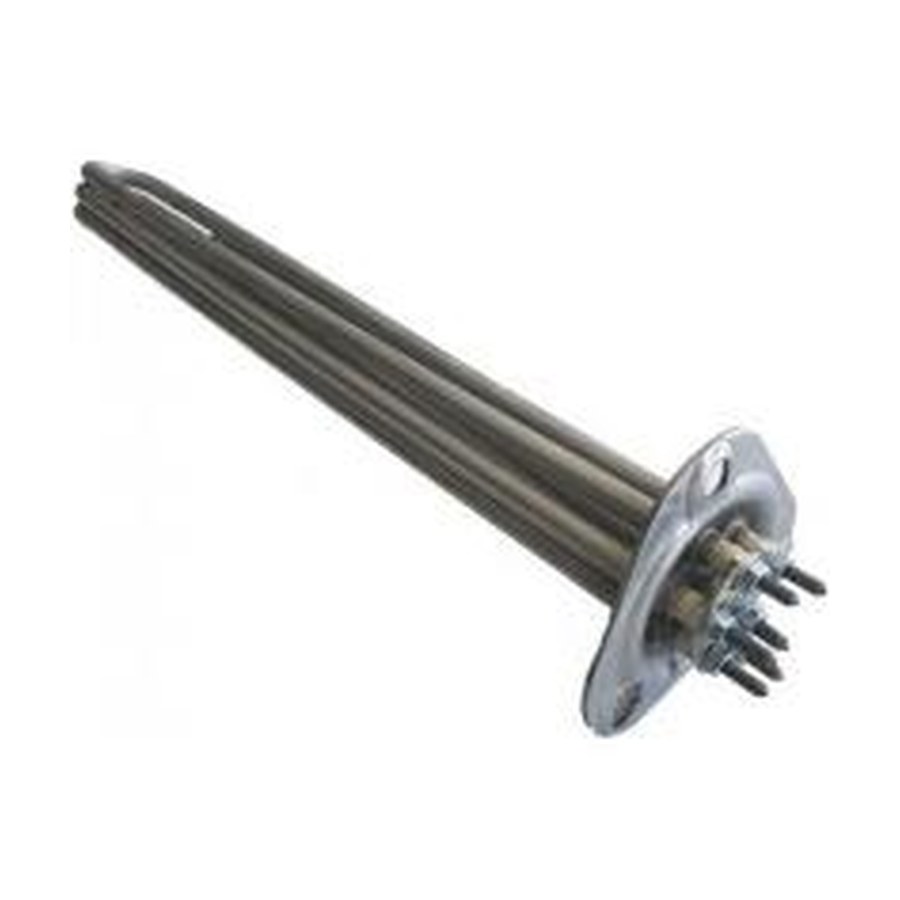

Блок ТЭН для посудомоечной машины из нержавейки 12000W / 220-380V / L=350мм на треугольном фланце 80мм*80мм*80, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН для посудомоечной машины из нержавейки 12000W / 220-380V / L=350мм на треугольном фланце 80мм*80мм*80

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните треугольный фланец 80х80х80 мм с межосевым расстоянием 63 мм

  • Сравните форму фланца: треугольник с внешним размером 80мм*80мм*80мм, межосевое расстояние по крепежным отверстиям 63мм.
  • Проверьте длину ТЭН: от фланца до конца трубки 350мм.
  • Убедитесь, что мощность блока 12000W (12 кВт) и напряжение 220-380V.
  • Посмотрите на выводы: блок собран на треугольном фланце, количество и расположение выводов соответствует вашей старой детали.
  • Подтвердите материал трубок: нержавейка, как в названии.

Приложите фото старого блока ТЭН с фланцем и трубками

  • Фото старого блока ТЭН с фланцем и трубками в сборе.
  • Фото фланца с линейкой рядом (чтобы видеть размеры 80мм*80мм*80мм и межосевое 63мм).
  • Фото маркировки или шильда с указанием мощности, напряжения и производителя оборудования (посудомоечной машины).
  • Укажите модель посудомоечной машины, если она известна.
  • Приложите чертёж или эскиз с точными размерами, если есть.
  • Если деталь не оригинал, добавьте фото места установки (патрубок, отверстия, уплотнение).

Меняем мощность, напряжение и длину для блока ТЭН 12000W 220-380V

Делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубок или размеры фланца под ваше оборудование. Материал трубок и тип фланца подбираем под среду, в которой работает блок.

Применение: Блок ТЭН для посудомоечной машины из нержавейки

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН работает в бойлере ополаскивания и в ванне мойки, а также в котломоечных машинах в качестве отдельного мощного нагревателя бойлера. Кроме того, блок ТЭН применяется в твердотопливных котлах для догрева - он устанавливается в штатную бобышку котла или в обвязку.

Вопросы

Можно ли сделать этот блок ТЭН на 380 В, если у меня сеть 220 В?

Да, сделаем. Пришлите фото вашего старого блока и укажите напряжение сети.

Подойдёт ли этот блок, если у меня межосевое на фланце другое (не 63 мм)?

Нет, для этого блока межосевое строго 63 мм. Мы можем изготовить блок с вашими размерами фланца по чертежу или образцу.

Можно ли заменить нержавейку на другой материал для агрессивной среды?

Да, сделаем из другого материала по вашему требованию. Для этого пришлите фото и описание среды (температура, состав).

У меня длина трубки 400 мм, а не 350 мм. Сделаете?

Да, сделаем нужную длину. Приложите к заказу фото старого блока и укажите размер от фланца до конца трубки.
