ТЭН-Миасс

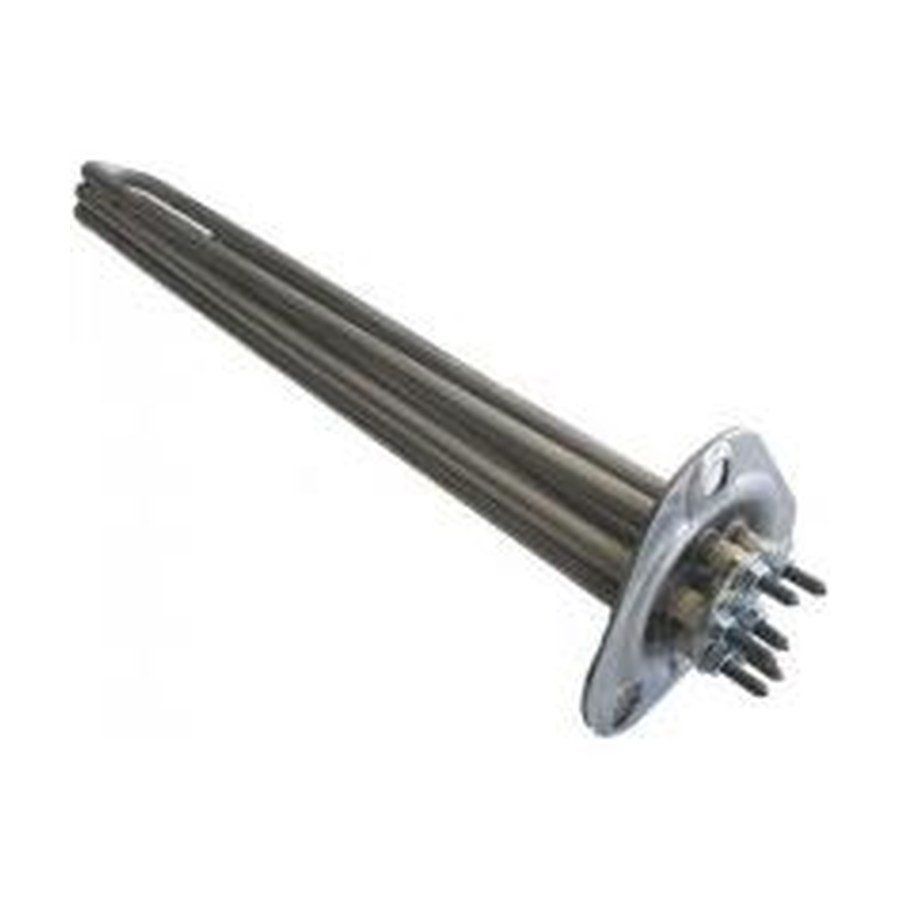

Блок ТЭН для посудомоечной машины из нержавейки 10000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80, фото из каталога

Блок ТЭН · 10 кВт

Блок ТЭН для посудомоечной машины из нержавейки 10000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80

123фланец / резьба · вид сверху
10 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте размеры треугольного фланца 80х80х80 мм и межосевое расстояние 63 мм

  • Форма и крепление: фланец треугольный, сторона треугольника 80 мм, межосевое расстояние по крепежным отверстиям 63 мм. Убедитесь, что отверстия на вашем фланце совпадают.
  • Длина корпуса ТЭН: 400 мм (без учёта контактных стержней). Измерьте общую длину трубки вашего блока.
  • Мощность и напряжение: 10 кВт, напряжение 380 В (трёхфазное). Проверьте маркировку на старой детали.
  • Выводы: блок рассчитан на подключение к сети 220-380 В (схема звезда/треугольник). Посмотрите количество и расположение контактных стержней.
  • Наружный материал: нержавеющая сталь. Подходит для работы в контакте с водой в посудомоечной машине.

Пришлите фото старого блока ТЭН 10000W для посудомоечной машины

  • Фото старого блока ТЭН с двух сторон (общий вид и фланец крупным планом).
  • Чертёж или эскиз с размерами: сторона треугольника фланца 80 мм, межосевое 63 мм, длина трубки 400 мм.
  • Уточнение по напряжению: если сеть 380 В, укажите это. Если нужно 220 В, сообщите.
  • Фото места установки или модели посудомоечной машины, чтобы проверить совместимость по габаритам.
  • Если есть маркировка на старой детали (буквы, цифры), сфотографируйте её.

Изменим мощность 10000W, напряжение 220-380V или длину трубки 400 мм под заказ

Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, размер или форму фланца под ваше оборудование. Также можем изготовить блок из другого материала, если среда агрессивнее обычной воды.

Блок ТЭН для посудомоечной машины из нержавейки: в каком оборудовании

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и ванне мойки, а также в котломоечных машинах для мощного ТЭН-блока бойлера. Кроме того, нагреватели применяются в твердотопливных котлах в качестве врезного резьбового блока для догрева или ТЭН-вставки, устанавливаемой в штатную бобышку котла или обвязку.

Вопросы

Мне нужно напряжение 220 В, а не 380. Вы сделаете такой же блок под 220 В?

Да, сделаем. Пришлите фото старого блока и укажите, что нужно 220 В, 10 кВт.

У меня фланец квадратный, а не треугольный. Можете сделать под мое крепление?

Да, сделаем по вашему образцу или чертежу. Приложите фото фланца с размерами.

Рабочая среда не вода, а щелочной раствор. Нержавейка подойдет?

По заказу меняем материал трубки. Сообщите тип среды, и мы предложим подходящий сплав.

Длина 400 мм не влезает, нужно 350 мм. Это возможно?

Да, изменим длину под вашу задачу. Пришлите точный размер и фото места установки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
