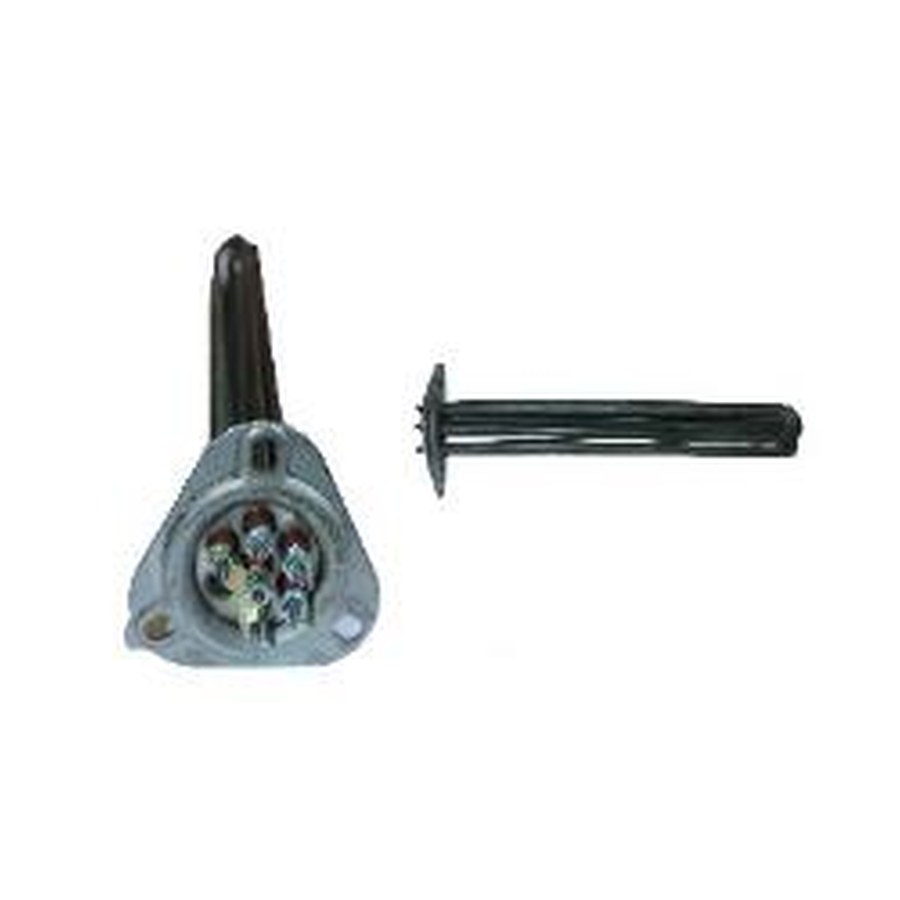

Блок ТЭН для посудомоечной машины из нержавейки 8000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80м, фото из каталога

Блок ТЭН · 8 кВт

Блок ТЭН для посудомоечной машины из нержавейки 8000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80м

123фланец / резьба · вид сверху
8 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 8 кВт; можно меньше или больше, примерно от 4,8 кВт до 11,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните треугольный фланец 80х80х80 мм и три отверстия

  • Сравните форму и размеры фланца: треугольник 80 мм х 80 мм х 80 мм с тремя крепежными отверстиями.
  • Убедитесь, что длина ТЭН (без фланца) 400 мм.
  • Проверьте мощность 8000 Вт (8 кВт) и напряжение 380 В. При подключении на 220 В мощность будет ниже.
  • Посмотрите расположение и тип контактных выводов: на этом блоке они выполнены под стандартную клеммную колодку.
  • Исходный блок должен быть из нержавеющей стали и иметь гладкую поверхность без ребер.

Сфотографируйте старый блок ТЭН сверху и сбоку

  • Фото старого фланца с тремя отверстиями, снятое сверху и сбоку.
  • Фото общей длины блока (от фланца до противоположного конца).
  • Фото контактных выводов и их расположения.
  • Указать фактическую мощность и напряжение, если они отличаются от стандартных.
  • Если есть, приложить фото шильда или маркировки на старой детали.

Изменим мощность 8000W, напряжение 220-380V или длину L=400мм

Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, форму и размеры фланца, а также материал под вашу среду. Изменяем расположение контактных выводов или добавляем защитную гильзу под термостат.

Куда ставят Блок ТЭН для посудомоечной машины из нержавейки

Такие нагреватели ставят в посудомоечные машины профессионального типа. В этом оборудовании блок ТЭН устанавливается в бойлер ополаскивания или в ванну мойки. Также нагреватели данного типа используются в твердотопливных котлах в качестве врезного блока для догрева теплоносителя.

Вопросы

Можно ли сделать этот блок на напряжение 220 В?

Да, сделаем. Пришлите фото старой детали и укажите желаемую мощность.

Подойдет ли фланец, если у меня три отверстия расположены по другому радиусу?

Да, сделаем фланец с вашим расположением отверстий. Приложите чертеж или шаблон.

Можно ли заменить материал трубки на кислотостойкую сталь для агрессивной среды?

Да, сделаем. Укажите тип среды и температуру эксплуатации.

Если длина 400 мм не входит в мой бак, вы можете сделать короче?

Да, сделаем любую длину. Пришлите точный размер от фланца до дна бака.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
