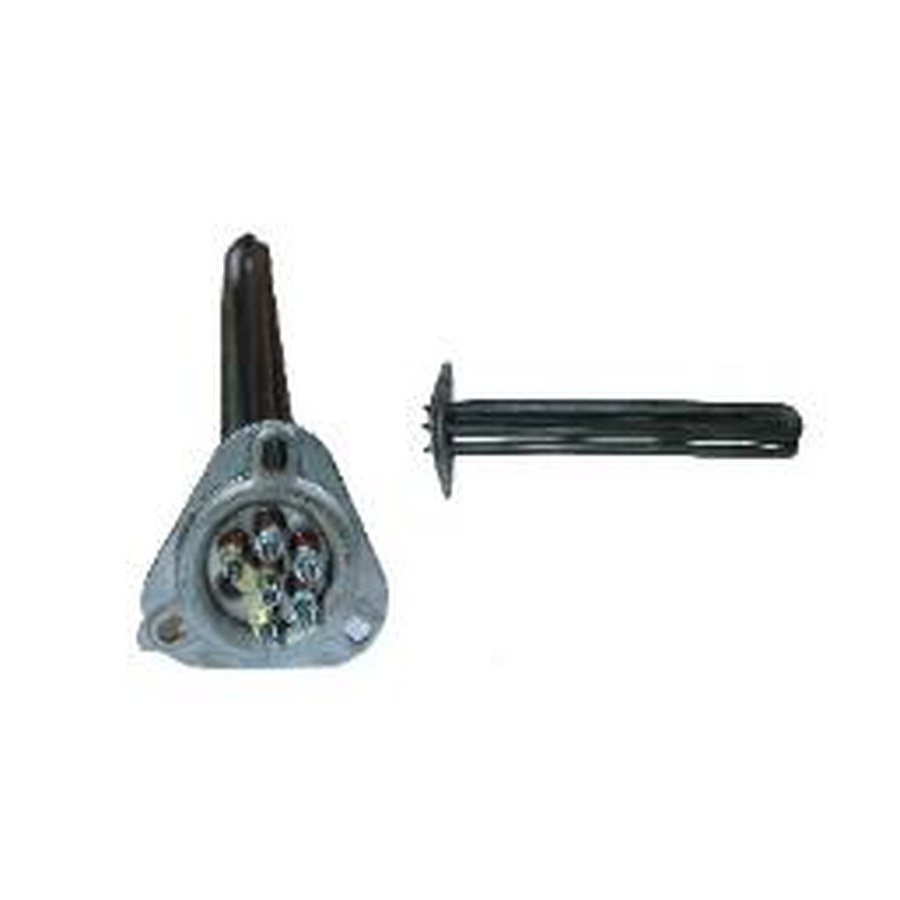

Блок ТЭН из для посудомоечной машины .нержавейки 6000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80, фото из каталога

Блок ТЭН · 6 кВт

Блок ТЭН из для посудомоечной машины .нержавейки 6000W / 220-380V / L=400мм на треугольном фланце 80мм*80мм*80

123фланец / резьба · вид сверху
6 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 6000W для треугольного фланца 80х80х80 мм

  • Форма и крепление: фланец треугольный, размер 80×80×80 мм, межосевое расстояние крепёжных отверстий 63 мм. Проверьте геометрию вашего старого узла.
  • Длина корпуса ТЭН: 400 мм (по прямой части трубки без учёта контактов и изгиба).
  • Мощность и напряжение: 6 кВт, 380 В (схема включения под это напряжение указана на детали).
  • Материал и выводы: корпус из нержавейки, контактные стержни выведены на фланец. Убедитесь, что у вашего образца такое же число и расположение выводов.
  • Присоединительные размеры: диаметр посадочного отверстия под фланец, количество и шаг крепёжных отверстий на вашем оборудовании должны совпадать с указанными.

Сверьте межосевое расстояние 63 мм на фланце 80х80х80 с вашим блоком

  • Приложите фото старого блока ТЭН с линейкой на фланце, чтобы подтвердить размеры 80×80×80 мм и расстояние 63 мм между центрами отверстий.
  • Укажите тип оборудования (марка, модель посудомоечной машины), куда устанавливалась деталь.
  • Сообщите длину корпуса ТЭН от плоскости фланца до конца трубки (ваша длина 400 мм).
  • Отметьте количество и диаметр крепёжных отверстий на фланце, способ фиксации (болты, гайки).
  • Если есть, укажите схему подключения (звезда/треугольник) и сечение подводимых проводов.

Изменим длину L=400 мм, мощность 6000W или напряжение 220-380V под образец

Делаем по образцу, фото или чертежу. По заказу меняем длину корпуса, мощность, напряжение, размер фланца или материал трубки под среду. Изменение конфигурации крепления и выводов также возможно по вашему техническому заданию.

Где применяют Блок ТЭН для посудомоечной машины

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также нагреватели данного типа устанавливают в котломоечные машины как отдельный мощный ТЭН-блок бойлера. В твердотопливных котлах подобные блоки ТЭН применяют для догрева, монтируя их в штатную бобышку котла или в обвязку.

Вопросы

Подойдёт ли этот блок для напряжения 220 В?

Да, сделаем под 220 В. Для заказа пришлите фото старой детали и укажите нужную мощность.

Можно ли сделать длину не 400, а 450 мм?

Да, сделаем другую длину. Приложите чертёж или образец с нужным размером.

Если у меня фланец не треугольный, а круглый, вы можете изготовить под него?

Да, меняем тип фланца. Пришлите фото или чертёж вашего крепления.

Подходит ли этот ТЭН для агрессивной среды (например, кислоты)?

Да, сделаем из материала, стойкого к вашей среде. Уточните состав среды и температуру.
