Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

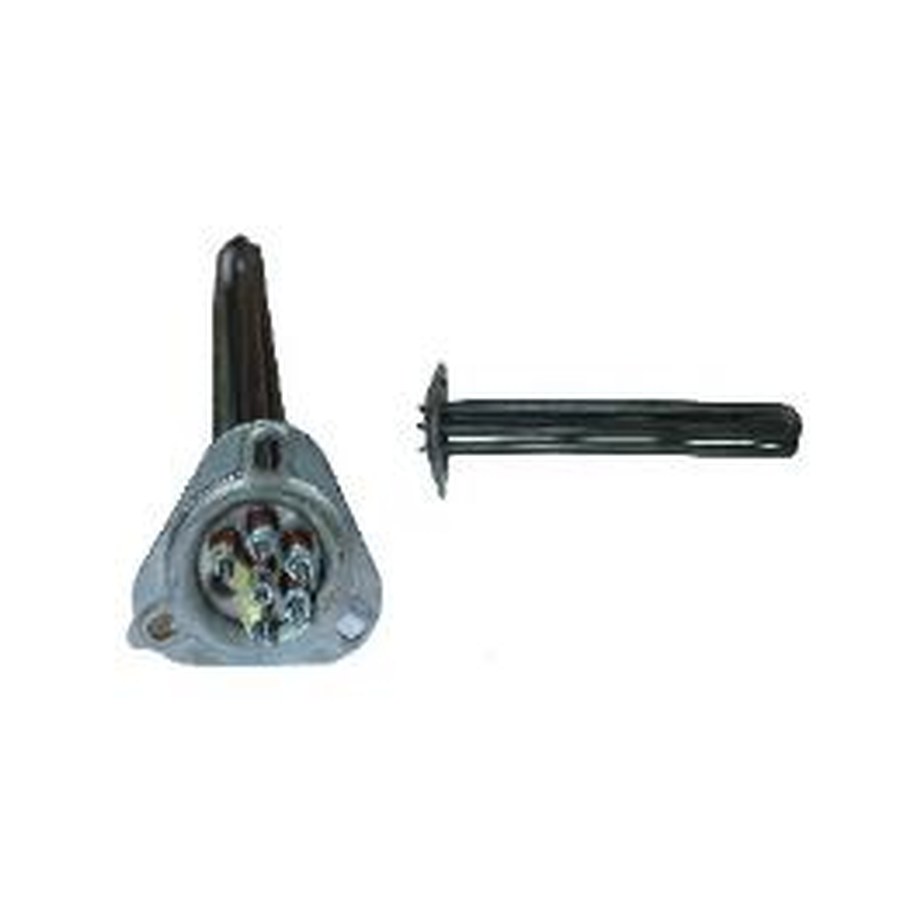

Проверка треугольного фланца 80х80х80 мм и межосевого расстояния 63 мм
- Сравните форму и размеры фланца. У этой детали треугольный фланец 80 x 80 x 80 мм, межосевое расстояние по крепежным отверстиям 63 мм.
- Проверьте длину трубки. Указано L = 330 мм (измеряется по прямой части без выводов и фланца).
- Убедитесь, что мощность вашего старого нагревателя 4,5 кВт при напряжении 380 В.
- Оцените количество и расположение выводов. Этот блок ТЭН имеет стандартный вывод под треугольный фланец.
- Материал корпуса нержавеющая сталь. Если старая деталь тоже из нержавейки, подходит.
Фото старого блока ТЭН 4500W из нержавейки для изготовления дубликата
- Чёткое фото вашего старого блока ТЭН с фланцем и выводами (вид сверху и сбоку).
- Размеры фланца и межосевые расстояния по крепежу (для сверки с нашим стандартом).
- Длину трубки от фланца до торца (L).
- Мощность и напряжение, если отличаются от 4,5 кВт / 380 В.
- Маркировку на старой детали (если есть) и тип оборудования (посудомоечная машина).
- Фото места установки (фланца в оборудовании) для проверки формы.
Изменение мощности и напряжения блока ТЭН 4500W 220-380V длиной 330 мм
Мы делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину трубки, размер фланца или материал корпуса под вашу среду. Пришлите старую деталь или её фото с размерами, и мы подберём вариант.
Блок ТЭН для посудомоечной машины: в каком оборудовании
Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также нагреватели данного типа применяются в твердотопливных котлах в качестве врезного блока для догрева теплоносителя. Кроме того, подобные блоки устанавливают в обогреватели блока цилиндров двигателя как иммерсионный нагреватель в системе охлаждения.
Вопросы
Мне нужно напряжение 220 В, а не 380. Вы сможете сделать такой же блок ТЭН?
Да, сделаем. Пришлите фото вашего старого нагревателя и укажите мощность, которая вам нужна при 220 В.
У моего фланца другое межосевое расстояние (не 63 мм). Вы изготовите под мои крепления?
Да, сделаем фланец с вашими отверстиями. Приложите чертёж или размеры старого фланца.
Длина трубки должна быть 350 мм, а не 330. Это возможно?
Да, изготовим блок ТЭН с нужной длиной. Укажите её при заказе.
Мне нужен нагреватель для агрессивной среды (кислота, щёлочь). Вы можете сделать из другого сплава?
Да, подберём материал корпуса под вашу среду. Сообщите тип среды и условия работы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
