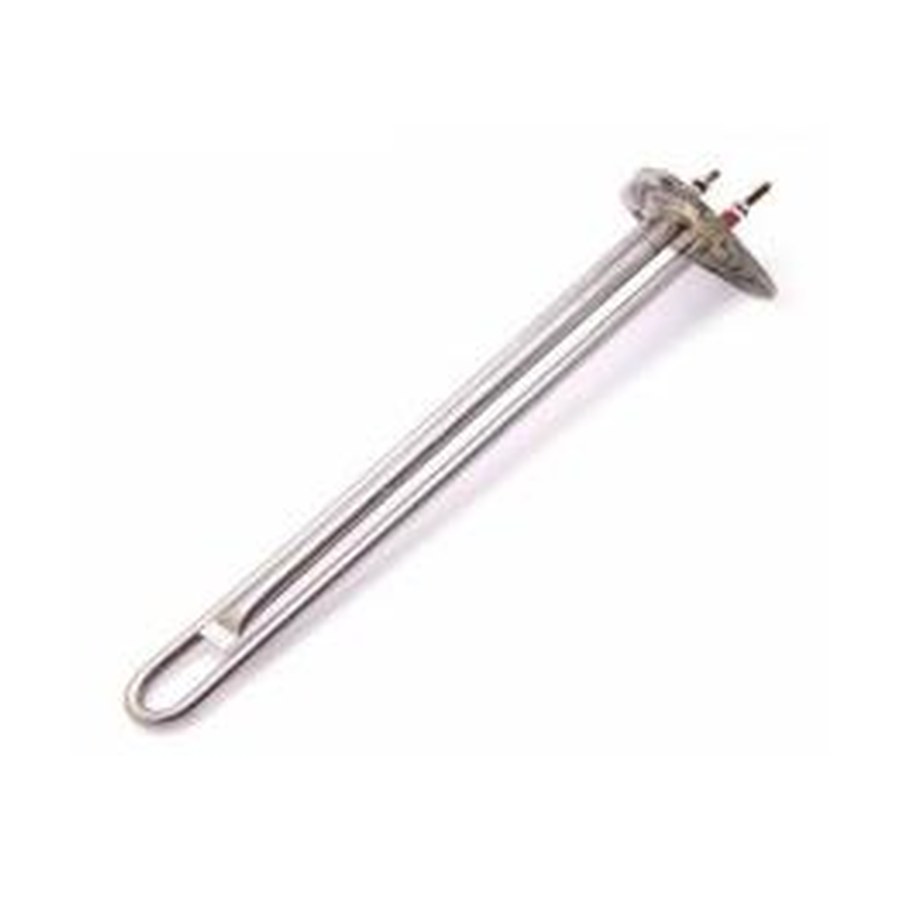

Блок ТЭН для посудомоечной машины из нержавейки 3000W / 220-380V / L=330мм на треугольном фланце 80мм*80мм*80м, фото из каталога

Блок ТЭН · 3 кВт

Блок ТЭН для посудомоечной машины из нержавейки 3000W / 220-380V / L=330мм на треугольном фланце 80мм*80мм*80м

123фланец / резьба · вид сверху
3 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить блок ТЭН 3000W 220-380V на треугольном фланце 80мм со своим

  • Сравните форму и размеры фланца: треугольный, сторона 80 мм, межосевое расстояние по крепежным отверстиям 63 мм.
  • Проверьте длину корпуса ТЭН (без фланца): 330 мм.
  • Убедитесь, что мощность и напряжение соответствуют: 3 кВт, 380 В (возможно подключение на 220 В при переключении схемы).
  • Оцените расположение и количество выводов: для блока на треугольном фланце выводы обычно выходят с одной стороны.
  • Сверьте материал корпуса: нержавеющая сталь для посудомоечной машины.

Что прислать для замера сторон 80мм и межосевого 63мм на фланце

  • Фото старой детали с чётким изображением фланца (с замерами сторон и межосевого расстояния).
  • Укажите длину корпуса ТЭН от фланца до конца (330 мм или своё значение).
  • Сообщите мощность и напряжение, если отличаются от штатных (3 кВт, 380 В).
  • Приложите схему подключения или фото выводов, если конструкция нестандартная.
  • Название и модель посудомоечной машины (если есть) для уточнения посадочного места.

Если нужен не такой блок ТЭН - меняем мощность, напряжение, длину 330мм

Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину корпуса, форму или размеры фланца, а также материал корпуса под вашу среду. Для изменений пришлите старую деталь или её фото с размерами и параметрами.

Блок ТЭН для посудомоечной машины из нержавейки: в каком оборудовании

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН устанавливается в бойлер ополаскивания или в ванну мойки. Также нагреватели этого типа используются в котломоечных машинах в качестве отдельного мощного ТЭН-блока бойлера.

Вопросы

Можно ли сделать этот блок на 220 В вместо 380 В?

Да, сделаем. Пришлите старую деталь или укажите мощность, которая вам нужна, и схему подключения.

Подойдёт ли этот ТЭН, если у меня межосевое расстояние 70 мм?

Нет, у этого блока межосевое 63 мм. Мы можем изготовить с другим креплением по вашему образцу.

Выпускаете ли такую же деталь из другого металла, например для агрессивной среды?

Да, сделаем из материала под вашу среду. Пришлите фото старого ТЭН и опишите условия работы.

Если длина корпуса 330 мм не подходит, вы можете сделать короче или длиннее?

Да, меняем длину по вашему запросу. Для этого приложите чертёж или фото с точным размером.
