Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

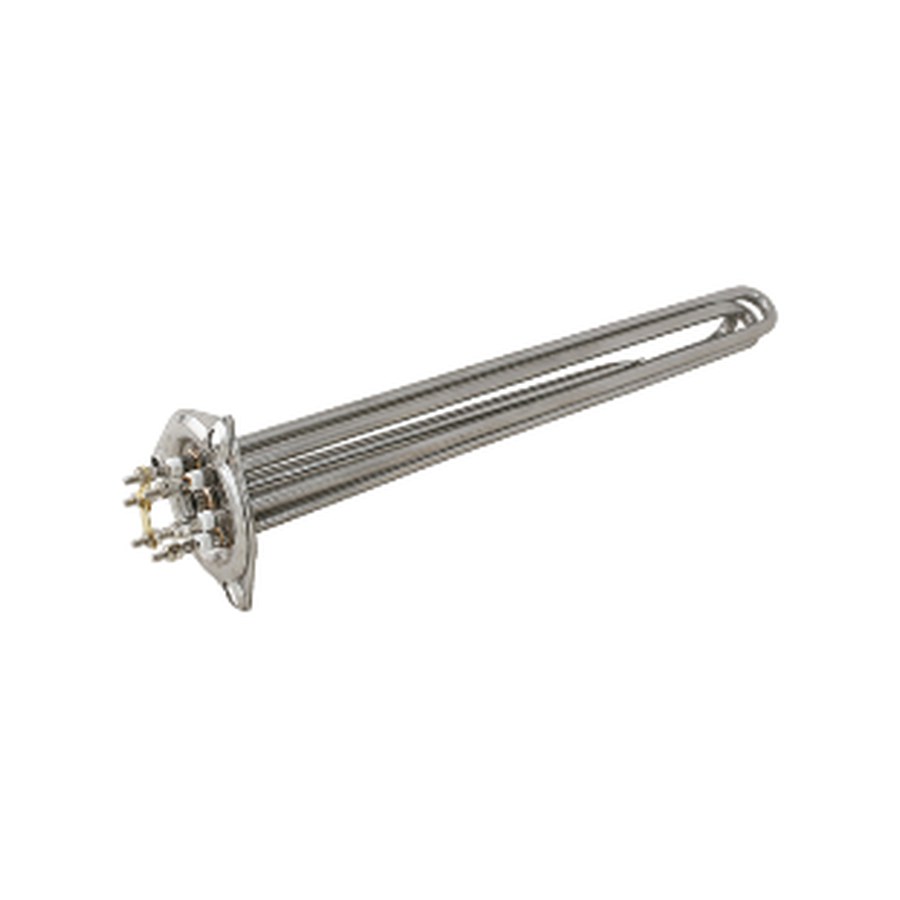

Как сверить со своим блоком ТЭН
- Сравните форму фланца: треугольник со стороной 90 мм, межосевое расстояние по крепежным отверстиям 75 мм. Убедитесь, что отверстия на вашем фланце совпадают.
- Проверьте длину трубки: 450 мм от фланца до конца ТЭН. Измерьте расстояние от крепежной плоскости до изгиба или торца.
- Уточните мощность и напряжение: 12000 Вт, 380 В. Если на старой детали указано другое напряжение, этот блок не подойдет напрямую.
- Посмотрите на выводы: стандартные шпильки или клеммы под треугольный фланец. Количество выводов должно соответствовать схеме подключения (звезда/треугольник) для 380 В.
- Проверьте материал: трубки из нержавейки, фланец металлический. Вес и внешний вид должны совпадать с вашим образцом.
Что прислать для заказа этого блока
- Фото старой детали с двух сторон: фланец и трубки в сборе. Четко покажите расположение выводов.
- Чертеж или эскиз с размерами: длина трубки, толщина фланца, диаметр крепежных отверстий. Если есть маркировка на корпусе, укажите её.
- Уточните количество выводов и схему подключения (например, 3 фазы, 380 В). Для этого блока мощность 12 кВт на 380 В.
- Если блок ставится в конкретную модель посудомоечной машины, назовите модель или марку оборудования.
- Укажите, нужна ли герметизация фланца или дополнительные прокладки.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность под другое напряжение, конфигурацию выводов или материал трубок под агрессивную среду. Изменяем шаг крепежных отверстий на фланце при наличии эскиза.
Где применяют такие нагреватели
Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также подобные блоки применяют в котломоечных машинах для отдельного мощного ТЭН-блока бойлера.
Вопросы
Можно ли сделать этот блок на 220 В вместо 380 В?
Да, сделаем. Пришлите желаемую мощность для 220 В и схему подключения.
Подойдет ли этот блок, если у меня межосевое расстояние 70 мм, а не 75 мм?
Нет, этот блок имеет фиксированное межосевое 75 мм. По заказу изготовим с вашим размером, пришлите чертеж фланца.
Можно ли увеличить длину трубок до 500 мм?
Да, сделаем. Укажите длину и проверьте, влезает ли она в ваше оборудование.
Нужен блок из нержавейки, но для работы в щелочной среде. Вы используете другой сплав?
Да, сделаем из материала, стойкого к вашей среде. Приложите описание среды или требования к коррозионной стойкости.
