Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим образцом

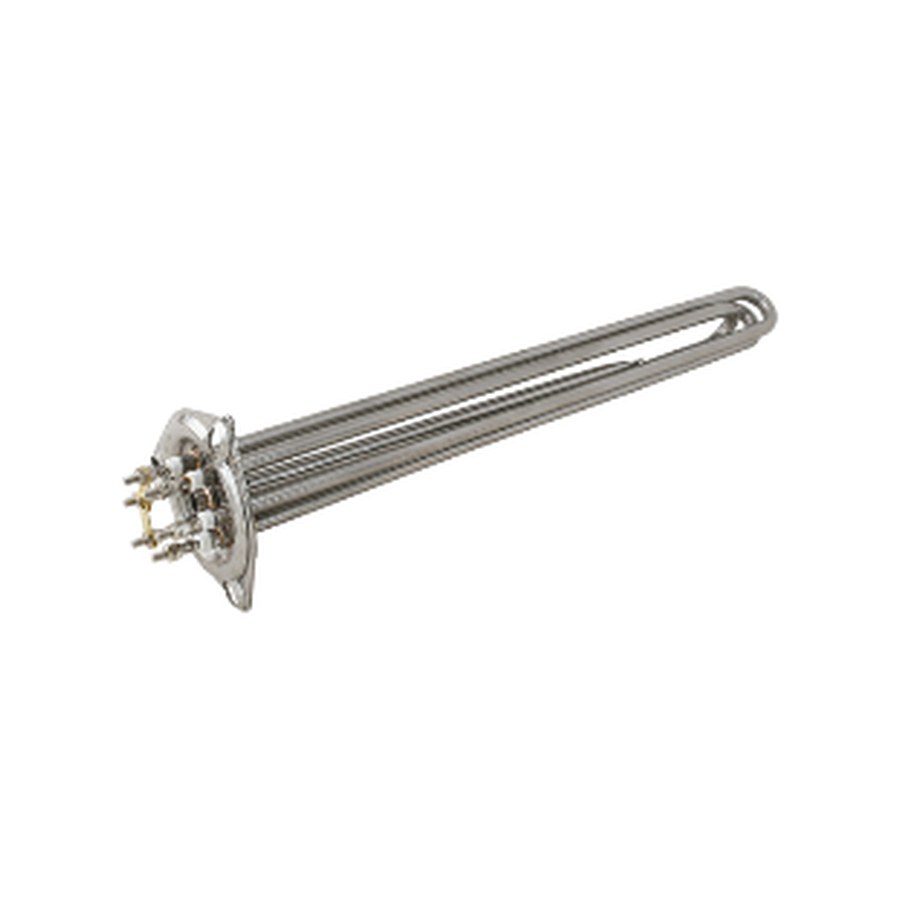

- Сверьте форму фланца: равносторонний треугольник со стороной 90 мм, межосевое расстояние между крепёжными отверстиями 75 мм.
- Убедитесь, что общая длина ТЭН (без выводов) составляет 350 мм.
- Проверьте мощность 10 кВт и подключение на 380 В (схему треугольника или звезды уточните по маркировке старой детали).
- Контролируйте материал корпуса и фланца: нержавеющая сталь.
- Оцените тип и расположение выводов: они должны совпадать с вашим образцом по сечению и шагу.
Что прислать для изготовления
- Фото старого блока ТЭН с разных сторон, включая фланец, крепёжные отверстия и выводы.
- Чёткий замер межосевого расстояния по крепёжным отверстиям (75 мм) и общей длины (350 мм).
- Указание мощности (10 кВт) и напряжения (380 В), если маркировка стёрта.
- Схему подключения (звезда или треугольник), если она не очевидна.
- Фото места установки (посудомоечная машина) для уточнения габаритов блока.
- Образец детали, если возможна отправка, для точного копирования.
Если нужен не точно такой же
Мы делаем деталь по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, тип фланца или материал корпуса под вашу среду и оборудование. Для изменений пришлите старый образец и параметры, которые нужно скорректировать.
Где применяют такие нагреватели
Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также нагреватели этого типа применяются в котломоечных машинах в качестве отдельного мощного ТЭН-блока бойлера.
Вопросы
Можно ли сделать этот блок ТЭН на другое напряжение, например 220 В?
Да, сделаем. Для этого пришлите мощность, которую нужно сохранить, или укажите новую.
Подойдёт ли этот фланец, если у меня межосевое расстояние 80 мм?
Нет, у этого блока межосевое 75 мм. Мы можем изготовить фланец с другим межосевым расстоянием по вашему образцу.
Можно ли заменить нержавейку на другой материал, если среда агрессивная?
Да, сделаем из другого материала по вашему образцу или чертежу.
Возможно ли изменить длину трубки, если 350 мм не входит в мой корпус?
Да, сделаем другую длину. Пришлите точный размер и фото места установки.
