ТЭН-Миасс

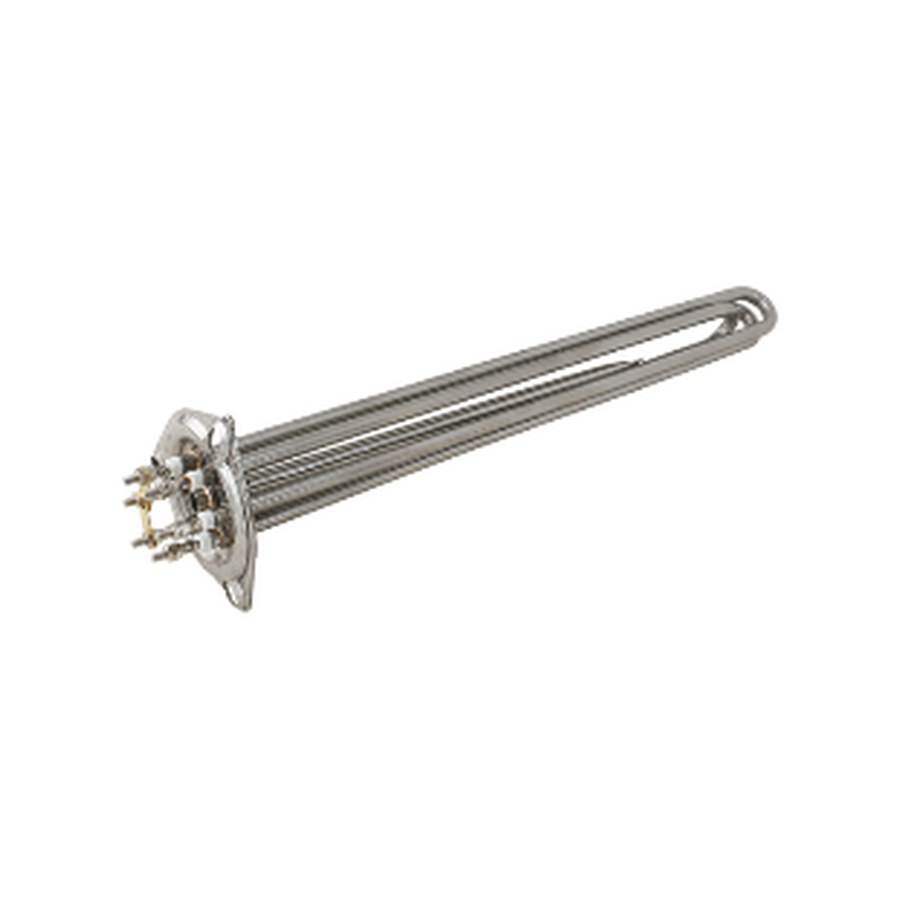

Блок ТЭН для посудомоечной машины .из нержавейки 9000W / 220-380V / L=400мм на треугольном фланце 90мм*90мм*90, фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭН для посудомоечной машины .из нержавейки 9000W / 220-380V / L=400мм на треугольном фланце 90мм*90мм*90

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте треугольный фланец 90х90х90 мм с межосевым расстоянием 75мм

  • Сравните форму фланца: треугольный, размер 90 мм на 90 мм на 90 мм, межосевое расстояние по крепежным отверстиям 75 мм.
  • Проверьте длину корпуса (без выводов): 400 мм.
  • Убедитесь, что мощность 9000 Вт (9 кВт) и напряжение 380 В (трёхфазное, 220/380 В).
  • Посмотрите на выводы: их должно быть три, под треугольное или звездное подключение.
  • Материал оболочки - нержавеющая сталь, как у этого блока.

Приложите фото блока ТЭН 9000W на 220-380V для сверки геометрии

  • Фото старого блока ТЭН с фланцем: вид сверху и сбоку, чтобы мы видели геометрию и расположение выводов.
  • Размеры: межосевое расстояние на фланце (у этого 75 мм), длина трубки (у этого 400 мм).
  • Схему подключения или маркировку на старом блоке, если есть (например, мощность, напряжение, количество фаз).
  • Уточните, на какое напряжение и схему подключения рассчитан ваш старый блок (звезда или треугольник, 220/380 В).
  • Если блок ставился в конкретную модель посудомоечной машины, укажите её название или фото шильдика.

Под заказ меняем мощность 9000W, напряжение 220-380V или длину 400мм

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, форму и размеры фланца, а также материал оболочки под вашу среду. Для этого пришлите размеры старой детали и условия работы.

Блок ТЭН для посудомоечной машины: в каком оборудовании

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется для нагрева воды в бойлере ополаскивания и в ванне мойки. Также их применяют в котломоечных машинах для мощного нагрева в бойлере. Кроме того, блок ТЭН устанавливают в твердотопливные котлы в качестве врезного нагревателя для догрева теплоносителя.

Вопросы

Мне нужно другое напряжение, например 220 В однофазное. Вы сделаете?

Да, сделаем. Пришлите фото старого блока, его мощность и схему подключения (однофазный или трёхфазный).

У меня фланец другой формы, не треугольник. Можно изменить крепление?

Да, сделаем под любой фланец по вашему образцу или чертежу. Приложите фото с размерами.

Нужна длина не 400 мм, а 500 мм. Это возможно?

Да, сделаем по заказу. Укажите нужную длину и мощность, чтобы сохранить нагрузку на поверхность.

ТЭН будет работать в агрессивной среде. Вы можете сделать из другого материала?

Да, сделаем из материала, подходящего под вашу среду. Пришлите описание среды или фото старого элемента с коррозией.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
