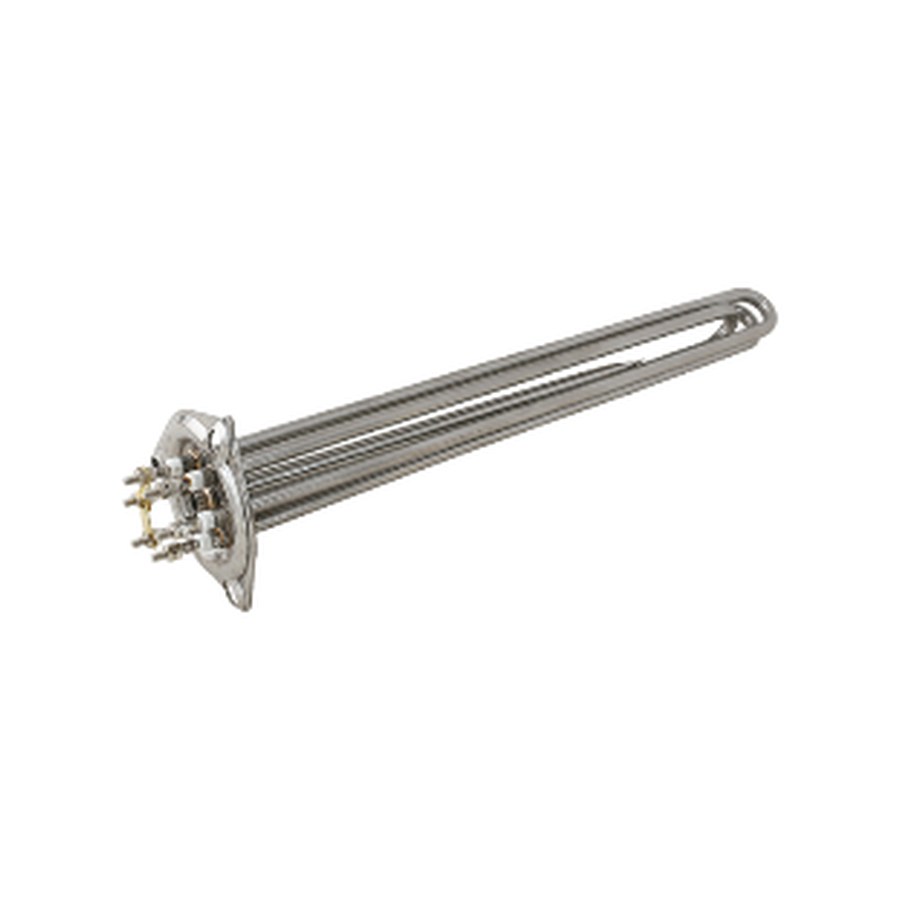

Блок ТЭН для посудомоечной машины .из нержавейки 7500W / 220-380V / L=400мм на треугольном фланце 90мм*90мм*90, фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН для посудомоечной машины .из нержавейки 7500W / 220-380V / L=400мм на треугольном фланце 90мм*90мм*90

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Блок ТЭН 7500W 220-380V с фланцем 90х90х75 мм

  • Сравните форму крепежного фланца: треугольник со стороной 90 мм и расстоянием между центрами отверстий 75 мм. Убедитесь, что межосевое расстояние совпадает с вашей старой деталью.
  • Проверьте длину трубки ТЭН: 400 мм (L). Измерьте от торца фланца до конца нагревателя.
  • Сверьте мощность и напряжение: 7500 Вт (7,5 кВт) при подключении на 380 В. Если ваша деталь работала от 220 В, этот блок потребует переключения.

Как сверить треугольный фланец 90 мм и межосевое 75 мм

  • Фото старой детали с чётким видом фланца, его сторон и отверстий.
  • Фото маркировки на корпусе или упаковке (если сохранилась).
  • Укажите, сколько контактов на выводах и их расположение (если есть клеммы или провода).
  • Сообщите, в каком оборудовании стоял блок (модель посудомоечной машины).
  • Если деталь не снята, сделайте замеры посадочного места: глубину гнезда и диаметр отверстия под фланец.

Замена блока ТЭН 7500W на фланце 90 мм под заказ

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение или форму фланца под вашу задачу. Для этого пришлите старую деталь или её размеры с фото места установки.

Где применяют Блок ТЭН для посудомоечной машины

Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также нагреватели этого типа устанавливают в обогревателях блока цилиндров двигателя в качестве иммерсионного элемента. Кроме того, они применяются в твердотопливных котлах в виде врезного резьбового блока для догрева.

Вопросы

Можно ли сделать этот блок на 220 В вместо 380 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите, какая мощность вам нужна.

Подойдет ли этот фланец, если отверстия на моём баке расположены иначе?

Нет, межосевое расстояние 75 мм и треугольная форма строго заданы. По заказу изготовим фланец с другими размерами по вашему чертежу.

Какой материал трубок для работы в жёсткой воде?

В этом блоке трубки из нержавейки. Если нужен другой материал под агрессивную среду, сделаем по заказу: пришлите фото и описание условий.

Можно ли уменьшить длину нагревателя до 300 мм?

Да, сделаем любую длину по вашему образцу. Для заказа приложите фото старой детали и укажите точный размер.
