Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: три главных параметра

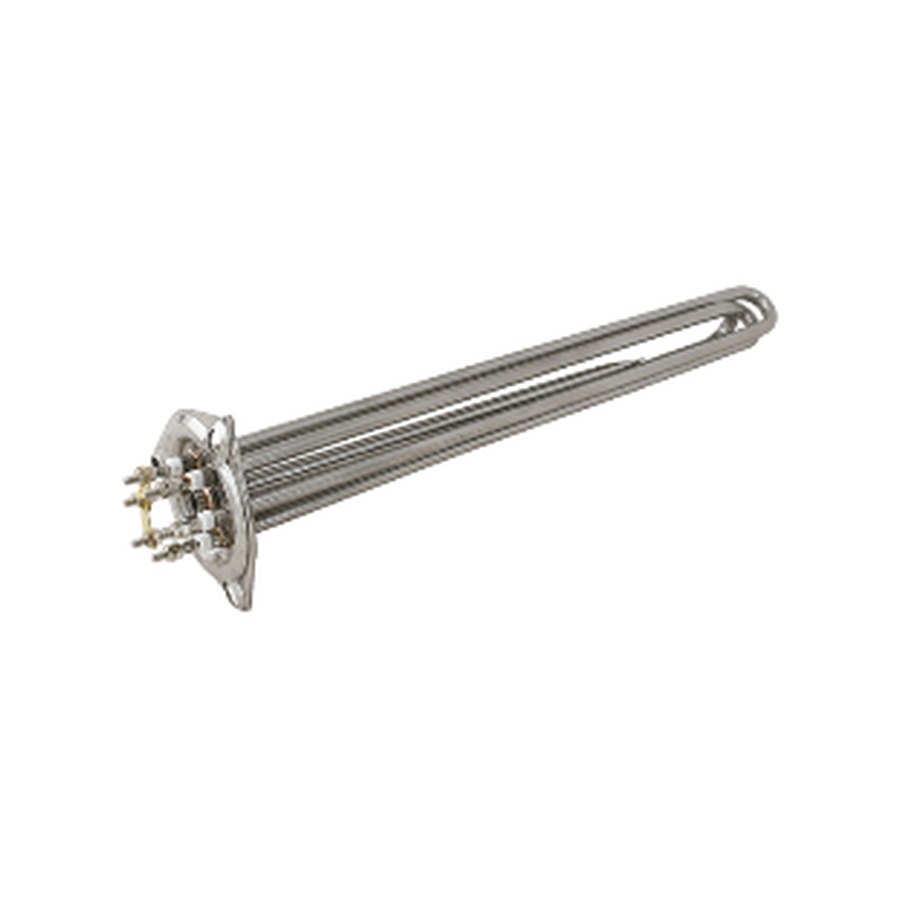

- Сравните форму и крепление: треугольный фланец 90х90х90 мм, межосевое расстояние по крепежным отверстиям 75 мм. Ваша деталь должна совпадать по этим размерам.
- Проверьте длину трубки: L=400 мм. Измерьте старый блок от края фланца до противоположного конца.
- Убедитесь, что мощность 6000 Вт и напряжение 380 В соответствуют вашим условиям. Если на старой детали есть маркировка, сверьте эти цифры.
Что прислать именно для этого товара
- Фото старого блока ТЭН с фланцем, чтобы мы увидели форму и крепление.
- Чертеж или эскиз с размерами: укажите длину 400 мм, стороны фланца 90 мм и межосевое 75 мм.
- Фото клеммной колодки или выводов: покажите, как подключался ваш блок.
- Модель или марку посудомоечной машины, если она известна. Это ускорит проверку совместимости.
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, форму крепления или материал под вашу среду. Пришлите старую деталь с пометками о желаемых изменениях.
Где применяют такие нагреватели
Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также нагреватели этого типа устанавливают в твердотопливные котлы в качестве врезного резьбового блока для догрева теплоносителя.
Вопросы
Блок рассчитан на 380 В, а у меня сеть 220 В. Вы сделаете такой же под 220 В?
Да, сделаем. Пришлите фото старого блока и укажите в заказе напряжение 220 В.
Фланец 90х90 мм не подходит к моему оборудованию. Можно изменить межосевое расстояние?
Да, сделаем. Приложите чертеж с нужным межосевым расстоянием.
Нужна длина трубки 450 мм вместо 400 мм. Это возможно?
Да, сделаем. Укажите в заказе длину 450 мм и пришлите фото с размерами.
Нагреватель будет работать в агрессивной среде. Вы можете изменить материал?
Да, сделаем. Пришлите описание среды и фото старой детали, мы подберем материал.
