Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

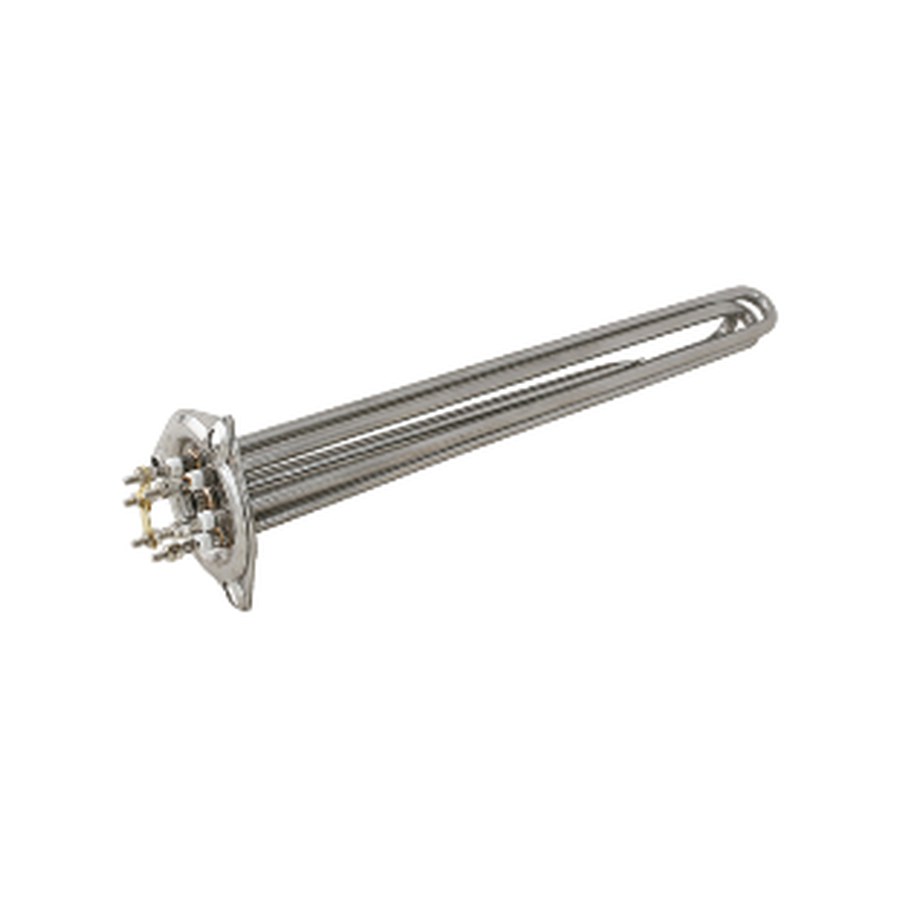

Сверить треугольный фланец 90х90х90 и межосевое 75 мм
- Сравните форму фланца: треугольный, сторона 90 мм, межосевое расстояние по крепежным отверстиям 75 мм.
- Проверьте длину трубки ТЭН: 330 мм.
- Убедитесь, что мощность 4,5 кВт и напряжение 380 В.
- Оцените материал: корпус из нержавейки.
- Посмотрите тип выводов и их расположение на фланце.
Прислать фото блока ТЭН 4500W 220-380V с двух сторон
- Фото старого блока ТЭН с двух сторон (фланец и трубки).
- Чёткий снимок маркировки на фланце или корпусе, если она есть.
- Замеры длины трубки (от фланца до торца) и сторон треугольника.
- Укажите модель посудомоечной машины или оборудования, куда ставится деталь.
- Приложите фото места установки (фланец в сборе, если возможно).
Изменить длину 330 мм мощность или напряжение под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, материал корпуса, форму или размер фланца, расположение отверстий.
Применение: Блок ТЭН для посудомоечной машины
Такие нагреватели ставят в профессиональные посудомоечные машины, где блок ТЭН используется в бойлере ополаскивания и в ванне мойки. Также они устанавливаются в котломоечных машинах как отдельный мощный ТЭН-блок бойлера.
Вопросы
Можно сделать на 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
Подойдет ли этот блок для агрессивной среды?
Да, сделаем из нержавейки. Для уточнения пришлите фото и описание среды.
Можно увеличить длину трубки до 400 мм?
Да, сделаем. Приложите чертёж или замер старой детали.
Фланец другой формы, отверстия не совпадают. Вы можете сделать под мой?
Да, сделаем по вашему образцу. Пришлите фото и размеры фланца.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
