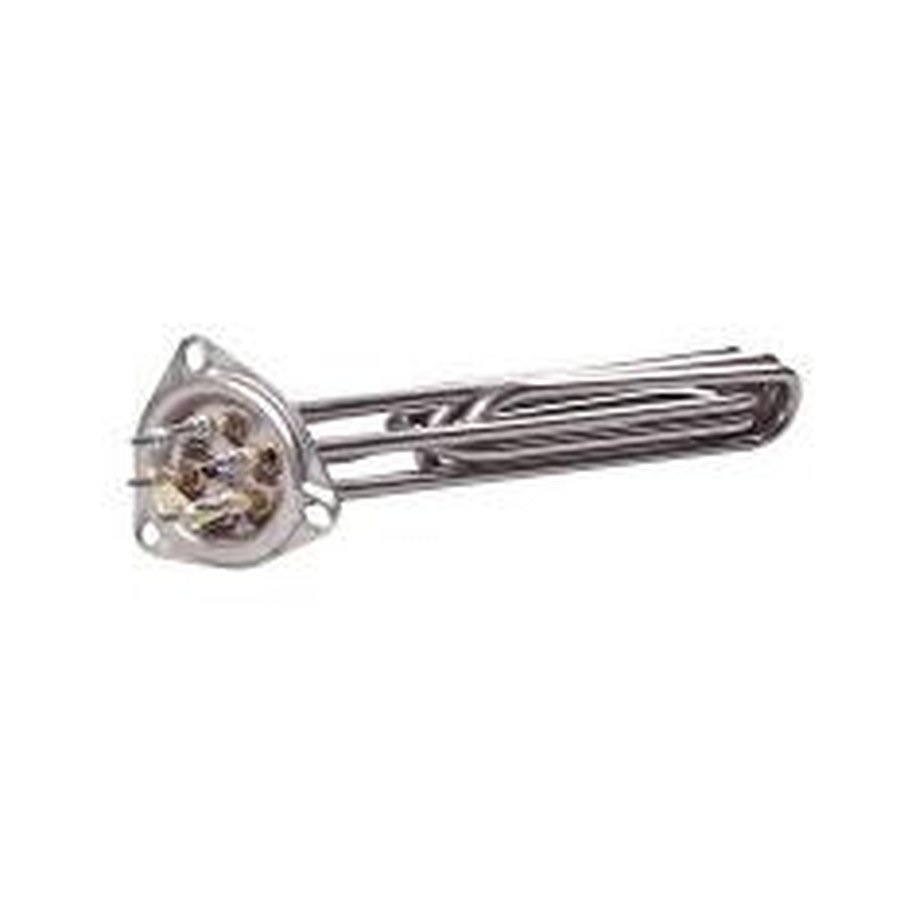

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 9000W / 220-380V / L=350мм на треугольном ф, фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 9000W / 220-380V / L=350мм на треугольном ф

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка посадочных и присоединительных размеров

  • Сравните форму и расположение крепления: треугольный фланец 90 мм на 90 мм на 90 мм, межосевое расстояние по крепежным отверстиям 75 мм.
  • Проверьте длину трубки ТЭН: 350 мм, считая от фланца до противоположного конца изгиба.
  • Убедитесь, что форма ТЭН петлевая (скрепка), без оребрения, гладкая трубка из нержавейки.
  • Сверьте мощность 9 кВт и напряжение 380 В (подключение на 380 В, возможно переключение на 220 В по схеме звезда/треугольник).
  • Посмотрите на выводы: они должны соответствовать вашему типу клемм или контактов на старой детали.

Что прислать для изготовления по вашему образцу

  • Фото старого блока ТЭН с разных сторон: покажите фланец, изгиб трубки, выводы и маркировку.
  • Чертеж или эскиз с указанием всех размеров: длина трубки, размеры фланца, межосевое, диаметр крепежных отверстий.
  • Если деталь не демонтирована - укажите модель посудомоечной машины и приложите фото места установки.
  • Напишите, какие контакты и подводка проводов используются (например, клеммная колодка или винтовые зажимы).
  • Уточните, нужно ли сохранить точное расположение выводов относительно фланца.

Если требуется изменить параметры под вашу задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, размер и форму фланца, а также материал трубки под вашу среду. Для изменений пришлите старую деталь или её фото с размерами и укажите новые требования.

Где применяют такие нагреватели

Такие нагреватели ставят в профессиональные посудомоечные машины, где они используются в узле ТЭНа бойлера ополаскивания и ТЭНа ванны мойки. Также блоки ТЭН подобного типа применяются в котломоечных машинах в качестве отдельного мощного нагревателя бойлера.

Вопросы

Мне нужно напряжение 220 В, а не 380 В. Сделаете?

Да, сделаем под 220 В. Пришлите фото старого ТЭН и укажите желаемую мощность.

У меня фланец другой формы, не треугольный, и отверстия смещены. Вы можете повторить?

Да, сделаем фланец вашей формы и с вашим межосевым расстоянием. Приложите чертеж или обведите старый фланец на бумаге.

Трубка длиннее 350 мм, и мне нужно, чтобы она была из нержавейки, но для другой среды. Это возможно?

Да, изменим длину трубки и подберём материал под вашу среду. Пришлите фото старой детали и укажите, в какой среде она работает.

У меня блок ТЭН с тремя выводами, а у этого два. Можно сделать три вывода для подключения на 380 В?

Да, сделаем с тремя выводами. Приложите фото вашего подключения и укажите схему соединения (звезда или треугольник).

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
