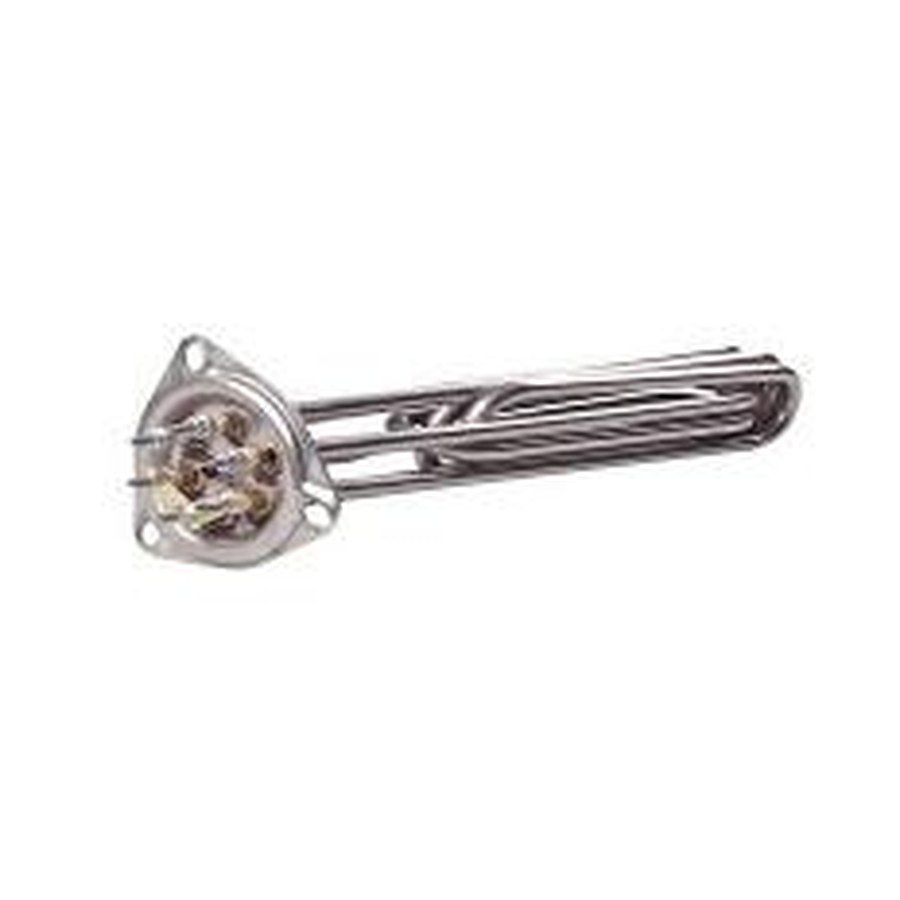

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 8000W / 220-380V / L=350мм на треугольном ф, фото из каталога

Блок ТЭН · 8 кВт

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 8000W / 220-380V / L=350мм на треугольном ф

123фланец / резьба · вид сверху
8 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 8 кВт; можно меньше или больше, примерно от 4,8 кВт до 11,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить блок ТЭН 8000W 220-380V L=350мм с фланцем 90х90х75мм

  • Форма блока: петлевой ТЭН (скрепка) из нержавейки, без ребер, гладкая трубка.
  • Крепежный фланец: треугольный, размер 90×90×90 мм, межосевое расстояние по отверстиям 75 мм.
  • Длина трубки: 350 мм (от фланца до дальнего конца).
  • Мощность и напряжение: 8000 Вт, напряжение 380 В (трехфазное подключение). Для проверки убедитесь, что старая деталь рассчитана на 8 кВт и 380 В.
  • Подключение: три вывода (под три фазы). Количество и расположение выводов должно совпадать.

Что прислать для блока ТЭН из нержавейки 8000W на треугольном фланце 90мм

  • Фото старого блока ТЭН со всех сторон: общий вид, форма петли, крепление фланца.
  • Фото фланца с линейкой или штангенциркулем: замерьте стороны треугольника и межосевое расстояние по крепежным отверстиям (указано 75 мм).
  • Уточните длину трубки (350 мм) и тип подключения (три вывода, 380 В).
  • Сообщите мощность (8 кВт) и напряжение (380 В) с шильдика старого нагревателя, если он есть.
  • Если меняете оборудование, приложите фото посадочного места на машине (размер и форма фланца).

Замена блока ТЭН петлевого 8000W 220-380V L=350мм по чертежу

Делаем по образцу, фото или чертежу. По заказу меняем форму петли, длину трубки, размер и конфигурацию фланца, количество и тип выводов, а также мощность и напряжение под вашу сеть. Для изменений пришлите эскиз или описание требуемых параметров.

Блок ТЭН для посудомоечной машины: в каком оборудовании

Такие нагреватели ставят в профессиональные посудомоечные машины и твердотопливные котлы. В посудомоечных машинах блок ТЭН используется в бойлере ополаскивания и ванне мойки. В твердотопливных котлах он устанавливается в штатную бобышку или обвязку для догрева теплоносителя.

Вопросы

Можно ли сделать такой блок ТЭН на другое напряжение, например 220 В?

Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали для сверки крепления и длины.

Подойдет ли этот блок, если у меня другое межосевое расстояние на фланце?

Нет, этот блок строго под межосевое 75 мм на треугольном фланце 90×90×90 мм. Если у вас другое, вышлите чертеж или точные замеры вашего фланца, сделаем по ним.

Можно увеличить длину трубки, чтобы он встал в мой бак?

Да, изменим длину под ваш размер. Приложите фото посадочного места и нужную длину от фланца до конца петли.

Сделаете такой же блок, но из другого материала, если у меня агрессивная среда?

Да, подберем материал под вашу среду. Для этого сообщите тип среды (щелочь, кислота, температура) и пришлите фото старой детали.
