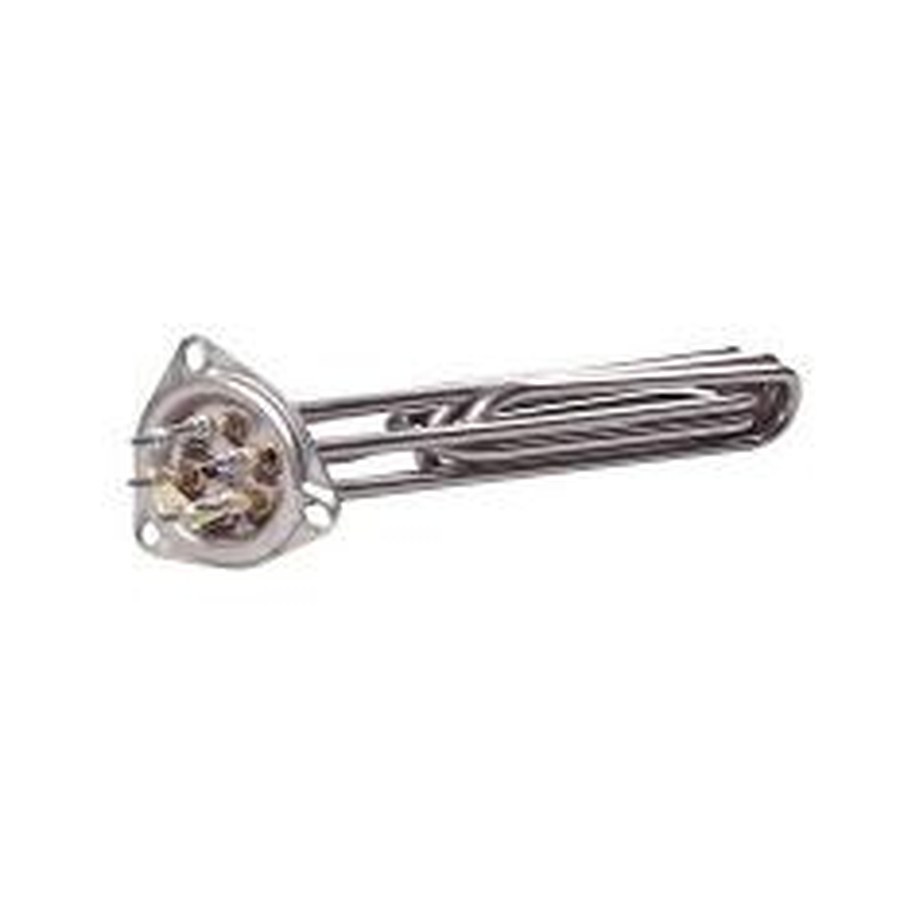

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 6000W / 220-380V / L=350мм на треугольном ф, фото из каталога

Блок ТЭН · 6 кВт

Блок ТЭН ПЕТЛЕВОЙ- скрепка для посудомоечной машины .из нержавейки 6000W / 220-380V / L=350мм на треугольном ф

123фланец / резьба · вид сверху
6 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте петлевую форму и треугольный фланец 90х90 мм с межосевым 75 мм

  • Форма и тип: убедитесь, что старая деталь петлевая (скрепка) и выполнена из нержавейки.
  • Габаритная длина: измерьте длину от основания до дальней петли - она должна быть 350 мм.
  • Фланец и крепление: треугольный фланец 90х90х90 мм с межосевым расстоянием по крепежным отверстиям 75 мм.
  • Мощность и напряжение: на старой детали указано 6000 Вт (6 кВт) при подключении 380 В (для трехфазной сети).
  • Выводы: проверьте количество и расположение контактов - они должны совпадать с вашим образцом.

Пришлите фото старого блока ТЭН 6000W 220-380V сбоку и сверху

  • Фото старого блока ТЭН сбоку и сверху, чтобы видно было форму петель и фланца.
  • Фото фланца с линейкой рядом, чтобы было видно межосевое расстояние 75 мм.
  • Если есть маркировка на корпусе - сфотографируйте её без расшифровки.
  • Укажите, что требуется блок ТЭН петлевой из нержавейки 6 кВт / 380 В, L=350 мм на треугольном фланце 90х90х90 мм.
  • Для сверки приложите чертёж или эскиз с указанием длины и размеров фланца, если есть.

Изменим длину 350мм мощность 6000W или напряжение 220-380V под ваш заказ

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, размер или форму фланца, а также материал под среду заказчика.

Применение: Блок ТЭН для посудомоечной машины

Такие нагреватели ставят в профессиональные посудомоечные машины, а также в твердотопливные котлы в качестве блока ТЭН для догрева. В посудомоечных машинах нагреватель используется в бойлере ополаскивания и в ванне мойки.

Вопросы

Можно ли сделать этот блок ТЭН с другим напряжением, например 220 В?

Да, сделаем под ваше напряжение. Для этого пришлите фото старого блока и укажите нужное напряжение.

Подойдет ли этот блок, если у меня не треугольный фланец, а круглый?

Нет, этот блок только с треугольным фланцем 90х90х90 мм. Если нужно другое крепление, сделаем по вашему образцу или чертежу.

Можно ли заказать такой же блок, но с длиной петель 400 мм?

Да, сделаем с другой длиной. Приложите фото старой детали с линейкой и укажите нужную длину.

Подойдет ли этот блок для агрессивной среды, например кислотной?

Этот блок из нержавейки, но для агрессивной среды потребуется другой материал. Пришлите фото и описание среды, подберём.
