Трубчатый ТЭН · маркировка по ГОСТ 13268-88

330развёрнутая длинаAконтактный стержень8,5диаметр12мощностьPсреда230напряжение

Тэн-б4-330 а 8,5/12 р230. ТЭН для парогенератора пароконвектомата ПКА-20 (20 уровней) и посудомоечной машины М

развёрнутая длина 3300 мм
контактный стержень 40 мм
диаметр 8,5 мм
мощность 12 кВт
среда Вода, слабые растворы щелочей (pH 7–9)
напряжение 230 В

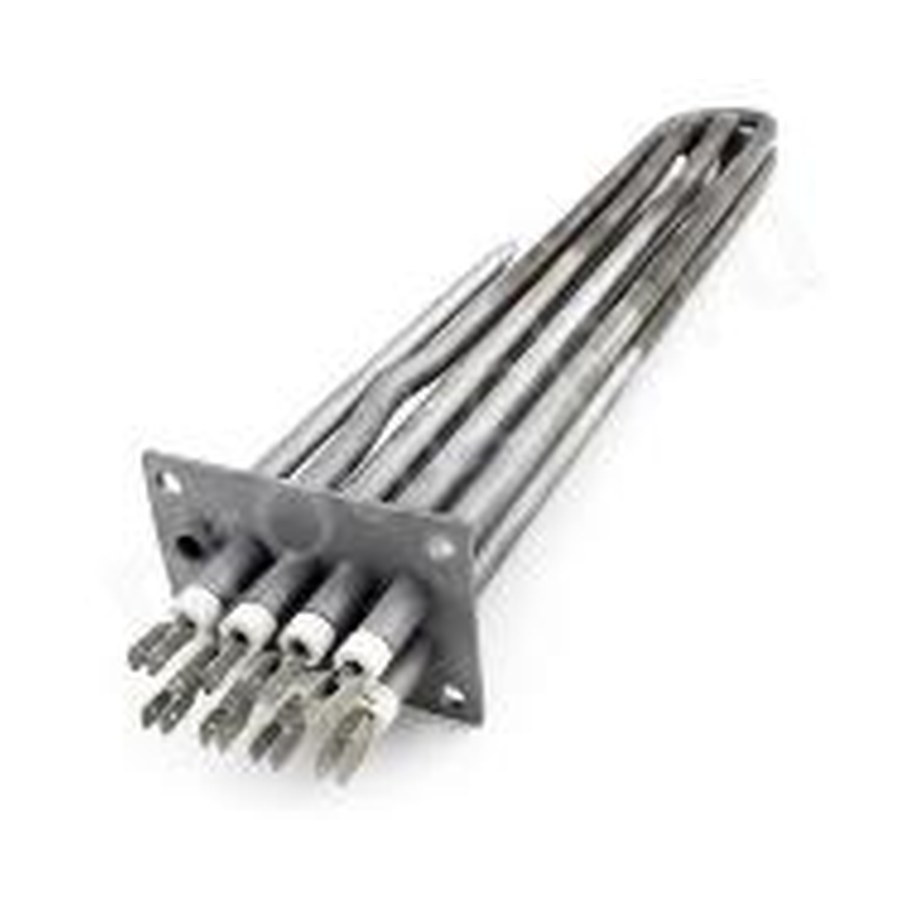

Тэн-б4-330 а 8,5/12 р230. ТЭН для парогенератора пароконвектомата ПКА-20 (20 уровней) и посудомоечной машины М, фото из каталога

По маркировке повторим точно

Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

Длинав этом товаре 3300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкив этом товаре 8,5 мм; можно 8, 9,5 мм
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Холодная зонав этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте маркировку ТЭН-Б4-330А 8,5/12 Р230 для ПКА-20 и МПК-1100К

  • Сравните маркировку на корпусе: Тэн-б4-330 а 8,5/12 р230. Ваша деталь должна иметь те же буквы и цифры в начале кода. Маркировка «б4», «330», «а» и дробь «8,5/12» не расшифровывается и не меняется.
  • Проверьте крепление: прямоугольный фланец 60 мм на 90 мм с 6 отверстиями. Расстояние между отверстиями и их диаметр должны совпадать с вашим фланцем.
  • Измерьте общую длину: 380 мм. Это длина от края фланца до противоположного конца трубки (без учёта выводов). Активная длина (нагрев) составляет 3220 мм по расчёту, но геометрия трубки должна повторять вашу.
  • Убедитесь, что мощность 12 кВт и напряжение 230 В соответствуют вашей задаче. Расчётный ток 52,17 А, сопротивление 4,4 Ом в горячем режиме.
  • Посмотрите на выводы: их количество и расположение (обычно три или четыре штуки) должны совпадать. Форма контактов (под клемму, обжим или винт) берётся из вашего образца.

Пришлите фото фланца 60х90 мм и выводов нагревателя 8,5/12 Р230

  • Фото старой детали с двух сторон: общий вид фланца, расположение отверстий и выводов. Крупным планом маркировку, если она сохранилась.
  • Уточните модель оборудования: Пароконвектомат ПКА-20 (20 уровней) или Посудомоечная машина МПК-1100К. Если оборудование другое, укажите его марку.
  • Измерьте длину 380 мм и проверьте, совпадает ли форма трубки (изгибы, количество петель). Если есть отклонения, приложите чертёж от руки с размерами.
  • Сообщите, какой материал контактирует с нагревателем. Для парогенератора и посудомоечной машины это обычно вода. Если среда агрессивнее (кислота, щёлочь, масло), уточните это.
  • Если на старой детали есть дополнительные элементы (например прокладка или изоляция), приложите их фото и размеры. Мы повторим их по образцу.

Изготовим ТЭН под фланец 60х90 мм с другой мощностью или напряжением

Мы делаем по образцу, фото или чертежу. По заказу меняем мощность, напряжение, длину, крепление (размер фланца, количество и расположение отверстий), а также материал трубки под вашу среду. Для изменения достаточно прислать старую деталь или её фото с указанием новых параметров.

Куда ставят ТЭН для парогенератора пароконвектомата

Такие нагреватели ставят в пароконвектоматы, где трубчатые электронагреватели установлены вокруг вентилятора на боковой стенке духовки и закрыты перегородкой, а также отдельно в парогенераторе. Также их применяют в профессиональных посудомоечных машинах, где они устанавливаются в бойлере ополаскивания и в ванне мойки.

Вопросы

Можно ли сделать такой же нагреватель на другое напряжение, например 380 В?

Да, сделаем. Пришлите старое изделие или фото с маркировкой и укажите нужное напряжение в заказе.

У меня другой размер фланца, а трубка такая же. Вы сможете повторить?

Да, сделаем. Приложите чертёж фланца с размерами и расположением отверстий, а также фото старой детали.

Нужен нагреватель с другой длиной, например короче вашего.

Да, сделаем. Укажите нужную общую длину и мощность, а мы подберём конфигурацию по вашему образцу.

Среда в моём оборудовании агрессивная (щелочной раствор). Измените материал трубки?

Да, сделаем из коррозионностойкого материала. Пришлите образец старой детали и опишите среду (температуру, концентрацию, pH).
