Трубчатый ТЭН · маркировка по ГОСТ 13268-88

330развёрнутая длинаAконтактный стержень8,5диаметр9мощностьPсреда230напряжение

Тэн-б4-330 а 8,5/9.0 р230. ТЭН для парогенератора пароконвектомата ПКА-20 (20 уровней) и посудомоечной машины

развёрнутая длина 3300 мм
контактный стержень 40 мм
диаметр 8,5 мм
мощность 9 кВт
среда Вода, слабые растворы щелочей (pH 7–9)
напряжение 230 В

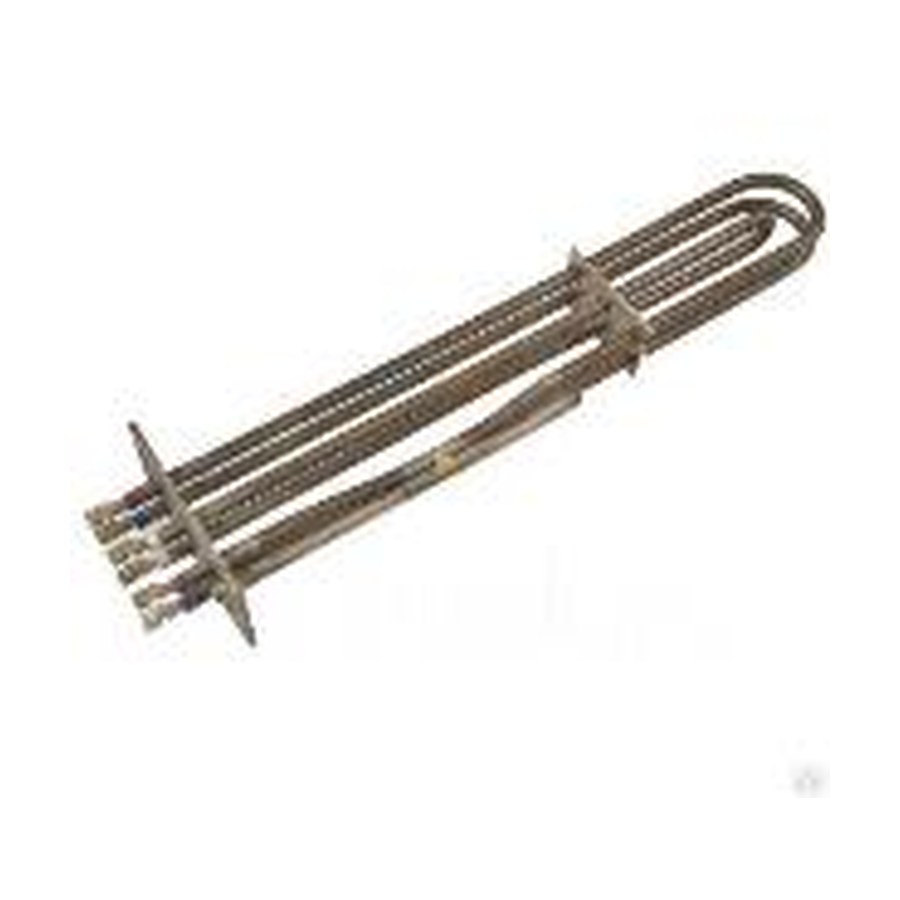

Тэн-б4-330 а 8,5/9.0 р230. ТЭН для парогенератора пароконвектомата ПКА-20 (20 уровней) и посудомоечной машины , фото из каталога

По маркировке повторим точно

Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:

Длинав этом товаре 3300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкив этом товаре 8,5 мм; можно 8, 9,5 мм
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Холодная зонав этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить совпадение с вашей деталью

  • Форма и крепление: трубчатый нагреватель на прямоугольном фланце 60 мм * 90 мм. Сравните размеры и расположение крепежных отверстий на своем фланце.
  • Активная длина (развертка трубки): 3220 мм. Измерьте длину развертки вашего старого нагревателя (сумму всех прямых участков и изгибов).
  • Выводы: контактные стержни. Убедитесь, что тип и расположение выводов совпадают с вашей деталью.
  • Мощность и напряжение: 9 кВт, 230 В. Сверьте маркировку на своей детали.
  • Обозначение: «Тэн-б4-330 а 8,5/9.0 р230». Сравните буквенно-цифровой код.

Что прислать для точного изготовления этого нагревателя

  • Фото старой детали в сборе с фланцем и выводными стержнями (с двух сторон, включая изгибы).
  • Четкий замер фланца: длина 90 мм, ширина 60 мм, толщина металла, межосевое расстояние отверстий (если есть).
  • Замер активной длины (развертки) трубки: 3220 мм. Если есть сомнения, укажите расстояние между центрами изгибов.
  • Модель оборудования: парогенератор пароконвектомата ПКА-20 (20 уровней) или посудомоечная машина МПК-1100К. Это ускорит сверку посадочного места.
  • Дополнительно: фото шильдика оборудования или маркировки старого нагревателя, если она сохранилась.

Если нужен нагреватель с другими параметрами

Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину развертки, материал трубки под агрессивную среду, форму фланца и расположение выводов. Для этого пришлите эскиз или чертеж с новыми размерами и укажите условия работы.

Где применяют такие нагреватели

Такие нагреватели ставят в пароконвектоматах и профессиональных посудомоечных машинах. В пароконвектомате нагреватель устанавливается в парогенераторе для образования пара. В профессиональной посудомоечной машине он используется в бойлере ополаскивания или в ванне мойки.

Вопросы

Можно ли сделать такой же нагреватель на напряжение 380 В?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.

Возможно ли увеличить длину трубки для другой модели пароконвектомата?

Да, сделаем с другой длиной развертки. Приложите эскиз или чертеж с новыми размерами и фото посадочного места.

Подойдет ли этот фланец для замены в посудомоечной машине с другой средой (например, с добавлением химии)?

Да, сделаем из материала, стойкого к вашей среде. Укажите состав среды и пришлите фото старого нагревателя.

Можно ли изменить шаг между контактными стержнями?

Да, сделаем с другим расположением выводов. Приложите эскиз с новыми расстояниями и фото старого фланца.
