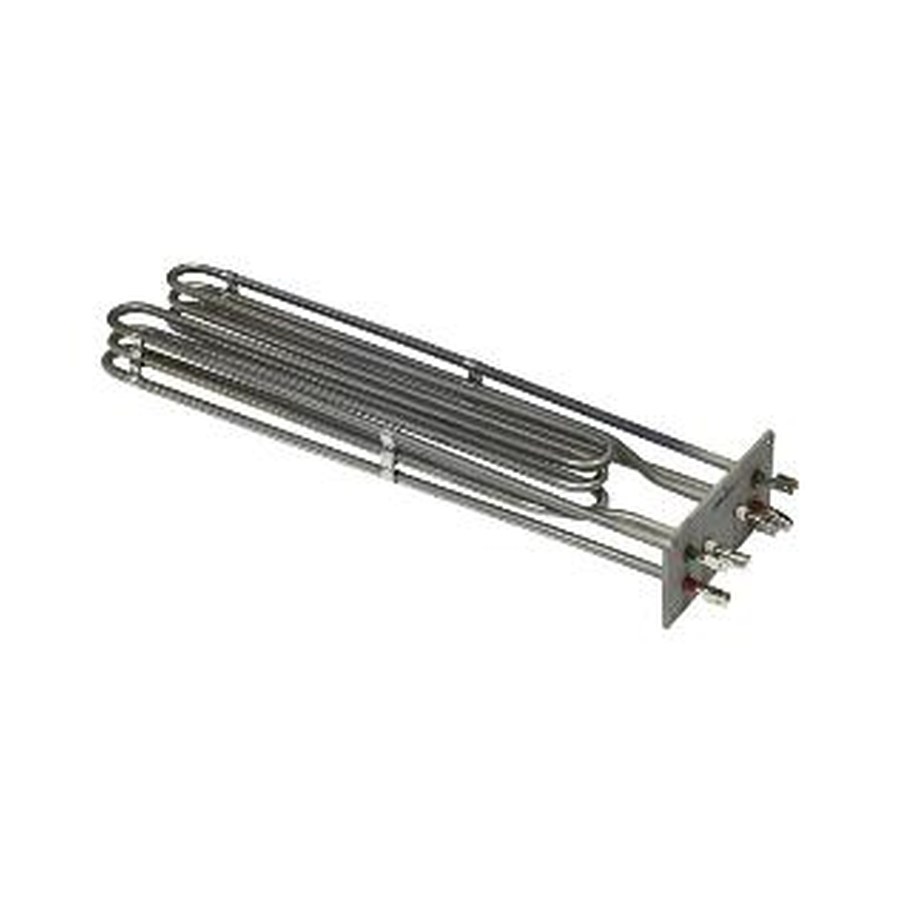

Блок ТЭНов для котлов пищеварочных серии КПЭМ 9000W / 230V / L=380мм на прямоугольном фланце 55мм*105мм (6 отв, фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭНов для котлов пищеварочных серии КПЭМ 9000W / 230V / L=380мм на прямоугольном фланце 55мм*105мм (6 отв

123фланец / резьба · вид сверху
9 кВт мощность
230 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте фланец 55х105 мм с 6 отверстиями для КПЭМ

  • Сравните прямоугольный фланец: ширина 55 мм, длина 105 мм, 6 отверстий. Ваш фланец должен совпадать по этим размерам и количеству отверстий.
  • Проверьте длину трубки ТЭНа: 380 мм от фланца до противоположного конца. Измерьте свою деталь без учёта выводов.
  • Убедитесь, что мощность вашего блока 9 кВт при напряжении 230 В. Эти данные указаны на корпусе или в паспорте старого нагревателя.
  • Посмотрите на выводы: у этого блока они подходят под схему подключения котлов серии КПЭМ. Форма и расположение выводов должны совпадать с вашей деталью.
  • Сверьте маркировку: на старом блоке могут быть обозначения, соответствующие параметрам «9000W / 230V / L=380мм». Если цифры те же, деталь взаимозаменяема.

Пришлите фото блока ТЭН 9000W 230V с линейкой

  • Фото старого блока с фланцем, трубками и выводами. Снимок должен быть чётким, с линейкой или рулеткой рядом.
  • Размеры фланца: ширина, длина, межосевое расстояние отверстий. Уточните, если отверстия под резьбу или гладкие.
  • Полную длину трубки от фланца до конца (380 мм) и наружный диаметр трубок, если он не стандартный.
  • Схему подключения или фото клеммной колодки вашего котла. Это нужно для проверки выводов.
  • Модель котла или его серию (например, КПЭМ). Название производителя оборудования не обязательно, но упрощает сверку.
  • Если блок используется в агрессивной среде, сообщите об этом. Мы делаем по образцу, фото, чертежу.

Изменим длину 380 мм, мощность 9000W или напряжение 230V

Мы меняем длину трубок, мощность и напряжение под ваше оборудование по заказу. Также можем изменить форму или размер фланца, количество и расположение отверстий, а также материал трубок, если требуется работа в другой среде. Пришлите фото старой детали и параметры, которые нужно изменить, остальное подгоняем по образцу.

Блок ТЭН для котлов пищеварочных серии КПЭМ: в каком оборудовании

Такие нагреватели ставят в электрические пищеварочные котлы и кормозапарники. В пищеварочном котле блок ТЭНов располагается в пароводяной рубашке между корпусами, где нагревает воду без прямого контакта с продуктом. В кормозапарнике нагреватель также находится в водяной рубашке, а пар от кипящей воды передаёт тепло содержимому варочного бака.

Вопросы

Мне нужно напряжение 380 В вместо 230 В. Вы сделаете такой блок?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение, мощность при этом пересчитаем под вашу сеть.

Фланец у меня чуть другой ширины. Можно изготовить под мой размер?

Да, изменим фланец по вашему образцу. Приложите чертёж или точные размеры с фото.

Мне нужна длина трубки 450 мм, а не 380 мм. Это возможно?

Да, сделаем блок с другой длиной. Укажите нужный размер и пришлите фото старого нагревателя.

Я работаю с маслом, а не с водой. Подойдёт ли этот блок?

Да, изменим материал трубок под масло. Сообщите среду и температуру, остальное подберём по образцу.
