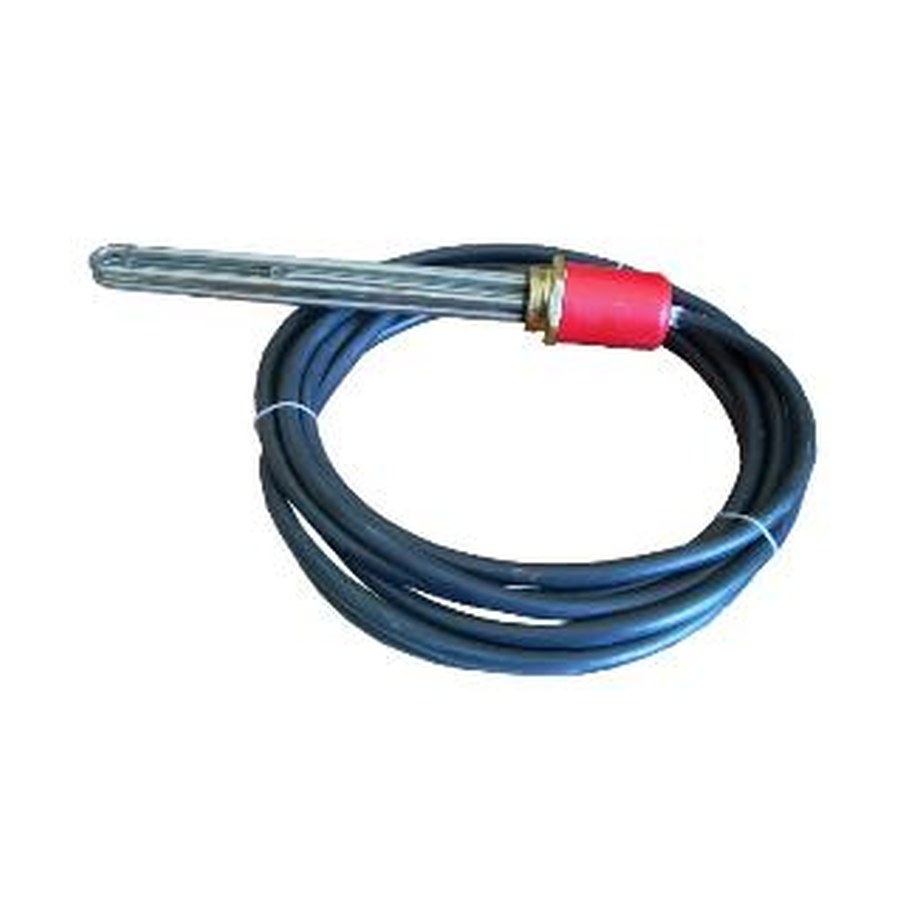

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 15000 W (380 V) на резьбе 2" (58мм) L тэна = 480мм, с подключенными, фото из каталога

Блок ТЭН · 15 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 15000 W (380 V) на резьбе 2" (58мм) L тэна = 480мм, с подключенными

123фланец / резьба · вид сверху
15 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

  • Сравните форму основания: у этого блока резьба 2" (58 мм) для вворачивания в резьбовое гнездо.
  • Убедитесь, что длина трубки ТЭНа (от основания до конца) составляет 480 мм.
  • Проверьте общую мощность 15000 Вт и напряжение 380 В.
  • Обратите внимание на подведённые провода длиной 100 см, они уже подключены к выводам.
  • Осмотрите изоляцию: блок полностью изолирован, водонепроницаем, влагозащищён, допускает полное погружение в жидкость.

Что прислать для заказа этой позиции

  • Фото старого блока ТЭН с указанием резьбы и длины трубчатой части.
  • Чёткий снимок маркировки на корпусе или упаковке (если сохранилась).
  • Размеры: наружный диаметр резьбы, расстояние от опорной плоскости до конца нагревателя.
  • Подтверждение количества и сечения проводов, длины выводов.
  • Уточнение: требуется ли герметизация под вашу среду или рабочее давление.

Если требуется изменить параметры

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубчатой части, мощность, напряжение, тип выводов, длину проводов, материал корпуса (нержавеющая сталь), а также конфигурацию крепления (резьба, фланец, хомут).

Если у вас другой тип нагревателя - пришлите фото и размеры, подберём или изготовим аналог.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, а также в электрокотлы отопления, промышленные электропарогенераторы и промышленные бойлеры ГВС для котельных и ЖКХ. В этих устройствах нагревательный блок вкручивается в бак или корпус через резьбовое соединение.

Вопросы

Можно ли заказать этот блок на 220 В, а не на 380 В?

Да, сделаем под другое напряжение. Пришлите требуемую мощность и тип схемы подключения (звезда/треугольник).

Подойдёт ли эта резьба, если у меня гнездо на 2 дюйма, но с другим шагом?

Пришлите фото вашего гнезда и замеры шага резьбы. Мы изготовим блок с нужной резьбой или предложим переходник.

Можно ли увеличить длину проводов, например до 2 метров?

Да, меняем длину выводов по вашему запросу. Укажите желаемую длину и сечение провода.

Сделаете такой же блок из титана или другой стали для агрессивной среды?

Да, изготовим из требуемого материала. Приложите к заказу описание рабочей среды и температуры.
