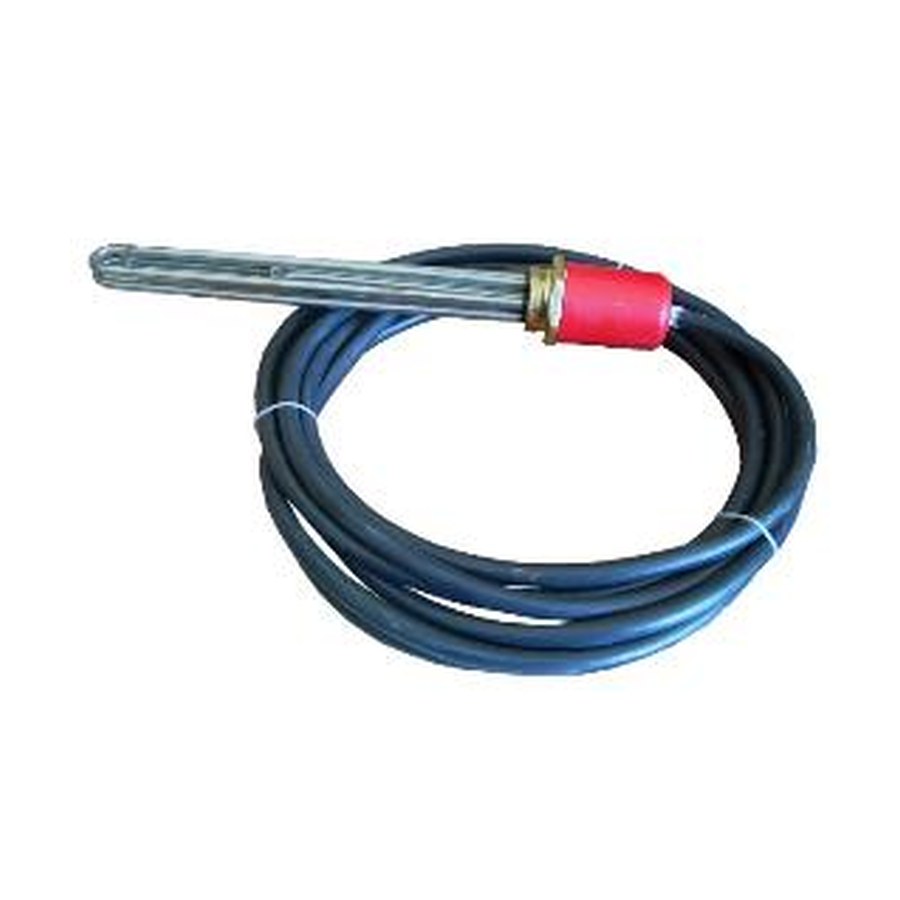

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 12000 W (380 V) на резьбе 2" (58мм) L тэна = 450мм, с подключенными, фото из каталога

Блок ТЭН · 12 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 12000 W (380 V) на резьбе 2" (58мм) L тэна = 450мм, с подключенными

123фланец / резьба · вид сверху
12 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Размеры и крепление для проверки

  • Резьба 2" (58 мм) для установки в отверстие бака
  • Длина ТЭН 450 мм от основания до конца трубки
  • Мощность 12 кВт при напряжении 380 В
  • Выводы провода длиной 100 см уже подключены к контактам
  • Материал оболочки нержавейка, гайка латунная, конструкция полностью изолирована и допускает погружение в жидкость

Данные для изготовления по вашему образцу

  • Фото старого блока ТЭН с двух сторон (общий вид, резьба, выводы)
  • Фото шильда или маркировки на детали (если есть)
  • Чертеж с размерами: длина корпуса, диаметр резьбы, межосевое расстояние шпилек (если есть)
  • Уточнение условий работы: температура среды, тип жидкости, необходимость герметизации контактов
  • Сообщите, нужна ли дополнительная изоляция выводов или защита от влаги

Возможность изменить параметры под задачу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубчатой части, мощность при том же напряжении, материал гайки или корпуса под вашу среду, а также конфигурацию выводов (длина провода, тип наконечников). Для этого пришлите старую деталь или её размеры с указанием желаемых изменений.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, в электрокотлы отопления и в промышленные бойлеры ГВС для котельных и ЖКХ. В этом оборудовании блок ТЭН вкручивается в бак или корпус через резьбовое соединение и работает в погружном режиме.

Вопросы

Можно ли заказать такой же блок ТЭН, но на 220 В?

Да, сделаем. Пришлите фото старого блока или укажите нужную мощность при 220 В.

Подойдет ли этот блок для бака с резьбой G2?

Резьба 2" (58 мм) соответствует стандарту G2. Для уточнения приложите фото резьбового отверстия вашего бака.

Можно ли увеличить длину трубки до 500 мм?

Да, сделаем по вашему чертежу или образцу с указанием новой длины.

Замените латунную гайку на стальную?

Да, сделаем. Пришлите фото старой детали и укажите материал гайки.
