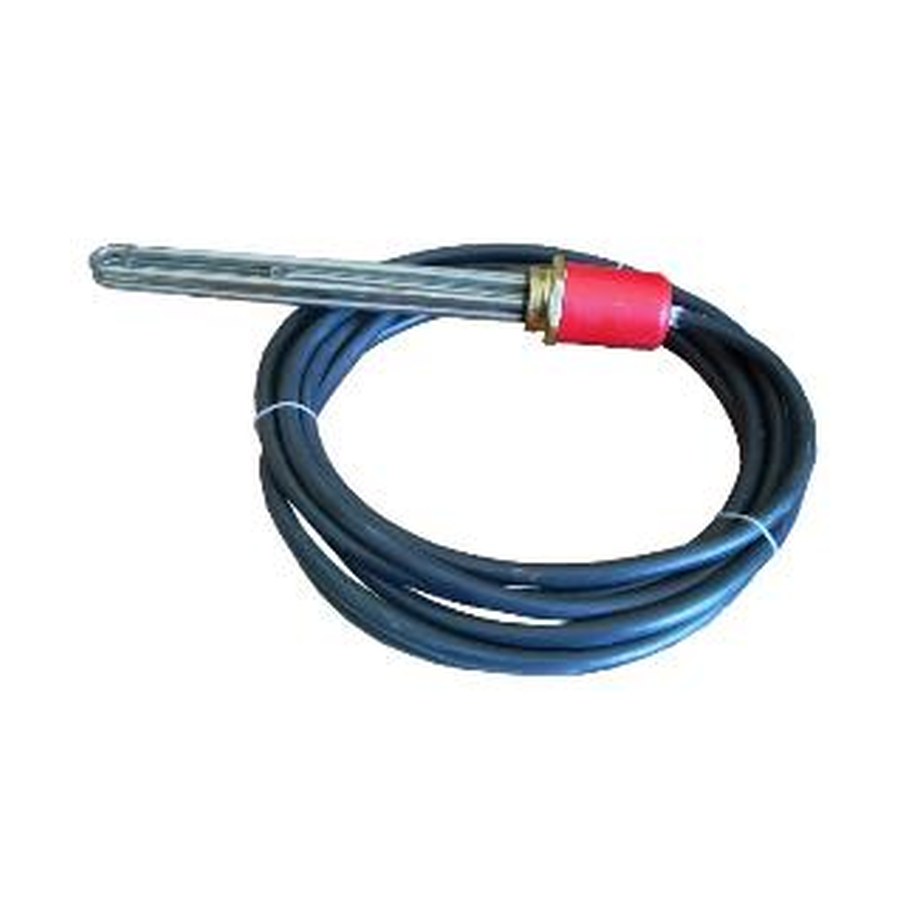

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 9000 W (380 V) на резьбе 2" (58мм) L тэна = 400мм, с подключенными , фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 9000 W (380 V) на резьбе 2" (58мм) L тэна = 400мм, с подключенными

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим заказом

  • Сравните крепление: резьба 2″ (58 мм) с латунной гайкой. Убедитесь, что посадочное место в вашем оборудовании такое же.
  • Проверьте длину трубки ТЭН: 400 мм. Измерьте от основания резьбы до дальнего конца.
  • Мощность и напряжение: 9000 W, 380 V. Уточните, что ваша сеть и регулятор рассчитаны на эти параметры.
  • Выводы: подключены провода длиной 100 см. Сравните тип и сечение проводов с вашими.
  • Корпус: полностью изолированная, водонепроницаемая, влагозащищенная конструкция. Подходит для полного погружения в жидкость.

Что прислать для изготовления

  • Фото старого блока ТЭН с разных сторон, включая резьбу и место подключения проводов.
  • Чертеж или эскиз с указанием длины корпуса, диаметра резьбы и расстояния между выводами.
  • Уточните, нужна ли именно латунная гайка или замена на другой материал под вашу среду.
  • Если меняете напряжение или мощность, укажите новые значения.
  • Сообщите, требуется ли другая длина проводов или тип изоляции.
  • При заказе по образцу пришлите саму деталь или её точные размеры.

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал корпуса или крепления, сечение и длину проводов. Для этого пришлите ваши требования и фото старой детали.

В каком оборудовании ставят такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, где блок ТЭН вкручивается в бак или котёл через резьбовой фланец. Также их применяют в электрокотлах отопления и промышленных бойлерах ГВС для котельных и ЖКХ. Кроме того, нагреватели этого типа используются в блочно-модульных электрокотельных контейнерного типа и промышленных электропарогенераторах.

Вопросы

Можно ли сделать такой блок на 220 В вместо 380 В?

Да, сделаем. Пришлите фото старого ТЭН и укажите нужное напряжение.

Подойдет ли эта резьба 2″ для бака с агрессивной средой?

Да, сделаем корпус из нержавейки, а гайку подберём по вашей среде. Пришлите описание жидкости.

У меня длина корпуса 350 мм, а не 400. Вы можете укоротить?

Да, сделаем по вашей длине. Пришлите чертёж или старую деталь для замера.

Нужно герметичное крепление для погружения в воду с давлением. Этот блок подойдёт?

Да, блок водонепроницаемый и влагозащищённый, подходит для полного погружения. Если необходимо, уточните давление и прислать эскиз уплотнения.
