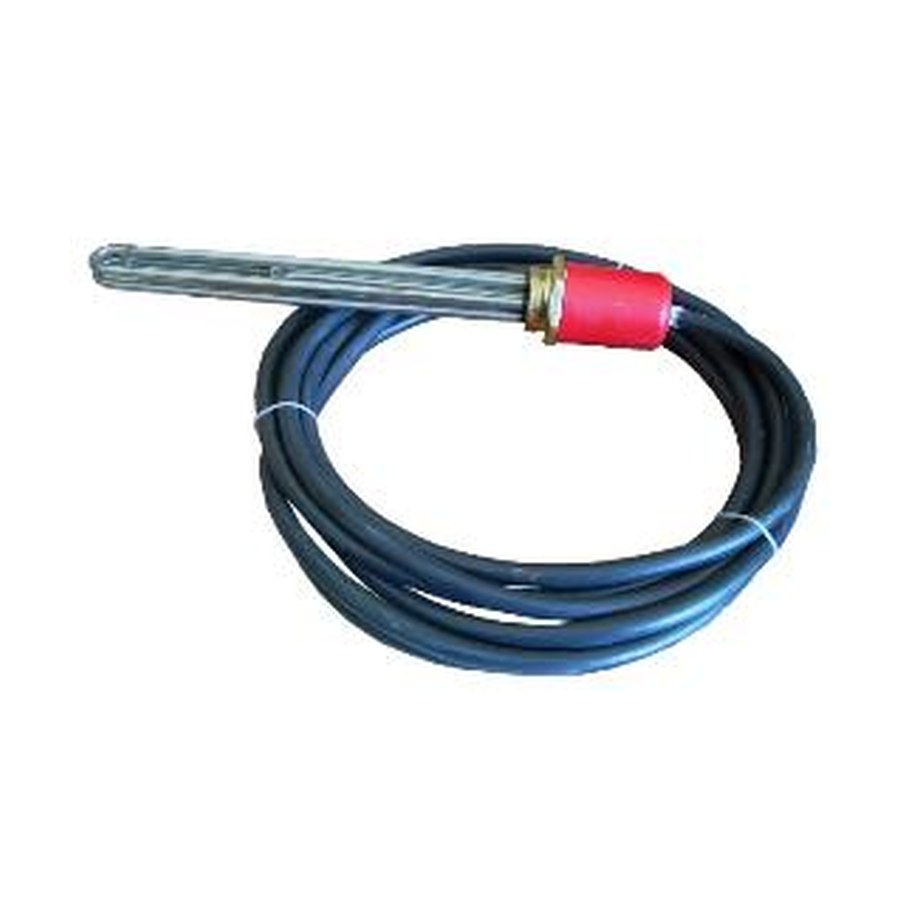

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 7500 W (380 V) на резьбе 2" (58мм) L тэна = 320мм, с подключенными , фото из каталога

Блок ТЭН · 7,5 кВт

Блок ТЭН прямой НЕРЖАВЕЙКА гайка латунная, 7500 W (380 V) на резьбе 2" (58мм) L тэна = 320мм, с подключенными

123фланец / резьба · вид сверху
7,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 7,5 кВт; можно меньше или больше, примерно от 4,5 кВт до 10,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры для сверки с вашей деталью

  • Тип: блок ТЭН прямой, гладкий, без оребрения. Форма стержневая, из нержавеющей стали.
  • Крепление: резьба 2 дюйма (58 мм), гайка латунная. Проверьте соответствие посадочного места.
  • Выводы: подключены провода длиной 100 см. Конструкция полностью изолированная, водонепроницаемая, допускает полное погружение в жидкость.
  • Мощность и напряжение: 7500 W (7,5 кВт), 380 В.
  • Длина ТЭН: 320 мм (измеряется по металлической трубке без учета резьбы и выводов).

Что нужно прислать для изготовления такой же детали

  • Фото старого блока ТЭН с нескольких сторон (общий вид, резьба, концы выводов).
  • Чертеж или эскиз с указанием длины ТЭН, шага резьбы, расстояния между осями (если блок многотрубный).
  • Фото шильдика оборудования, где указаны мощность, напряжение и производитель.
  • Если деталь нестандартная: укажите название устройства (бойлер, емкость, станок), для которого нужен нагреватель.
  • При заказе точно по образцу: приложите фото старой детали с линейкой для масштаба.

Если требуется изменить параметры под вашу задачу

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину нагревателя, мощность, напряжение, материал корпуса, тип крепления или длину выводных проводов. Для изменений пришлите техническое задание или фото старой детали с пометками.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электроводонагреватели и ТЭНБ-блоки для технологических жидкостей, а также в электрокотлы отопления и промышленные бойлеры ГВС для котельных и ЖКХ. В этом оборудовании блок ТЭН вкручивается в бак или корпус через резьбовое соединение.

Вопросы

Можно ли заказать этот блок ТЭН на другое напряжение, например 220 В?

Да, сделаем под ваше напряжение. Пришлите фото шильдика устройства и желаемую мощность.

Подойдет ли этот нагреватель, если у меня резьба не 2 дюйма, а 1,5?

Да, изменим крепление под вашу резьбу. Уточните тип и размер крепления в заказе.

Можно ли увеличить длину трубки, если мой бак глубже?

Да, сделаем ТЭН нужной длины. Укажите точный размер от резьбы до конца трубки.

Нужен нагреватель для агрессивной среды, подойдет ли нержавейка?

Да, можем заменить материал корпуса на другой сплав под вашу среду. Сообщите тип жидкости и температуру.
