Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Основные характеристики для замены
- Мощность 6 кВт, напряжение 380 В. Сверьте эти значения с вашей старой деталью.
- Длина ТЭН (нагревательного элемента) 300 мм. Проверьте, совпадает ли эта длина с вашим образцом.
- Резьба крепления 2 дюйма (58 мм). Убедитесь, что посадочное место вашего оборудования соответствует этому размеру.

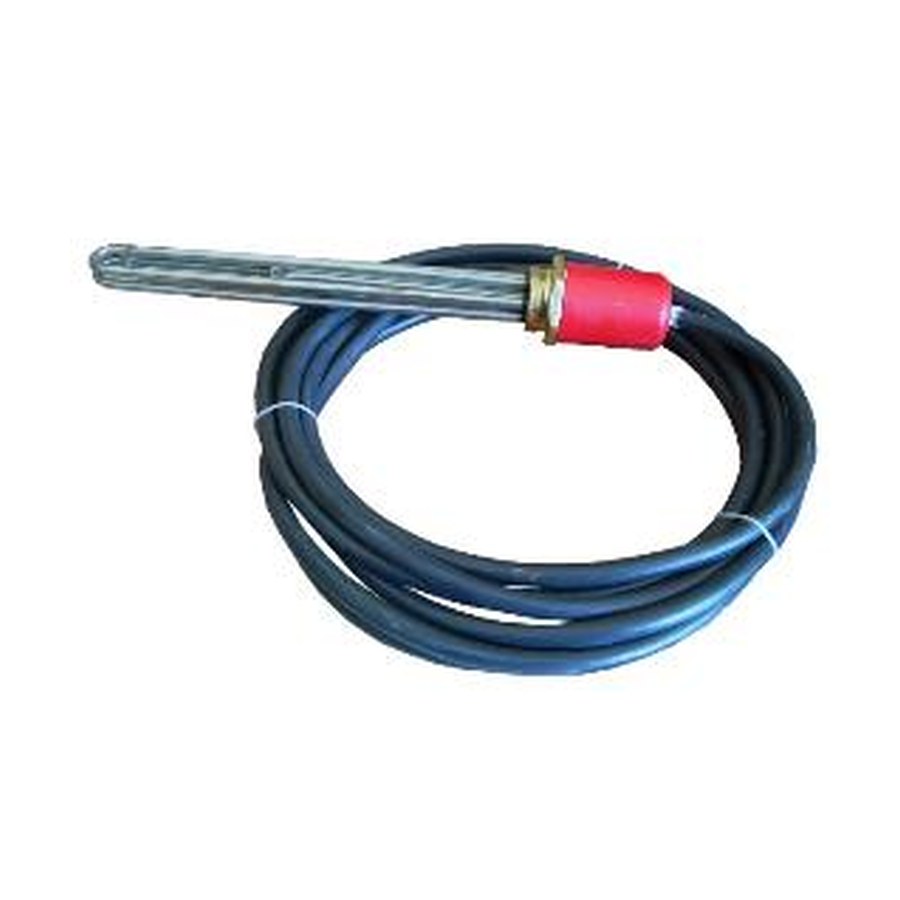

- Конструкция: блок из прямых ТЭН в нержавеющем корпусе, полностью изолированный, водонепроницаемый, влагозащищенный. Допустимо полное погружение в жидкость.
- Выводы: подключенные провода длиной 100 см, гайка крепления латунная.
Что прислать для точного изготовления
- Фото старой детали с четким изображением общего вида, крепления и выводов.
- Фото заводской таблички или шильдика оборудования, где указаны мощность, напряжение и другие параметры.
- Размеры, которые не совпадают с указанными в названии (длина ТЭН, резьба, длина проводов).
- Если есть, чертеж или эскиз с подписанными размерами.
- Для бойлеров и емкостей: модель оборудования и фото фланца или посадочного места.
- Уточните, нужна ли полная герметизация под вашу среду (вода, масло, агрессивная жидкость).
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину ТЭН, мощность, напряжение, тип резьбы, материал корпуса (нержавейка, сталь), длину и сечение проводов, тип крепления (фланец, резьба, хомут). Изменяем конструкцию под нестандартную среду (высокая температура, агрессивные жидкости).
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электроводонагреватели и электрокотлы отопления, где блок ТЭН вкручивается в бак или корпус через резьбовое соединение. Также нагреватели этого типа используются в промышленных бойлерах для горячего водоснабжения и в блочно-модульных электрокотельных контейнерного типа.
Вопросы
Можно ли заказать этот блок на напряжение 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.
Подойдет ли эта резьба 2 дюйма для старого бойлера с другой резьбой?
Если резьба не совпадает, сделаем под вашу. Приложите фото резьбовой части старого блока или измерьте диаметр и шаг.
Можно ли увеличить длину ТЭН до 500 мм?
Да, сделаем нужную длину. Укажите в заказе длину от края крепления до конца ТЭН.
Выдерживает ли этот блок нагрев масла или антифриза?
Материал корпуса нержавейка. Если среда неагрессивна к нержавейке, подойдет. Для агрессивных сред сделаем из другой стали, уточните среду.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
